Ghid complet despre siguranțele diferențiale RCCB și RCBO

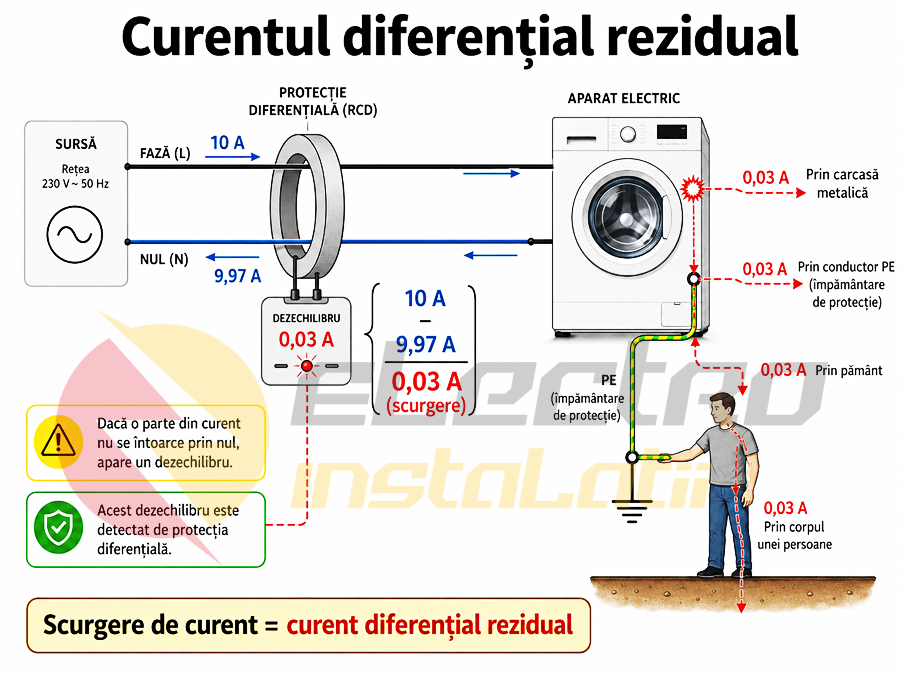

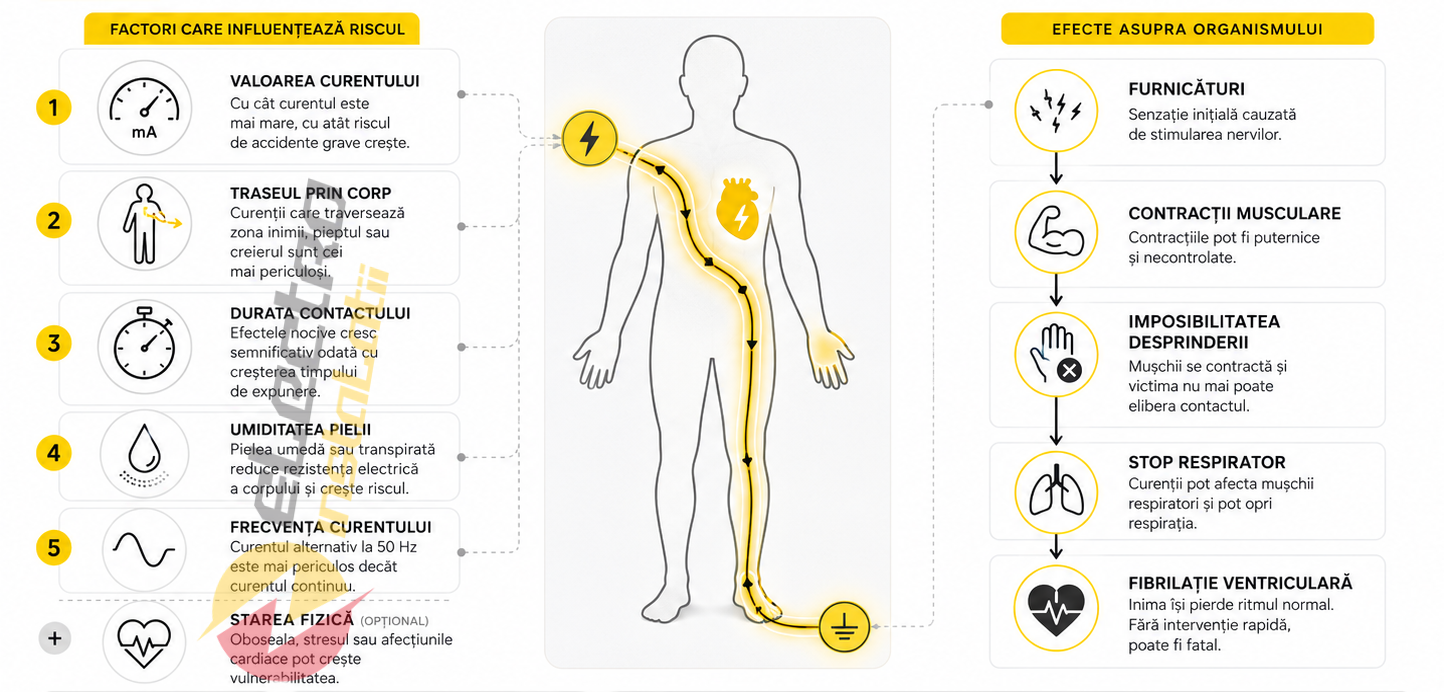

3. De ce 300 mA nu este protecție pentru persoane?

Aceasta este una dintre cele mai frecvente confuzii. Mulți oameni văd un diferențial de 300 mA și cred că este „mai puternic” decât unul de 30 mA. În realitate, nu este mai bun sau mai slab; are alt scop.

Diferențialul de 300 mA este folosit în principal pentru protecție împotriva riscului de incendiu, protecție generală și selectivitate. SR HD 60364-5-53 tratează dispozitivele diferențiale pentru protecție împotriva riscului de incendiu și precizează că acestea trebuie să aibă un curent nominal diferențial rezidual care nu depășește 300 mA și să fie montate la originea circuitului protejat. Sursa: SR HD 60364-5-53:2017, art. 532.2.

Dar un DDR de 300 mA nu este protecția suplimentară uzuală pentru utilizator. Pentru prize, circuite accesibile și echipamente mobile, discuția se poartă în jurul valorii de maximum 30 mA, nu 300 mA. Normativul I7 actualizat în 2023 este foarte clar la pct. 4.1.5.2.1: în sistemele de tensiune alternativă trebuie prevăzută protecție suplimentară prin DDR care nu depășește 30 mA pentru prize de utilizare generală și/sau receptoare electrice cu curent nominal până la 32 A, echipamente mobile pentru exterior până la 32 A și circuite de iluminat în locuințe unifamiliale. Sursa: I7 actualizat 2023, pct. 4.1.5.2.1.Răspunsul corect pentru client este simplu: 300 mA se discută mai ales pentru incendiu și protecție generală; 30 mA se discută pentru protecție suplimentară a persoanelor. Nu le înlocuim între ele.

4. Atunci de ce nu punem peste tot 10 mA, dacă este mai sensibil?

Pentru că mai sensibil nu înseamnă automat mai bun. Un diferențial de 10 mA poate fi util în aplicații speciale precum o piscină saună etc.. , dar folosit excesiv într-o locuință modernă poate genera declanșări nedorite.
Instalațiile moderne au curenți naturali de defect . Sursele LED, filtrele EMC, UPS-urile, calculatoarele, televizoarele, aparatele cu invertor, încărcătoarele și sursele în comutație pot produce curenți mici de fugă chiar în funcționare normală. Acești curenți nu sunt neapărat un defect periculos, dar se adună ca si curenți de defect si atunci când pragul este atins atunci diferențialul se va deconecta.

SR HD 60364-5-51 atrage atenția că, la proiectarea instalațiilor, curenții în conductoarele de protecție produși de echipamente în condiții NORMALE trebuie să fie compatibili cu securitatea și buna funcționare. Standardul menționează și alegerea echipamentelor cu valori reduse ale curenților în conductorul de protecție pentru evitarea declanșărilor neașteptate. Sursa: SR HD 60364-5-51:2010, art. 516.

SR HD 60364-5-53 merge și mai concret: pentru evitarea declanșărilor intempestive din cauza curenților de scurgere, valoarea însumată a acestor curenți în aval de DDR nu trebuie să depășească 0,3 × IΔn. Sursa: SR HD 60364-5-53:2017, art. 531.3.2.

Asta înseamnă practic că, la un diferențial de 10 mA, curenții de scurgere cumulați devin problematici mult mai repede decât la unul de 30 mA. Dacă pe același diferențial de 10 mA ai LED-uri, PC, UPS, mașină de spălat, surse switching și electronice moderne, declanșările pot apărea fără un defect clar și grav.De aceea, 30 mA este în majoritatea instalațiilor rezidențiale moderne echilibrul corect între protecția utilizatorului și stabilitatea instalației.

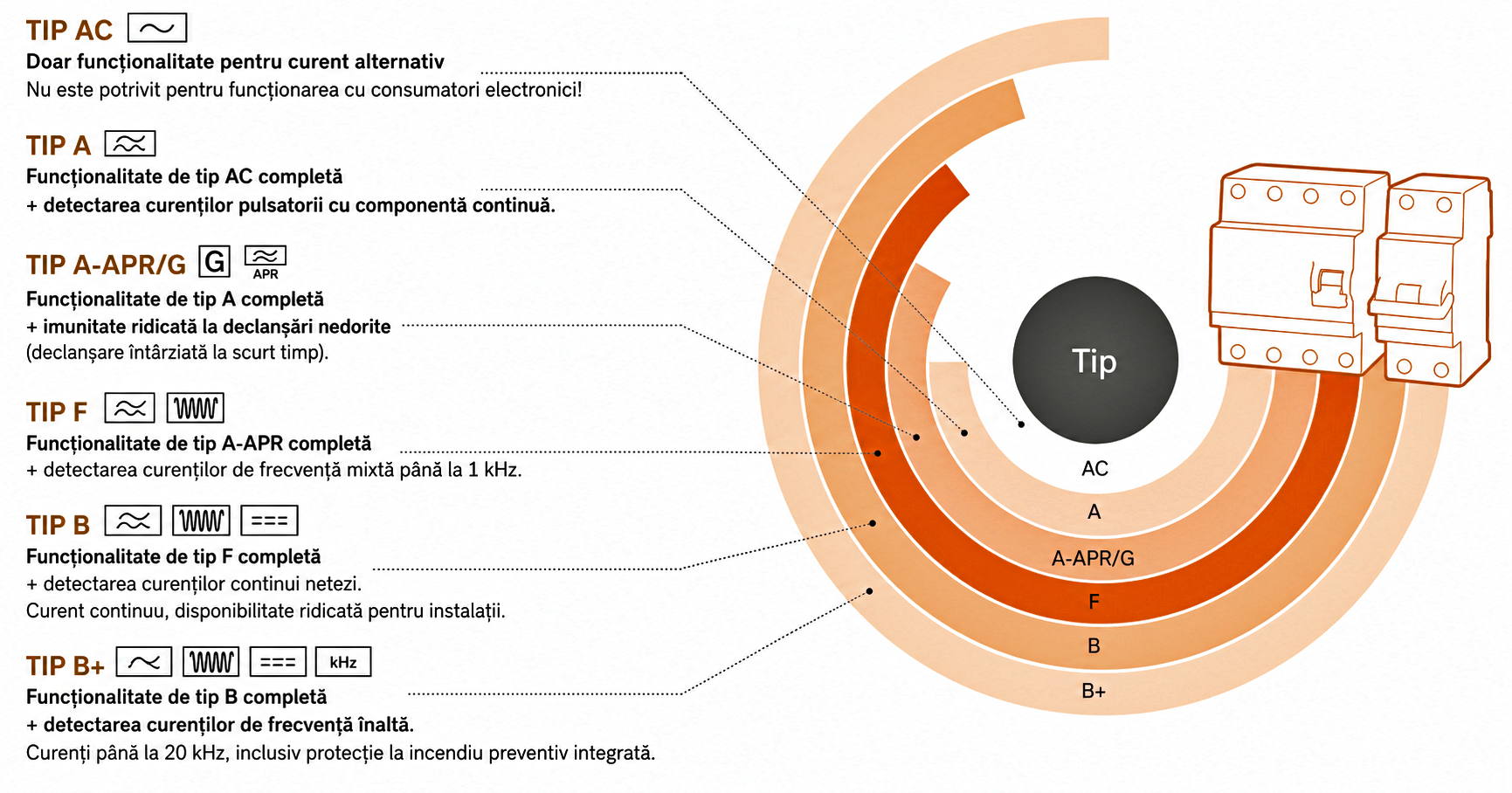

5. De ce siguranța diferențială TIP AC nu mai este alegerea corectă pentru multe instalații moderne ? și ar trebui înlocuită

Pentru că instalația electrică actuală nu mai are doar consumatori simpli precum acum 30- 40 de ani . În trecut, un circuit alimenta  2 ,3 becuri incandescente, rezistențe de încălzire a apei și motoare fără electronică precum cele de la masina de spălat Albalux . Astăzi, aproape orice receptor electric are electronică destul de complexă : redresoare, filtre EMC, surse switching, module inverter sau convertoare de frecvență ,varistoare ........

Un Diferențial TIP AC este conceput pentru a recunoaște si funcționa străbătut de curenți reziduali alternativi perfect sinusoidali la 50 Hz. Dar multe aparate moderne produc curenți reziduali pulsați, adăugăm si componente continue sau frecvențe mixte ale curentului și tensiunii  atunci apar problemele: declanșări aparent aleatorii, lipsă de stabilitate sau alegere greșită a dispozitivului față de forma curentului de defect care pot evolua până la incapacitatea de deconectare automată la o situație de defect ceea ce pune în pericol utilizatorul .

Pentru majoritatea instalațiilor moderne, TIP A trebuie tratat ca minim tehnic. TIP F devine potrivit pentru aplicații cu invertor și frecvențe mixte, precum pompe de căldură, HVAC, mașini de spălat moderne sau echipamente cu variație de frecvență. TIP B se discută în aplicații speciale unde pot apărea componente continue netede, de exemplu anumite sisteme fotovoltaice, convertoare industriale sau stații de încărcare EV, RM în funcție de echipamentul utilizat.

SR EN 61439-3, prin anexa națională, trimite explicit către SR EN 61008 pentru RCCB, SR EN 61009 pentru RCBO și SR EN 62423 pentru dispozitive diferențiale de tip B și tip F. Această legătură este importantă: tipul diferențialului nu se alege „după ureche”, ci în raport cu standardul de produs și cu natura sarcinii.

De aceea, în practică, branduri precum ABB, Siemens, Doepke și Hager sunt preferate în tablouri moderne: nu doar pentru nume, ci pentru disponibilitatea gamei complete de RCCB, RCBO, tip A, tip F, tip B, accesorii, piepteni și soluții coordonate.

6. Cum aleg între RCCB și RCBO?

RCCB-ul este protecție diferențială pură .Ce vreau să spun prin asta RCCB *RCD   detectează DOAR curentul rezidual,acesta nu protejează la suprasarcină sau scurtcircuit. Din acest motiv, RCCB-ul trebuie utilizat împreună cu MCB-uri(disjunctoare sau siguranțe cum vrem sa le numim) dimensionate corect.

Pe de altă parte RCBO-ul combină protecția diferențială cu protecția la supracurent într-un singur dispozitiv. Practic, pe fiecare circuit ai atât protecție diferențială, cât și protecție la suprasarcină și scurtcircuit.Într-un tablou clasic, se montează adesea un RCCB pentru un grup de circuite și apoi mai multe MCB-uri. Este o soluție economică, dar are o deficiență: un singur defect poate opri mai multe circuite simultan. Dacă pe același RCCB ai frigiderul, centrala, prizele din bucătărie, iluminatul și internetul, o problemă minoră pe un circuit poate opri întreaga zonă.Într-un tablou modern, RCBO-ul individual pe circuit oferă selectivitate mai bună. Dacă apare un defect pe mașina de spălat, se oprește acel circuit, nu toată casa. Dacă apare o problemă pe iluminatul exterior, nu cade frigiderul. Dacă un încărcător produce curent rezidual anormal, se identifică rapid circuitul.

I7 actualizat în 2023 menționează selectivitatea dispozitivelor diferențiale la pct. 4.1.5.2.8 și face trimitere la realizarea acesteia conform recomandărilor SR CEI 61200-53.

Răspunsul pe scurt și pe înțelesul tuturor este acesta: RCCB + MCB poate fi corect dacă tabloul este împărțit logic, nulurile sunt separate și selectivitatea este gândită. RCBO pe circuit este mai curat, mai modern și mai ușor de diagnosticat, mai ales în instalații cu multe echipamente electronice.

7. Cum se montează corect diferențialele în tablou?”

Un tablou bun nu înseamnă doar dispozitive scumpe.
Înseamnă ordine electrică.

Contează poziția aparatelor, distribuția fazelor, tipul pieptenilor, separarea nulurilor, alegerea barelor, secțiunea conductoarelor, cuplul de strângere și accesibilitatea pentru verificare.Într-o soluție cu RCCB + MCB, după fiecare RCCB trebuie să existe bară de nul separată pentru circuitele protejate de acel RCCB. Nulurile nu se amestecă între diferențiale diferite. Aceasta este una dintre cele mai frecvente cauze de declanșări aparent inexplicabile.Într-o soluție cu RCBO-uri , distribuția devine mai simplă: fiecare circuit are fază și nul prin propriul aparat. Aici sunt foarte importante pieptenii compatibili cu seria de aparataj folosită. Pieptenii pentru MCB-uri simple nu sunt întotdeauna potriviți pentru RCBO-uri  iar combinațiile între aparate diferite pot duce la alimentări improvizate.

O așezare modernă în tablou poate arăta astfel:
întreruptor general - SPD - eventual diferențial selectiv general dacă proiectul îl cere, apoi plecări pe RCBO-uri dedicate pentru bucătărie, baie, exterior, pompă de căldură, EV, iluminat, prize generale și circuite speciale. Pieptenii trebuie aleși în funcție de sistemul modular utilizat: urcă sau pin, alimentare superioară sau inferioară, compatibilitate cu bornele aparatului trebuie ÎNTODEAUNA RESPECTATĂ.

SR EN 61439-1 și SR EN 61439-3 tratează tablourile ca ansambluri de aparataj de joasă tensiune, nu ca simple cutii în care se pun siguranțe la întâmplare. Pentru tablourile de distribuție operate de persoane obișnuite, SR EN 61439-3 este standardul relevant. Sursa: SR EN 61439-3:2012, titlu și domeniu.

În practică, dacă se folosesc ABB, Siemens, Hager sau Doepke, este important ca pieptenii, bornele, accesoriile și aparatele să fie din același sistem sau explicit compatibile. Un pieptene nepotrivit poate părea că intră mecanic, dar să nu ofere contact corect, să încălzească borna sau să creeze risc de slăbire în timp.

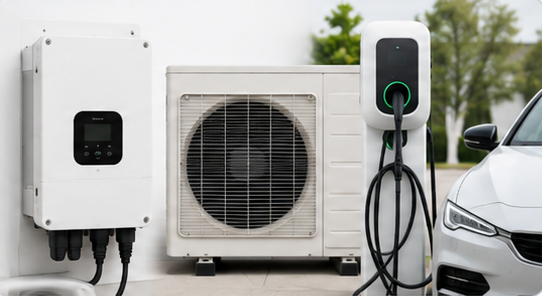

8. Ce diferențial folosesc pentru pompă de căldură, aer condiționat sau aparate inverter?

Aici TIP AC trebuie evitată receptoarele precum Pompele de căldură, aparatele de aer condiționat inverter și echipamentele cu convertor de frecvență pot genera componente de curent rezidual diferite de sinusul clasic. În multe cazuri, TIP A este minimul, iar TIP F poate fi alegerea mai potrivită pentru stabilitate și compatibilitate.

De ce TIP F?

Pentru că este conceput pentru aplicații cu frecvențe mixte și echipamente monofazate cu convertor de frecvență. În practică, asta înseamnă mai puține declanșări nedorite la pornire, comportament mai bun la sarcini cu electronică și compatibilitate crescută cu aparate moderne.

Regula corectă este simplă: se citește documentația producătorului echipamentului. I7 actualizat precizează expres că trebuie respectate instrucțiunile producătorilor pentru alegerea și montarea echipamentelor utilizate.

9. Ce diferențial trebuie pentru stație EV?

Stația EV nu este o priză oarecare din garaj sau pe fațada casei . Alimentarea vehiculelor electrice este tratată separat în SR HD 60364-7-722. Standardul precizează că o priză sau un conector de vehicul trebuie să alimenteze un singur vehicul electric în același timp și că prizele mobile nu trebuie utilizate ca parte a soluției fixe.

Pentru EV se discută obligatoriu despre protecție diferențială dedicată și despre curenți reziduali DC. În funcție de stație, soluția poate fi un DDR TIP B sau un TIP A împreună cu detecție DC integrată în stație, dacă producătorul stației prevede această soluție.

Este greșit să se trateze stația EV ca un simplu consumator pe un circuit existent, mai ales când există încărcare de durată, curenți mari și posibilitatea apariției componentelor DC. Circuitul dedicat, protecția corectă, verificarea și respectarea instrucțiunilor producătorului sunt esențiale.

10. Ce rol are AFDD și de ce apare în actualizarea I7?

Actualizarea I7 din 2023 introduce explicit noțiuni legate de defectul de arc electric și AFDD. Este o evoluție importantă, pentru că multe incendii electrice nu apar dintr-un scurtcircuit clasic, ci din conexiuni slăbite, contacte imperfecte, conductoare deteriorate , receptoare improvizate și alte situați unde instalația  sau receptoarele electrice permit formarea de arcuri electrice în serie/paralel.

I7 actualizat definește dispozitivul de detectare a defectului de arc electric ca dispozitiv destinat să limiteze efectele defectelor de arc prin deconectarea circuitului atunci când defectul este detectat.

Această completare arată direcția modernă a instalațiilor: nu ne mai concentrăm doar pe suprasarcină, scurtcircuit și diferențial, ci și pe defecte subtile care pot produce incendii fără să declanșeze imediat o protecție clasică .Vom detalia aceste aspecte în urmatoarea dezbatere sau puteți sa contactați direct dep. tehnic .

11. De ce verificarea conform SR HD 60364-6 este obligatorie în practică?

Pentru că un tablou frumos nu înseamnă automat o instalație sigură. SR HD 60364-6 tratează verificarea instalațiilor electrice de joasă tensiune și definește verificarea ca ansamblul măsurilor prin care se confirmă conformitatea instalației cu cerințele IEC/SR HD 60364. Standardul precizează că verificarea cuprinde inspecția, încercarea și raportul. Sursa: SR HD 60364-6:2017, art. 6.3.1.

Asta este esențial: verificarea nu înseamnă doar „m-am uitat în tablou”. Înseamnă măsurători reale. SR HD 60364-6 include verificarea inițială, inspecția, încercările și raportul de verificare inițială, apoi verificarea periodică și raportul aferent.

În practică, trebuie verificate cel puțin următoarele aspecte: continuitatea conductoarelor de protecție, rezistența de izolație, impedanța buclei de defect, polaritatea, funcționarea dispozitivelor diferențiale, rezistența prizei de pământ unde este cazul și respectarea timpilor de deconectare.

De ce contează impedanța buclei de defect?
Pentru că protecția nu înseamnă doar existența dispozitivului în tabloul electric , ci și capacitatea circuitului de a genera curentul necesar declanșării în timpul impus pentru a asigura protecția și aceste aspecte nu se ghicesc ci se măsoara și dovedesc. SR HD 60364-4-41 formulează condiția Zs × Ia ≤ Uo pentru anumite cazuri de protecție la defect, unde Zs este impedanța buclei de defect, Ia curentul care produce funcționarea dispozitivului, iar Uo tensiunea față de pământ dacă condiția tehnică NU este îndeplinită atunci nu poate fii asigurată protecția.

Cu alte cuvinte, poți avea o protecție montată, dar dacă bucla de defect, continuitatea PE sau legarea la pământ sunt greșite, instalația nu se comportă corect la defect și pune în pericol atât viața cât si bunurile utilizatorului.

12. Ce greșeli apar cel mai des în tablourile electrice ?

Prima greșeală este diferențialul unic pentru toată locuința. Legal și tehnic pot exista situații diferite, dar ca soluție modernă este slabă și contraindicată. Un singur defect oprește tot: frigider, centrală, iluminat, internet, alarmă și automatizări inclusiv receptoare care pot susține viața precum cele medicale de ajutor respirației care  pot aparea ocazional în locuința noastră spre ex la vizita bunicilor sau părinților / și de multe ori 99% din situați tabloul electric este trecut cu vederea .

A doua greșeală este nulul comun între circuite protejate de diferențiale diferite. Aceasta produce declanșări greu de diagnosticat. Fiecare DDR trebuie să aibă conductorul neutru aferent circuitelor sale, fără amestec între grupuri.

A treia greșeală este utilizarea TIP AC în instalații moderne cu LED-uri, surse switching, pompe de căldură, mașini de spălat inverter și EV. Aici TIP A este minimul practic, iar TIP F sau TIP B se aleg în funcție de aplicație.

A patra greșeală este folosirea unui diferențial de 300 mA ca protecție pentru persoane. După cum am explicat, 300 mA este relevant pentru protecție la incendiu și protecție generală, nu înlocuiește 30 mA pentru protecția suplimentară a utilizatorului.

A cincea greșeală este folosirea excesivă a 10 mA. Într-o instalație cu mulți consumatori moderni, curenții de scurgere cumulați pot produce declanșări nedorite, iar standardele cer tocmai luarea în calcul a acestor curenți.

A șasea greșeală este improvizația în distribuție: punți manuale, conductori subdimensionați, piepteni nepotriviți, aparate incompatibile între ele, borne încărcate incorect și lipsa respectării cuplului de strângere. Aceste probleme nu se văd imediat, dar se transformă în încălziri, contacte slăbite și defecte în timp.

13. Cum aleg corect diferențialul?

Răspunsul corect nu este o singură valoare universală. Alegerea se face după aplicație.

Pentru circuite uzuale de prize și consumatori moderni, diferențialul de 30 mA TIP A este alegerea minimă serioasă. Pentru zone exterioare, băi, circuite accesibile și receptoare utilizate de persoane, 30 mA este valoarea de referință pentru protecție suplimentară conform I7 actualizat.

Pentru pompe de căldură, HVAC, aparate inverter sau echipamente cu frecvență variabilă, TIP F poate fi mai potrivit decât TIP A simplu, în funcție de recomandarea producătorului echipamentului.

Pentru stații EV și fotovoltaice, alegerea se face conform producătorului și standardelor aplicabile: TIP B sau TIP A cu detecție DC integrată, unde această soluție este admisă de echipament.

Pentru protecție la incendiu sau protecție generală, poate apărea DDR de 300 mA, dar acesta nu trebuie confundat cu protecția suplimentară pentru persoane.

Pentru instalații moderne cu multe circuite, RCBO-urile individuale oferă o soluție elegantă: fiecare circuit are propria protecție diferențială și magnetotermică. Costul este mai mare, dar diagnosticarea, continuitatea și stabilitatea sunt superioare.

Concluzie: diferențialul nu se alege după preț, ci după risc, circuit și consumator

O instalație electrică modernă nu mai poate fi tratată ca o instalație veche cu câteva becuri și prize. Astăzi avem LED-uri, pompe de căldură, stații EV, fotovoltaice, surse switching, UPS-uri, automatizări, electronice sensibile și aparate inverter.De aceea, alegerea corectă a diferențialului înseamnă să răspundem la câteva întrebări clare: ce consumatori există pe circuit, ce curenți reziduali pot apărea, este nevoie de TIP A, TIP F sau TIP B, este circuitul accesibil utilizatorului, este nevoie de 30 mA, există rol de protecție la incendiu cu 300 mA, tabloul permite selectivitate, nulurile sunt separate, pieptenii sunt compatibili și instalația a fost verificată conform SR HD 60364-6?Un diferențial bun, de la ABB, Siemens, Hager sau Doepke, montat corect într-un tablou bine gândit, cu circuite împărțite logic și verificări reale, nu este o cheltuială în plus. Este o investiție în siguranță, stabilitate și funcționare corectă.

Bibliografie tehnică utilizată

I7-2011 – Normativ pentru proiectarea, execuția și exploatarea instalațiilor electrice aferente clădirilor.
Actualizări 2023 la I7-2011, Monitorul Oficial nr. 512/12.2023.
SR HD 60364-4-41:2017 – Protecția împotriva șocurilor electrice.
SR HD 60364-5-51:2010 – Alegerea și montarea echipamentelor electrice. Reguli generale.
SR HD 60364-5-53:2017 – Aparataj de comutație și comandă.
SR HD 60364-6:2017 – Verificarea instalațiilor electrice.
SR HD 60364-7-722:2019 – Alimentarea vehiculelor electrice.
SR EN 61008 – RCCB fără protecție la supracurent.
SR EN 61009 – RCBO cu protecție la supracurent.
SR EN 62423 – Dispozitive diferențiale TIP F și TIP B.
SR EN 61439-1 / SR EN 61439-3 – Ansambluri de aparataj de joasă tensiune și tablouri de distribuție.Z
