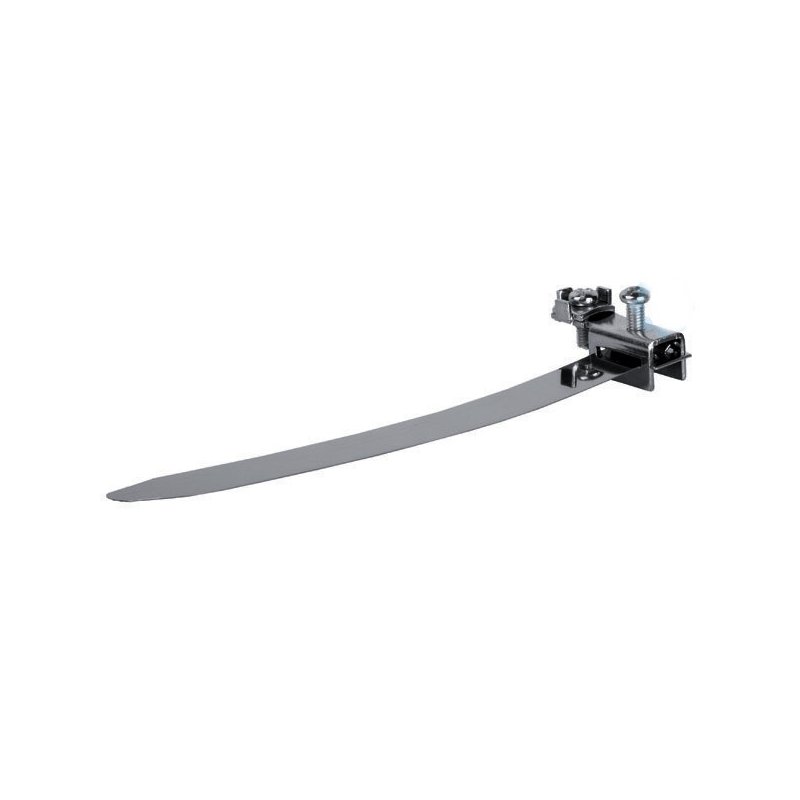

Banda echipotentializare montată UNIVERSAL 1 / 18-1.1 / 2 inch

Colier universal pentru împământarea și echipotențializarea țevilor

Pollmann EB 0-1 este un colier universal cu bandă metalică, destinat conectării țevilor din oțel zincat și cupru la sistemul de împământare și echipotențializare al clădirii.

Colierul se montează în jurul țevii și permite realizarea unei legături electrice între conducta metalică și conductorul de protecție sau de echipotențializare. Produsul este livrat complet montat și poate fi utilizat pentru țevi cu diametrul exterior cuprins între 8 și 50 mm, echivalent cu dimensiuni nominale de la 1/8″ până la 1½″.

Utilizarea în sistemele de echipotențializare

Legătura echipotențială are rolul de a aduce elementele metalice conductoare la un potențial electric apropiat și de a limita apariția unor diferențe periculoase de tensiune. Colierul permite includerea conductelor metalice în sistemul de echipotențializare, conform proiectului instalației electrice.

Produsul poate fi utilizat pentru conectarea conductelor metalice din instalații precum:

• conducte de apă din cupru sau oțel zincat;
• conducte metalice ale instalațiilor de încălzire;
• țevi și elemente metalice ale instalațiilor tehnice;
• conducte metalice care trebuie integrate în sistemul de echipotențializare;
• instalații electrice rezidențiale, comerciale și industriale.

Necesitatea și modul de conectare a unei conducte trebuie stabilite de proiectant sau de electricianul autorizat, în funcție de configurația instalației și de reglementările aplicabile.

Domeniu universal de prindere: 8–50 mm

Banda flexibilă permite adaptarea colierului la țevi cu diametre diferite. Domeniul de prindere este cuprins între 8 și 50 mm, fiind echivalent cu dimensiunile de țeavă cuprinse între 1/8″ și 1½″.

Acest domeniu permite utilizarea aceluiași colier pentru mai multe dimensiuni de conducte, reducând numărul de variante necesare pentru lucrările de instalare și întreținere.

Bandă de strângere din oțel inoxidabil V2A

Banda de strângere este fabricată din oțel inoxidabil V2A și are o lungime de aproximativ 209 mm. Materialul oferă rezistență mecanică și permite strângerea colierului în jurul țevii pentru realizarea unui contact stabil.

Banda are o lățime de aproximativ 20 mm, oferind o suprafață suficientă de contact cu conducta. Partea de fixare este realizată din bandă de oțel, iar suportul este zincat și cromatat.

Conectarea conductorului de echipotențializare

Borna colierului permite conectarea unui conductor cu secțiunea cuprinsă între 2,5 și 16 mm². Conductorul trebuie ales și dimensionat în funcție de rolul legăturii, de proiectul electric și de cerințele instalației.

Contactul dintre colier și conductă trebuie realizat direct pe suprafața metalică. Vopseaua, rugina, impuritățile sau straturile izolatoare din zona de contact trebuie îndepărtate corespunzător înaintea montajului.

Condiții de utilizare

Această variantă este recomandată pentru utilizare în spații interioare predominant uscate. Colierul nu este varianta complet realizată din oțel inoxidabil și nu trebuie confundat cu modelele Pollmann din seria EB/ES, destinate spațiilor umede, mediilor puternic corozive sau utilizării exterioare neprotejate.

Pentru încăperi umede, spații exterioare ori instalații expuse unei solicitări corozive ridicate trebuie aleasă o variantă Pollmann complet realizată din oțel inoxidabil.

Avantaje principale

• potrivit pentru împământarea și echipotențializarea țevilor metalice;
• compatibil cu țevi din oțel zincat și cupru;
• domeniu universal de prindere de 8–50 mm;
• compatibil cu țevi de la 1/8″ până la 1½″;
• bandă de strângere din oțel inoxidabil V2A;
• permite conectarea conductoarelor de 2,5–16 mm²;
• lungime totală a benzii de 209 mm;
• lățimea benzii de aproximativ 20 mm;
• suport zincat și cromatat;
• produs livrat complet montat;
• adaptare rapidă la mai multe diametre de țeavă;
• potrivit pentru instalații rezidențiale, comerciale și industriale.

Date tehnice

Instrucțiuni generale de montaj

1. Identificați zona conductei în care trebuie realizată legătura echipotențială.
2. Curățați suprafața metalică de vopsea, rugină, impurități sau alte straturi izolatoare.
3. Poziționați banda din oțel inoxidabil în jurul țevii.
4. Introduceți și tensionați banda în mecanismul de prindere.
5. Strângeți colierul până la obținerea unui contact mecanic stabil cu țeava.
6. Introduceți conductorul de echipotențializare în borna colierului.
7. Strângeți conexiunea fără deteriorarea conductorului sau a mecanismului de fixare.
8. Verificați continuitatea electrică a legăturii după finalizarea montajului.

Atenție: montajul și verificarea legăturii de echipotențializare trebuie efectuate de personal calificat. Colierul nu trebuie montat peste vopsea, izolație, rugină sau alte materiale care împiedică realizarea contactului electric cu conducta.
