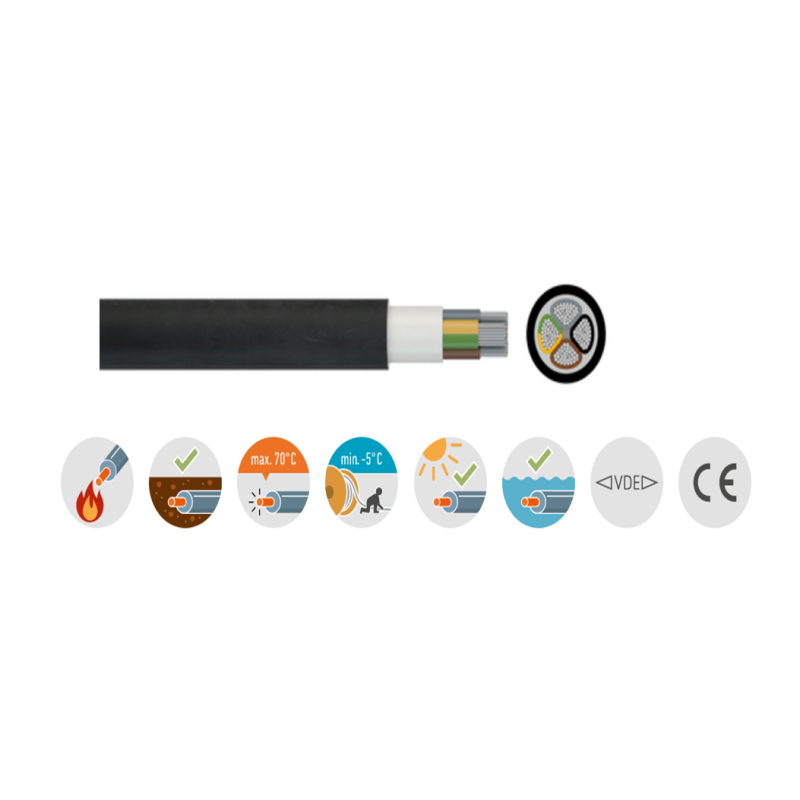

Cablu aluminiu NAYY-J, 1x 120mm² ,ignifug conform EN 60332-1-2

Cablu din aluminiu NAYY-J 1x120 mm² pentru instalații fixe

NAYY-J 1x120 mm² este un cablu de energie pentru instalații electrice fixe de joasă tensiune, realizat cu conductor din aluminiu, izolație din PVC și manta exterioară neagră din PVC. Este proiectat pentru distribuția energiei electrice în instalații rezidențiale, comerciale, industriale și de infrastructură.

Cablul poate fi montat în interiorul clădirilor, în exterior, în pământ, în apă și în beton. Manta exterioară este rezistentă la radiațiile UV, ceea ce permite utilizarea cablului și în instalații exterioare. Pentru pozarea subterană trebuie respectate cerințele proiectului și măsurile necesare de protecție mecanică.

Ce înseamnă denumirea NAYY-J?

• N – cablu realizat conform standardelor germane VDE;
• A – conductor din aluminiu;
• Y – izolația conductorului realizată din PVC;
• Y – manta exterioară realizată din PVC;
• J – versiune prevăzută cu conductor de protecție;
• 1x120 mm² – un conductor cu secțiunea nominală de 120 mm².

Pentru această variantă, conductorul are construcție rotundă, multifilară și compactată, identificată tehnic prin abrevierea RMv. Cablul este fabricat conform VDE 0276-603 și are tensiunea nominală de 0,6/1 kV.

Curent maxim admisibil

• 239 A – instalat în aer, la temperatura mediului de 30 °C;
• 253 A – instalat în pământ, la temperatura solului de 20 °C.

Valorile curentului admisibil sunt cele declarate în fișa tehnică a producătorului. Curentul admisibil efectiv trebuie verificat în funcție de modul real de pozare, temperatura mediului sau a solului, gruparea cablurilor, adâncimea de instalare și ceilalți factori de corecție aplicabili proiectului.

Caracteristici și avantaje

• conductor din aluminiu cu secțiunea de 120 mm²;
• izolație a conductorului din PVC, tip DIV 4;
• manta exterioară din PVC, tip DMV5;
• tensiune nominală U₀/U: 0,6/1 kV;
• tensiune maximă în sisteme trifazate: 1,2 kV;
• tensiune nominală în curent continuu: 1,8/1,8 kV;
• tensiune de încercare: 4 kV;
• curent admisibil în aer: 239 A la 30 °C;
• curent admisibil în pământ: 253 A la 20 °C;
• curent de scurtcircuit pentru 1 secundă: 9,12 kA;
• temperatura maximă admisibilă a conductorului: 70 °C;
• rezistent la radiații UV;
• adecvat pentru utilizare în exterior;
• rezistent la propagarea flăcării conform VDE 0482-332-1-2 și IEC 60332-1-2;
• clasă de performanță CPR: Eca, conform EN 50575;
• marcaj metric aplicat pe cablu.

Date tehnice

Domenii de utilizare

Cablul NAYY-J 1x120 mm² poate fi utilizat pentru alimentarea tablourilor electrice, distribuția energiei între clădiri, branșamente, rețele electrice subterane și instalații industriale. Poate fi pozat în interior, în exterior, în pământ, în apă și în beton, cu respectarea proiectului tehnic și a normelor aplicabile instalației.

Atenție: dimensionarea cablului și alegerea protecțiilor trebuie efectuate de un proiectant sau electrician autorizat. Curentul maxim admisibil poate fi redus de condițiile reale de instalare.
