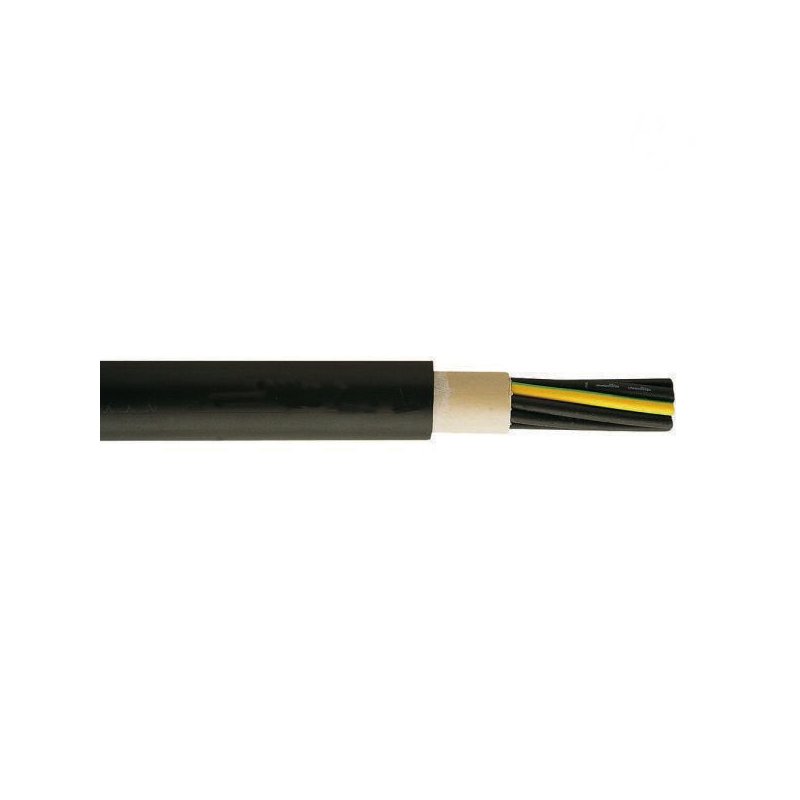

Cablu NYY-J 4x25 mm² , ignifug conform EN 60332-1-2

Cablu NYY-J / EYY-J 4x25 mm² – cablu pentru circuite trifazate fără nul

Cablu NYY-J / EYY-J 4x25 mm² este un cablu de energie din cupru, cu izolație PVC și manta exterioară PVC, destinat instalațiilor electrice fixe. În practică este ales pentru alimentări trifazate de putere, coloane electrice și legături pentru echipamente unde proiectul prevede patru conductoare, mai ales atunci când traseul trebuie să fie rezistent și ușor de executat.

Un avantaj important al cablului NYY / EYY este că poate fi montat direct în pământ, în beton, în exterior sau în zone umede, conform fișei tehnice, normelor aplicabile și proiectului electric. Pentru multe lucrări, acest lucru înseamnă mai puține tuburi de protecție, mai puține accesorii pe traseu și timp de montaj redus.

Utilizări recomandate pentru Cablu NYY-J / EYY-J 4x25 mm²

• motoare, pompe și echipamente trifazate;
• circuite tehnice fără conductor de nul în cablu;
• alimentări în hale, spații comerciale sau ateliere;
• trasee fixe la exterior sau subteran;
• legături între tablouri și consumatori industriali;

Configurația cu patru conductoare este utilizată în circuite trifazate sau tehnice unde schema nu necesită nul în cablu. Alegerea se face întotdeauna după proiect și tipul echipamentului alimentat.

NYY și EYY – același tip de cablu, denumiri diferite

NYY și EYY desemnează tehnic același tip de cablu de energie cu izolație PVC și manta PVC. Diferența ține de norma și denumirea folosită pe piața de distribuție: NYY este denumirea folosită în Germania, conform VDE, iar EYY este denumirea folosită în Austria, conform ÖVE. Pentru produsul corespunzător, domeniul de utilizare și condițiile de pozare sunt echivalente.

De ce este mai practic decât un cablu obișnuit de interior?

Spre deosebire de cablurile destinate în principal montajului protejat în interior, cablul NYY / EYY are o manta exterioară mai potrivită pentru trasee fixe expuse, îngropate sau turnate în beton. Poate simplifica lucrarea când alimentarea trece prin curte, platforme, hale, grădini, subsoluri tehnice sau între două clădiri.

• permite pozare directă în sol, acolo unde proiectul permite;
• poate fi utilizat în beton și zone umede, cu respectarea condițiilor tehnice;
• reduce necesarul de tuburi sau canale pe trasee lungi;
• este potrivit pentru exterior și trasee fixe solicitante;
• ajută la o execuție mai rapidă și mai curată a alimentărilor electrice.

Ce înseamnă marcajul NYY?

Litera N indică un cablu standardizat conform VDE, iar cele două litere Y indică izolație din PVC pentru conductoare și manta exterioară din PVC. La cablurile cu mai multe conductoare, marcajul J arată că există conductor de protecție verde-galben, iar marcajul O indică lipsa conductorului de protecție verde-galben.

Abrevieri întâlnite la cablurile NYY / EYY

• RE – conductor rotund, monofilar;
• RM – conductor rotund, multifilar;
• SM – conductor sectorial, multifilar;
• DIN EN 60228 – clase de construcție pentru conductor;
• HD 308 S2 – identificarea miezurilor.

Alegerea secțiunii se face după puterea consumatorilor, lungimea traseului, metoda de pozare, temperatura mediului, protecția la suprasarcină și cerințele proiectului. Pentru dimensionare corectă se verifică întotdeauna proiectul electric și normativele aplicabile.
