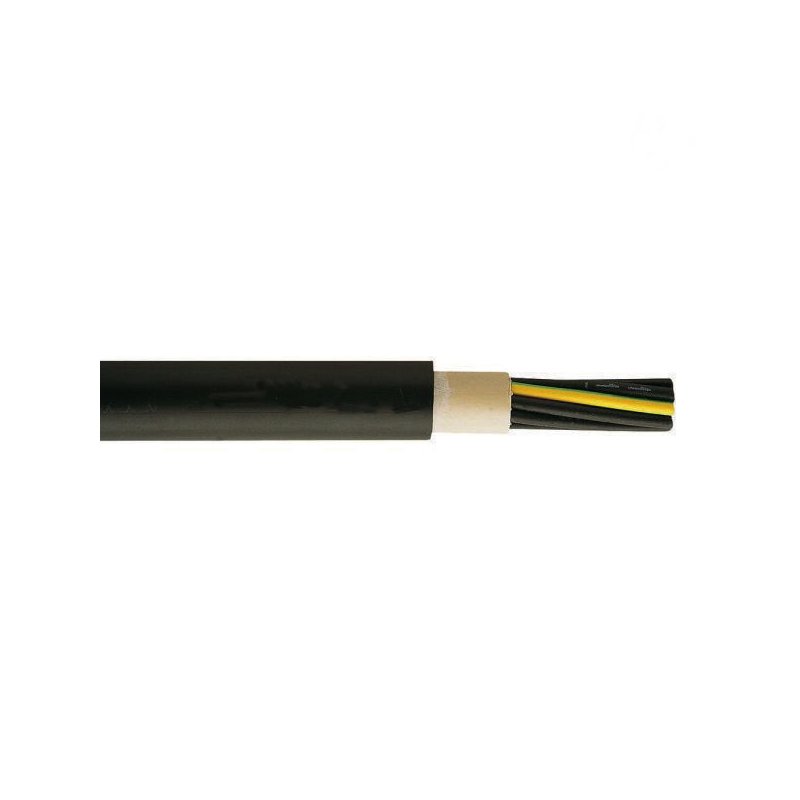

Cablu NYY-J / EYY-J 5x25 mm² – cablu pentru alimentări trifazate cu nul și protecție
Cablu NYY-J / EYY-J 5x25 mm² este un cablu de energie din cupru, cu izolație PVC și manta exterioară PVC, destinat instalațiilor electrice fixe. În practică este ales pentru alimentări trifazate principale, distribuție de energie, legături între tablouri și consumatori de putere ridicată, mai ales atunci când traseul trebuie să fie rezistent și ușor de executat.
Un avantaj important al cablului NYY / EYY este că poate fi montat direct în pământ, în beton, în exterior sau în zone umede, conform fișei tehnice, normelor aplicabile și proiectului electric. Pentru multe lucrări, acest lucru înseamnă mai puține tuburi de protecție, mai puține accesorii pe traseu și timp de montaj redus.
Utilizări recomandate pentru Cablu NYY-J / EYY-J 5x25 mm²
- alimentări trifazate pentru tablouri secundare;
- prize CEE, utilaje, pompe și echipamente tehnice;
- legături între clădiri, anexe sau zone de lucru;
- trasee fixe direct în pământ, beton sau exterior;
- instalații comerciale, industriale și rezidențiale complexe;
Configurația cu cinci conductoare este potrivită pentru multe alimentări trifazate moderne, deoarece include fazele, nulul și conductorul de protecție în același cablu. Este o alegere practică pentru tablouri secundare, utilaje și circuite exterioare.
NYY și EYY – același tip de cablu, denumiri diferite
NYY și EYY desemnează tehnic același tip de cablu de energie cu izolație PVC și manta PVC. Diferența ține de norma și denumirea folosită pe piața de distribuție: NYY este denumirea folosită în Germania, conform VDE, iar EYY este denumirea folosită în Austria, conform ÖVE. Pentru produsul corespunzător, domeniul de utilizare și condițiile de pozare sunt echivalente.
De ce este mai practic decât un cablu obișnuit de interior?
Spre deosebire de cablurile destinate în principal montajului protejat în interior, cablul NYY / EYY are o manta exterioară mai potrivită pentru trasee fixe expuse, îngropate sau turnate în beton. Poate simplifica lucrarea când alimentarea trece prin curte, platforme, hale, grădini, subsoluri tehnice sau între două clădiri.
- permite pozare directă în sol, acolo unde proiectul permite;
- poate fi utilizat în beton și zone umede, cu respectarea condițiilor tehnice;
- reduce necesarul de tuburi sau canale pe trasee lungi;
- este potrivit pentru exterior și trasee fixe solicitante;
- ajută la o execuție mai rapidă și mai curată a alimentărilor electrice.
Ce înseamnă marcajul NYY?
Litera N indică un cablu standardizat conform VDE, iar cele două litere Y indică izolație din PVC pentru conductoare și manta exterioară din PVC. La cablurile cu mai multe conductoare, marcajul J arată că există conductor de protecție verde-galben, iar marcajul O indică lipsa conductorului de protecție verde-galben.
Abrevieri întâlnite la cablurile NYY / EYY
- RE – conductor rotund, monofilar;
- RM – conductor rotund, multifilar;
- SM – conductor sectorial, multifilar;
- DIN EN 60228 – clase de construcție pentru conductor;
- HD 308 S2 – identificarea miezurilor.
Alegerea secțiunii se face după puterea consumatorilor, lungimea traseului, metoda de pozare, temperatura mediului, protecția la suprasarcină și cerințele proiectului. Pentru dimensionare corectă se verifică întotdeauna proiectul electric și normativele aplicabile.
