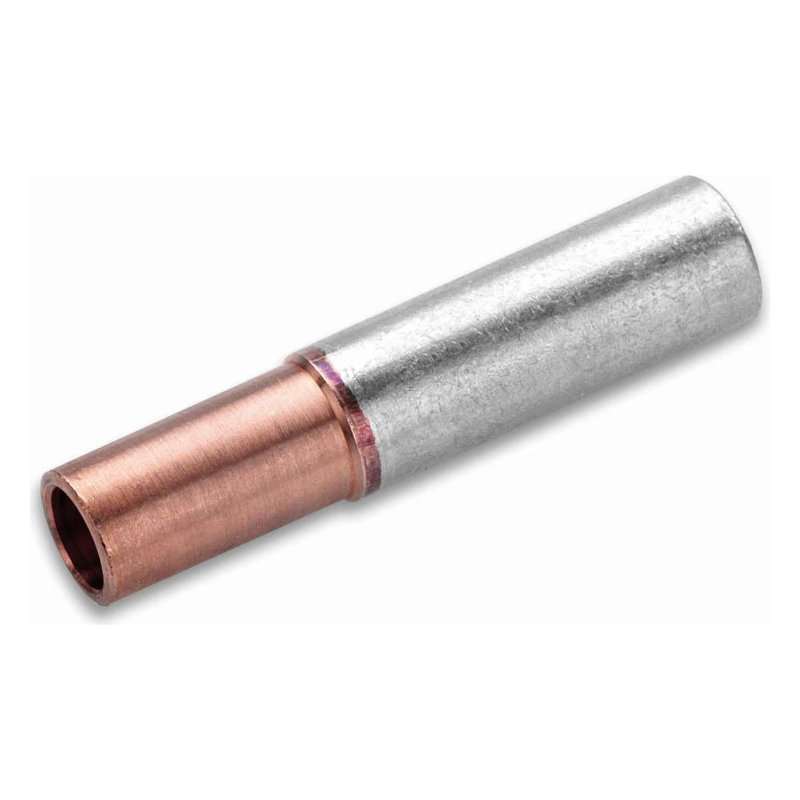

Conector bimetalic prin presare AL-CU CIMCO 183443
CIMCO 183443 este un conector bimetalic neizolat, destinat realizării conexiunilor electrice prin presare între conductoare din aluminiu și conductoare din cupru. Conectorul este fabricat din aluminiu electrotehnic E-Al și cupru electrotehnic E-Cu conform EN 13600.
Produsul poate conecta un conductor din aluminiu de 120 mm², formă RM sau SM, ori un conductor sectorial din aluminiu de 150 mm² SE, la un conductor din cupru de 95 mm². Bariera centrală separă cele două zone ale conectorului și limitează pătrunderea uleiului sau a umezelii între acestea.
Compatibilitatea secțiunilor
- Aluminiu RM/SM: 120 mm²;
- Aluminiu SE: 150 mm²;
- Cupru: 95 mm²;
- Serie de tensiune: 0,6/1 kV.
Abrevierile utilizate pentru forma conductorului au următoarea semnificație:
- RM – conductor rotund multifilar;
- SM – conductor sectorial multifilar;
- SE – conductor sectorial monofilar.
Construcție și funcționare
Conectorul are două zone distincte: una din aluminiu pentru introducerea conductorului din aluminiu și una din cupru pentru conductorul din cupru. Această construcție bimetalică permite realizarea unei tranziții corecte între cele două materiale și reduce riscul unei conexiuni directe necorespunzătoare între aluminiu și cupru.
Conexiunea se realizează prin presare hexagonală, folosind matrițele și sculele compatibile cu dimensiunile indicate de producător. Produsul nu este destinat conexiunilor solicitate mecanic la tracțiune.
Caracteristici principale
- conector bimetalic pentru conductoare din aluminiu și cupru;
- conectează Al 120 mm² RM/SM sau Al 150 mm² SE la Cu 95 mm²;
- fabricat din aluminiu E-Al și cupru E-Cu;
- cupru conform EN 13600;
- execuție neizolată;
- formă rotundă;
- barieră centrală și opritor pentru ulei;
- destinat conexiunilor fără solicitare mecanică la tracțiune;
- serie de tensiune 0,6/1 kV;
- lungime totală 97 mm;
- ambalare individuală.
Date tehnice
| Producător |
CIMCO |
| Cod produs |
183443 |
| EAN |
4021103834435 |
| Clasă ETIM |
EC001060 |
| Tip produs |
Conector bimetalic prin presare AL-CU |
| Material |
Aluminiu E-Al / cupru E-Cu |
| Secțiune aluminiu RM/SM |
120 mm² |
| Secțiune aluminiu SE |
150 mm² |
| Secțiune cupru |
95 mm² |
| Număr codificare aluminiu |
22 |
| Număr codificare cupru |
18 |
| Diametru interior zonă Al |
14,7 mm |
| Diametru interior zonă Cu |
13,5 mm |
| Lungime totală |
97 mm |
| Formă |
Rotundă |
| Barieră centrală/opritor ulei |
Da |
| Izolație |
Fără izolație |
| Conexiune solicitată la tracțiune |
Nu |
| Potrivit pentru conductoare Al/St |
Nu |
| Potrivit pentru conductoare Aldrey |
Nu |
| Serie de tensiune |
0,6/1 kV |
| Presare 7 mm |
3 presări |
| Presare 5 mm |
6 presări |
| Greutate aproximativă |
110 g/bucată |
| Unitate de ambalare |
1 bucată |
| Cod tarifar vamal |
85369010 |
Conductoare compatibile
Conectorul este destinat conectării conductoarelor din cupru conform DIN 48201, conductoarelor din aluminiu conform DIN 48201 Partea 1 și conductoarelor din aluminiu conform DIN EN 50182, cu respectarea secțiunilor și formelor de conductor indicate.
Instrucțiuni pentru realizarea conexiunii
Pentru obținerea unei conexiuni electrice sigure trebuie utilizate scule și matrițe de presare corespunzătoare codurilor de presare indicate de producător. Conductoarele trebuie pregătite și curățate corespunzător înaintea introducerii în conector. Instalarea trebuie efectuată de personal calificat, conform instrucțiunilor producătorului și normelor aplicabile.
