Contor energie monofazat Eltako WZR12-32A 32A resetabil

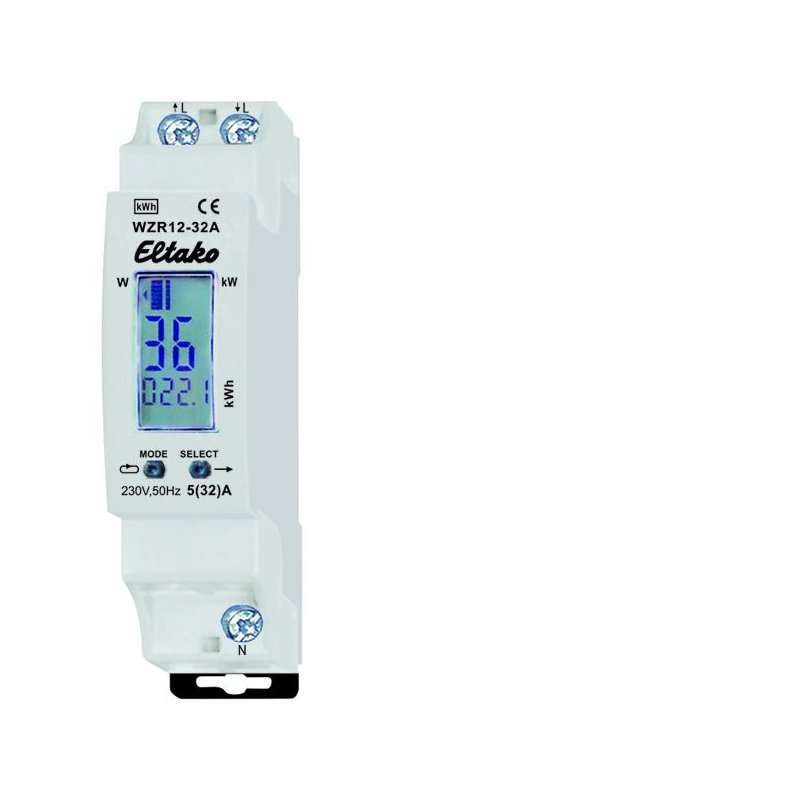

Contor energie monofazat Eltako WZR12-32A – 32 A, resetabil, montaj pe șină DIN

Eltako WZR12-32A este un contor electronic pentru măsurarea directă a energiei electrice active în instalații monofazate de 230 V AC, cu un curent maxim de 32 A.

Datorită funcției de resetare și memoriei integrate, contorul este o soluție practică pentru monitorizarea și analiza consumului de energie al circuitelor, echipamentelor sau diferitelor zone ale unei instalații electrice.

Cu o lățime de numai 18 mm – 1 modul DIN, WZR12-32A ocupă foarte puțin spațiu în tabloul electric și se montează direct pe șină DIN EN 60715 TH35.

Măsurare directă până la 32 A

Eltako WZR12-32A măsoară energia activă pe baza curentului care circulă între intrarea și ieșirea contorului. Măsurarea este realizată direct, fără transformator de curent, pentru sarcini de până la 32 A.

Energia consumată este memorată într-o memorie nevolatilă, astfel încât valorile înregistrate sunt păstrate chiar și în cazul întreruperii alimentării.

Afișaj digital cu informații despre consum

Afișajul digital este împărțit în trei zone și permite atât citirea energiei acumulate, cât și vizualizarea puterii consumate în momentul respectiv.

• Câmpul 1 – indică modul de afișare și perioada de memorare selectată;
• Câmpul 2 – afișează puterea activă instantanee în W sau kW;
• Câmpul 3 – afișează energia activă acumulată în kWh.

Comutarea între W și kW se realizează automat, în funcție de valoarea puterii măsurate.

Istoric pentru ultimele 24 de ore

Contorul permite verificarea consumului înregistrat pentru fiecare dintre ultimele 24 de ore complete.

Valorile sunt disponibile prin pozițiile S01 până la S24, ceea ce permite identificarea rapidă a variațiilor de consum pe parcursul unei zile.

Memorie pentru ultimele 95 de zile

Pe lângă istoricul orar, Eltako WZR12-32A păstrează valorile consumului pentru ultimele 95 de zile complete.

Pozițiile T01 până la T95 permit consultarea consumului zilnic anterior și fac posibilă compararea consumului pe perioade mai lungi.

Această funcție este utilă pentru identificarea consumatorilor mari, verificarea modificărilor de consum și analiza eficienței energetice a unei instalații.

Contor resetabil

Una dintre caracteristicile importante ale modelului WZR12-32A este posibilitatea resetării memoriei de consum.

Pentru resetare, butoanele MODE și SELECT se mențin apăsate simultan aproximativ 3 secunde până când pe afișaj apare mesajul RES. Confirmarea cu SELECT readuce valorile memorate la zero.

Funcția este utilă atunci când se dorește măsurarea consumului pentru o anumită perioadă, pentru un anumit echipament sau înainte și după modificarea unei instalații.

Precizie clasa B

Eltako WZR12-32A oferă o precizie de măsurare corespunzătoare clasei B – 1% și are un curent de pornire de numai 20 mA.

Astfel, contorul poate înregistra inclusiv consumuri reduse și este potrivit pentru monitorizarea permanentă a circuitelor electrice.

Consum propriu redus

Consumul propriu în standby este de numai 0,5 W, ceea ce permite utilizarea permanentă a contorului fără un consum auxiliar semnificativ.

Montaj compact – numai 1 modul DIN

Carcasa modulară are o lățime de numai 18 mm, echivalentul unui singur modul standard.

Montajul se realizează pe șină DIN EN 60715 TH35, ceea ce permite integrarea simplă în tablouri electrice de distribuție, automatizare și monitorizare.

Aplicații recomandate

• monitorizarea consumului unui circuit electric;
• măsurarea consumului unor echipamente individuale;
• tablouri electrice rezidențiale și comerciale;
• monitorizarea consumului în ateliere și spații tehnice;
• analiza consumului înainte și după lucrări de eficientizare energetică;
• monitorizarea consumatorilor auxiliari;
• măsurători temporare datorită funcției de resetare.

Important – contor fără certificare MID

Eltako WZR12-32A nu dispune de declarație de conformitate MID pentru utilizarea la facturarea monetară a energiei electrice.

Produsul este destinat în principal monitorizării, măsurării și analizei consumului. Pentru aplicații în care energia electrică măsurată trebuie utilizată pentru facturare, trebuie ales un contor cu certificarea corespunzătoare aplicației respective.

Date tehnice Eltako WZR12-32A

Eltako – soluție compactă pentru monitorizarea consumului

WZR12-32A combină măsurarea directă până la 32 A, afișarea puterii instantanee, memorarea consumului și funcția de resetare într-un aparat cu lățimea de numai 1 modul DIN.

Este o alegere potrivită atunci când se dorește mai mult decât simpla citire a unui index: istoricul de consum permite analizarea modului în care energia a fost utilizată în ultimele ore și zile.
