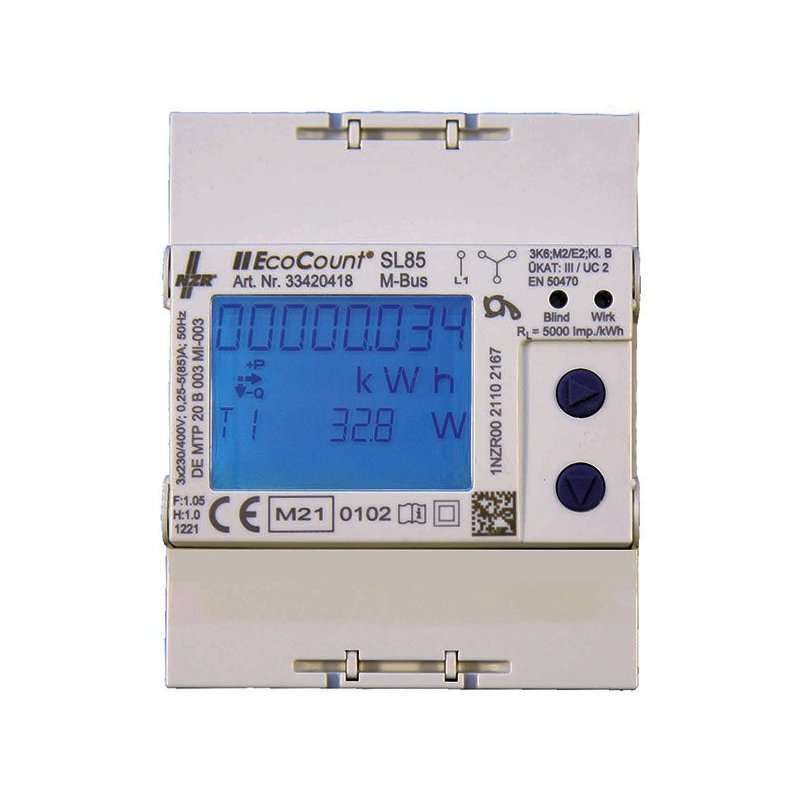

Contorul EcoCount SL este un contor de energie electrică complet electronic pentru instalare permanentă în rețele trifazate cu patru fire sau rețele monofazate cu două fire și este conceput pentru a măsura energia electrică activă și a o înregistra în până la două tarife energetice. Este un contor interior ca dispozitiv de instalare incorporat pentru montarea pe sina DIN, intr-un design compact de doar 4 module. Contorul EcoCount SL 85 este disponibil pentru conectare directă de măsurare până la 85 A curent limită în rețelele de joasă tensiune. Contorul EcoCount SL 5/1 este destinat conectării la transformatoare de curent cu curent secundar de 5 A sau 1 A în rețele de joasă tensiune.
• Afișaj iluminat
• Navigare prin meniu prin două butoane de control
• Afișare a puterii active, aparente și reactive,Factorul de putere, tensiune,
frecvența liniei, curent. Total și pe fază.
• Funcționalitate de alarmă cu valori de prag configurabile
• Schimbarea tarifului 2 tarife
• Aprobare AC pe L1
• Citire fără tensiune
• Registrul contor resetat • Detectare defecțiuni de fază
/ detecție câmp rotativ
• Backstop
• Opțional: numărare bidirecțională livrare și achiziție
• Conformitate evaluare conform MID
• Capacitatea de afișare se adaptează dinamic la consum. La început ,
sunt afișate
5 cifre înainte și 3 după virgulă zecimală (5.3) . Odată cu creșterea consumului, zecimala se schimbă pentru a
afișa 8.0.
• 4 unități de diviziune
• Raportul convertizorului reglabil (1-6000)
• Ieșire de impuls S0 pentru energie activă și reactivă
• Opțional: M-Bus
• Opțional: ModBus RTU (RS 485)
• Rezistent pentru viitor datorită interfeței de expansiune
(funcții suplimentare prin module ) Atenție! Factorul convertorului poate fi setat o singură dată de către utilizatorul dispozitivului de măsurare. Contorul este apoi blocat și nu mai poate fi schimbat, nici măcar din fabrică. 33420218 33420205 33420418 33420405 33420518 33420505 43420218 43420205 43420418 43420405 43420405 43420505 43420218
| număr de cifre |
al 8-lea |
tipul de afișare |
digital |
Executarea interfeței |
alte |
|---|
| Semnătura EDL40 |
Nu |
tip de energie |
Performanţă |
frecvență |
50...50 Hz |
|---|
| calibrat |
și |
Potrivit pentru |
cumpărare/livrare |
clasa de precizie |
B |
|---|
| ieșire în impuls |
electric |
Impulsrate |
500...500 Imp/kWh (kvarh) |
Maximalstrom (Imax) |
85 A |
|---|
| Profil de sarcină tip măsurare |
și |
Cu cod de blocare |
Nu |
Tensiune nominală (Un) LL |
230...400 V |
|---|
| Curent nominal (In) |
5 A |
Polart |
cu patru fire |
backstop |
Nu |
|---|
| protectie IP) |
IP20 |
Grad de protecție (NEMA) |
alte |
executarea tarifului |
Multitarif |
|---|
| controlul tarifelor |
stagiar |
Permite |
Directiva Instrumente de Măsurare |
tip de contor |
electronic
|
|---|
