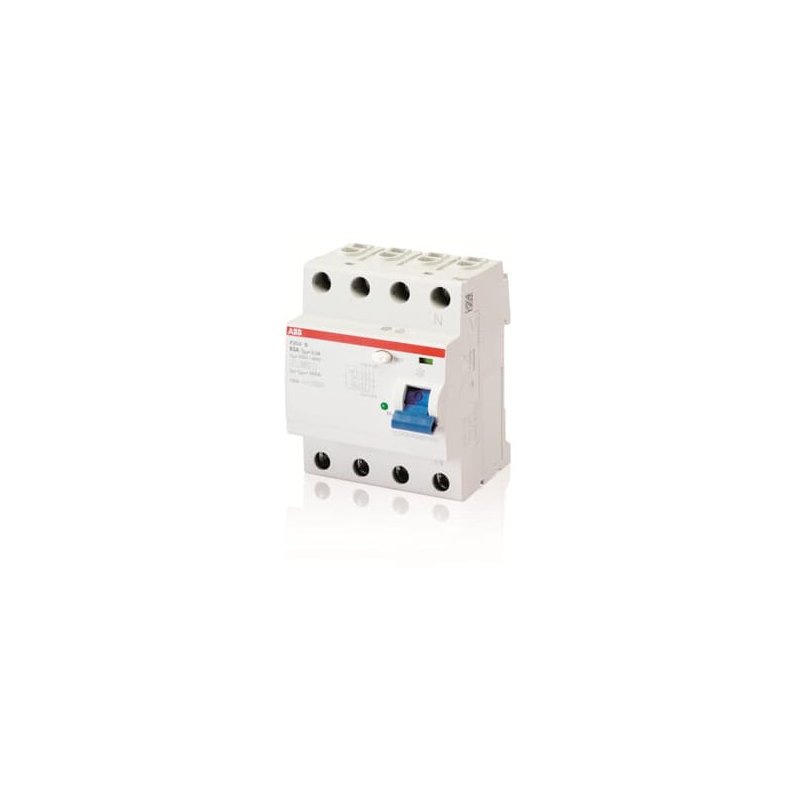

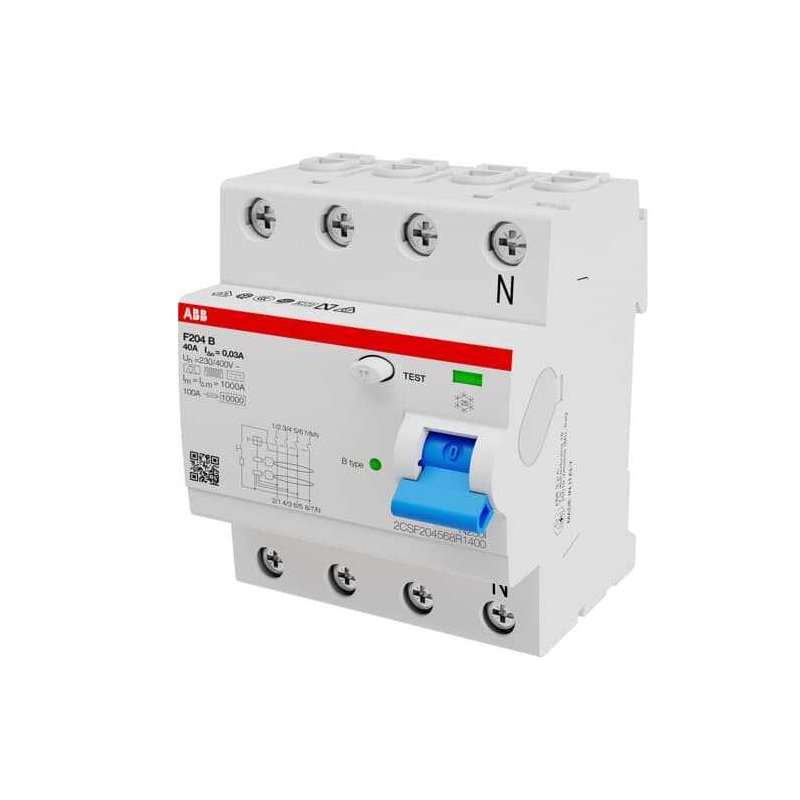

ABB F204 B-40/0,03 – întreruptor diferențial RCCB 4P 40A 30mA Tip B
ABB F204 B-40/0,03 face parte din seria ABB F200 și este un întreruptor diferențial RCCB tip B destinat instalațiilor electrice unde pot apărea curenți reziduali alternativi, pulsatori și curenți continui netezi (DC).
Dispozitivul are 4 poli, curent nominal 40A și sensibilitate diferențială de 30mA, fiind utilizat frecvent în aplicații moderne cu electronică de putere și convertoare. Față de RCCB-urile tip AC sau tip A, varianta tip B este capabilă să detecteze și defecte de curent continuu care pot afecta funcționarea protecțiilor standard.
Acest tip de protecție este întâlnit în special în instalații industriale și comerciale unde există convertoare de frecvență, sisteme fotovoltaice, stații de încărcare pentru vehicule electrice, UPS-uri sau echipamente cu control electronic complex.
Unde se utilizează?
- Stații de încărcare pentru vehicule electrice (EV)
- Instalații cu convertoare de frecvență
- Sisteme fotovoltaice și invertoare
- UPS-uri și surse industriale
- Automatizări și echipamente industriale cu electronică de putere
Avantaje
- Tip B: detectează curenți reziduali AC, pulsatori și DC neted.
- 30mA: protecție suplimentară pentru persoane.
- Allstromsensitiv: funcționare pentru aplicații cu convertoare și frecvențe variabile.
- 4 poli: potrivit pentru instalații trifazate cu nul.
- Compatibil aplicații EV și PV: utilizare în instalații moderne cu electronică de putere.
- Construcție ABB F200: integrare cu sistemele modulare ABB.
- Montaj DIN: integrare rapidă în tablouri electrice modulare.
Date tehnice principale
- Producător: ABB
- Serie: F200
- Cod producător: 2CSF204592R1400
- Model: F204 B-40/0,03
- EAN / GTIN: 8012542358336
- Tip: RCCB / FI
- Tip protecție diferențială: Tip B
- Număr poli: 4P
- Curent nominal: 40A
- Curent diferențial: 30mA
- Tensiune nominală: 400V AC
- Frecvență detectare: până la aproximativ 2kHz
- Rezistență la impuls: 3kA
- Execuție: scurt temporizată (~10ms)
- Montaj: șină DIN
- Lățime: 4 module
- Grad protecție: IP20
- Standard: IEC/EN 61008-1, DIN EN 62423
Recomandare de utilizare
ABB F204 B-40/0,03 este recomandat în aplicațiile unde există posibilitatea apariției curenților reziduali continui netezi, situație în care protecțiile diferențiale tip AC sau tip A pot deveni ineficiente. Alegerea tipului corect de RCCB trebuie realizată conform documentației echipamentului și proiectului electric.
În instalațiile cu stații EV, convertoare de frecvență sau invertoare fotovoltaice, utilizarea unui RCCB tip B este frecvent solicitată de producătorii echipamentelor și de normativele aplicabile pentru instalații de joasă tensiune.
