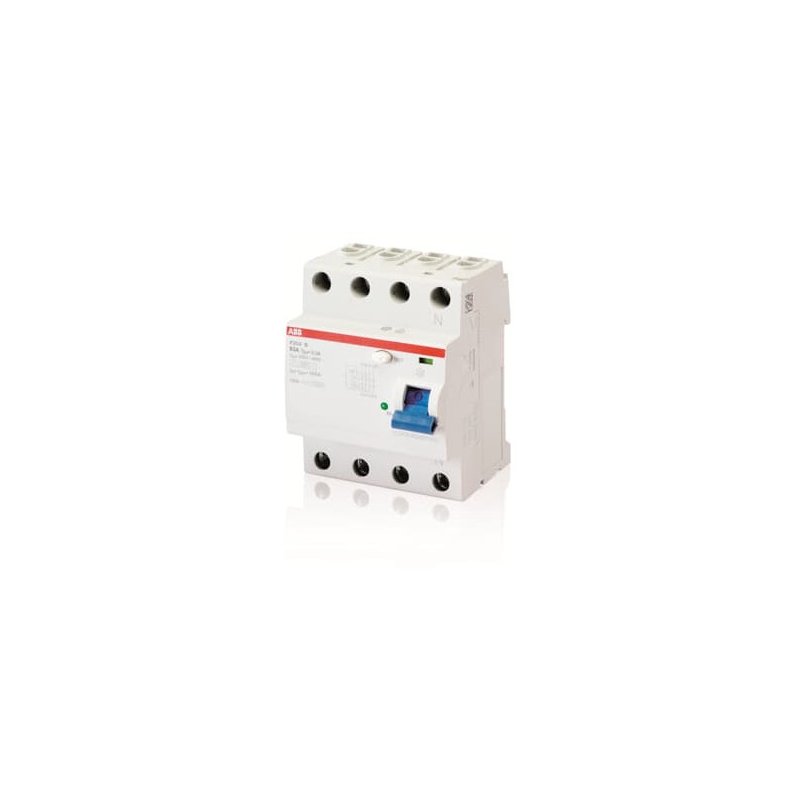

Diferențial ABB F204 tip B 4 poli 63A 300mA 400V

ABB F204 B-63/0,3 – întreruptor diferențial RCCB 4P 63A 300mA Tip B

ABB F204 B-63/0,3 face parte din seria profesională ABB F200 Tip B și este destinat protecției instalațiilor electrice unde pot apărea curenți reziduali alternativi, pulsatori și curenți continui netezi (DC).

Dispozitivul are 4 poli, curent nominal de 63A și curent diferențial rezidual de 300mA. Comparativ cu modelele de 30mA utilizate pentru protecția suplimentară a persoanelor, această variantă este utilizată în principal pentru protecția instalațiilor și reducerea riscului de incendiu cauzat de curenți de defect.

RCCB-urile tip B sunt necesare în aplicații moderne cu convertoare de frecvență, sisteme fotovoltaice, stații de încărcare pentru vehicule electrice, UPS-uri și echipamente industriale cu electronică de putere. Aceste dispozitive pot detecta inclusiv curenți continui netezi care pot afecta funcționarea protecțiilor diferențiale standard.

Unde se utilizează?

• Stații de încărcare vehicule electrice
• Convertizoare de frecvență și automatizări industriale
• Invertoare fotovoltaice și sisteme PV
• UPS-uri și surse industriale
• HVAC industrial și echipamente cu electronică de putere
• Protecție instalații împotriva incendiilor electrice

Avantaje

• Tip B: detectează curenți reziduali AC, pulsatori și DC neted.
• 300mA: utilizat pentru protecția instalațiilor și reducerea riscului de incendiu.
• Allstromsensitiv: destinat aplicațiilor cu convertoare și frecvențe variabile.
• 63A: potrivit pentru instalații și consumatori cu sarcini mai mari.
• 4 poli: utilizare în instalații trifazate cu nul.
• Scurt temporizat: rezistență mai bună la perturbații tranzitorii.
• Montaj DIN: integrare rapidă în tablouri electrice modulare.
• Seria ABB F200: compatibilitate cu sistemele modulare ABB.

Date tehnice principale

• Producător: ABB
• Serie: F200 Tip B
• Cod producător: 2CSF204592R3630
• Model: F204 B-63/0,3
• EAN / GTIN: 8012542347835
• Tip: RCCB / FI
• Tip protecție diferențială: Tip B
• Număr poli: 4P
• Curent nominal: 63A
• Curent diferențial: 300mA
• Tensiune nominală: 400V AC
• Detectare: AC + pulsatoriu + DC neted
• Rezistență la impuls: 3kA
• Execuție: scurt temporizată (~10ms)
• Montaj: șină DIN 35mm
• Lățime: 4 module
• Grad protecție: IP20
• Standard: IEC/EN 61008-1, DIN EN 62423

Recomandare de utilizare

ABB F204 B-63/0,3 este utilizat în special pentru protecția instalațiilor industriale și comerciale unde există convertoare, invertoare sau echipamente care pot genera curenți reziduali continui. În aceste aplicații, utilizarea unui RCCB tip B este frecvent solicitată de producătorii echipamentelor.

Protecțiile diferențiale de 300mA sunt utilizate de regulă pentru protecția instalației și reducerea riscului de incendiu, în timp ce protecțiile de 30mA sunt utilizate suplimentar pentru protecția persoanelor pe circuitele finale.
