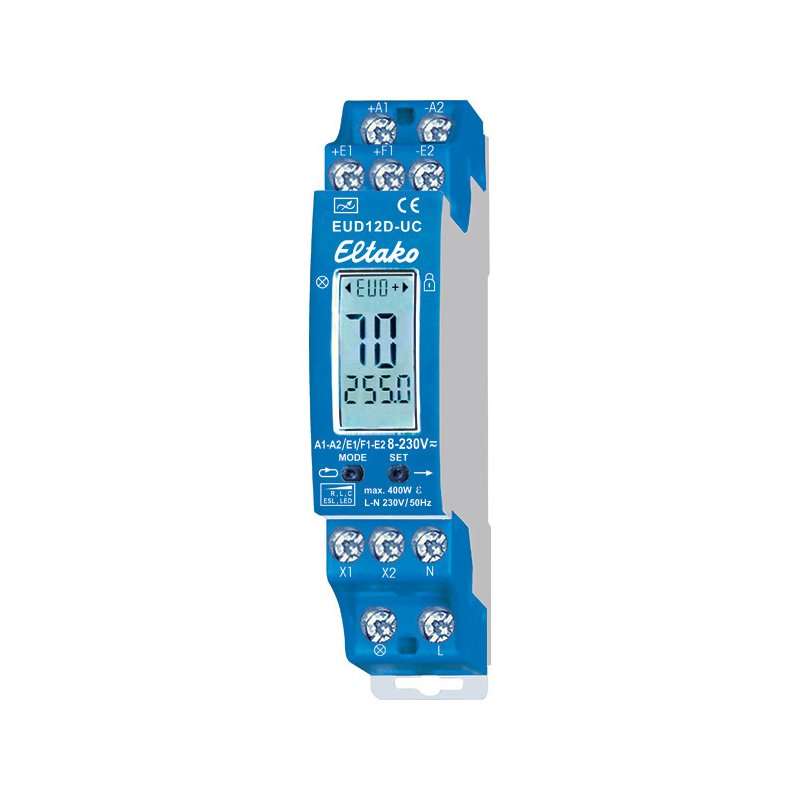

Dimmer multifunctional universal 8-230V, 4000W extensibil ,ELTAKO EUD12D-UC

Dimmer universal. Putere MOSFET de până la 400 W. Recunoaștere automată a lămpii. Pierdere în standby de doar 0,3 wați. Luminozitate minimă, luminozitate maximă și viteza de reglare a luminii. Cu cameră pentru copii și comutator de amânare. Dispozitiv de montaj modular pentru montare pe șină de montare DIN-EN 60715 TH35. 1 unitate de pas = 18 mm lățime, 58 mm adâncime. Dimmer universal pentru lămpi de până la 400W, în funcție de condițiile de ventilație. Lămpile cu LED de 230V reglabile și lămpile cu reducere a energiei depind, de asemenea, de electronica lămpii și de tipul de reglare. Până la 3600W cu amplificatoare de putere LUD12-230V la bornele X1 și X2. Tensiune de comandă universală locală 8..230V UC și intrări suplimentare pentru controlul tensiunii universale 8..230V UC central pornit și oprit central. Intrările de comandă sunt izolate galvanic de alimentarea de 230V și tensiunea de comutare. Comutare la trecerea cu zero cu pornire și oprire soft pentru a proteja lampa. În cazul unei căderi de curent, poziția de comutare și nivelul de luminozitate sunt salvate și, dacă este necesar, pornite la revenirea tensiunii de alimentare. De la 110V tensiune de control curent lampă strălucitoare 5mA (nu cu RTD). Protecție electronică automată la suprasarcină și oprire la supra-temperatură. Funcțiile și orele sunt introduse conform instrucțiunilor de utilizare folosind butoanele MOD și SET și sunt afișate pe afișajul LCD. Este posibilă blocarea cheii. Setările modului automat EUD, RTD, ESV, TLZ, MIN, MMX, TI și ER permit reglarea luminii tuturor tipurilor de lămpi. EUD = dimmer universal cu setarea vitezei de reglare a luminii, luminozitate minimă, luminozitate maximă, memorie și pornire/oprire soft, precum și selecție de prioritate pentru controlul central. ESL sau LED selectabil. Comenzile scurte de control pornesc/opresc, controlul permanent modifică luminozitatea până la valoarea maximă. O întrerupere a controlului schimbă direcția de reglare. LED-ul este o setare de confort pentru lămpile cu LED de 230V reglabile care, datorită construcției lor, nu pot fi reduse suficient de mult în modul automat (control fază) și, prin urmare, trebuie forțate să controleze faza. Sunt disponibile 3 curbe de reglare. ESL este o setare de confort pentru lămpile de economisire a energiei care, datorită designului lor, trebuie aprinse cu o tensiune crescută, astfel încât să poată fi aprinse din nou la rece atunci când sunt reglate. În cazul lămpilor de economisire a energiei care, datorită construcției lor, nu pot fi aprinse din nou când sunt reglate, memoria trebuie oprită. Nu pot fi utilizate transformatoare inductive (înfăşurate) în setările ESL şi LED. În plus, datorită designului, numărul maxim de lămpi poate fi mai mic decât în ​​modul automat. Circuitul camerei copiilor: La pornire prin apăsarea butonului pentru o perioadă mai lungă de timp, după aproximativ 1 secundă se pornește cu cea mai mică luminozitate și, atâta timp cât butonul este apăsat, se estompează lent fără a modifica luminozitatea ultimul nivel salvat. Funcția de amânare: Iluminarea este redusă de la setarea curentă de diminuare la luminozitatea minimă și este oprită printr-un impuls dublu. Timpul maxim de reglare a luminii de 60 de minute depinde de setarea curentă de reglare a luminii și de luminozitatea minimă setată și poate fi scurtat corespunzător. Puteți opri în orice moment în timpul procesului de reglare a luminii apăsând scurt butonul. O apăsare lungă în timpul procesului de reducere a intensității luminii diminuează și închide modul de amânare. RTD = ca comutatorul universal de variație EUD, dar cu control prin două butoane de direcție pe intrările centrale de control universal de tensiune 8..230V UC. ESV = ca comutatorul universal de intensitate EUD, în plus cu o setare de întârziere la oprire de la 1 la 99 de minute. Preavertizarea de oprire la sfârșit poate fi selectată și reglată de la 1 la 3 minute prin reducerea intensității. TLZ = Întrerupător orar al luminii scării cu pre-avertizare comutabilă de oprire prin reglare. Cu pompe si buton lumina permanenta. Timp reglabil de la 1 la 99 minute. Preavertizare de oprire (fără pâlpâire) reglabilă de la 1 la 3 minute prin reglare. De asemenea, pentru lămpile de economisire a energiei regulabile ESL și lămpile LED 230V. MIN = dimmer universal, comută la luminozitatea minimă setată când este aplicată tensiunea de control. În timpul setat de reducere a luminii de la 1 la 99 de minute, luminozitatea maximă este redusă. Când tensiunea de control este îndepărtată, aceasta se oprește imediat, chiar și în timpul de reglare a luminii. MMX = aceeași funcție ca MIN, dar se reduce la luminozitatea minimă setată atunci când tensiunea de control este eliminată. După aceea este oprit. TI = temporizator cu timp de pornire și oprire reglabil de la 0,1 la 9,9 secunde. Luminozitatea maximă poate fi setată de la 3 la 99%. ER = releu de comutare cu setarea soft on/off între 0,1 și 9,9 secunde. Luminozitatea maximă poate fi setată de la 3 la 99%. ON = permanent ON OFF = permanent OFF. Poziția de reglare a luminii în % sau intervalul de timp în minute este afișată în mijlocul afișajului. Timpul de pornire acumulat și resetat este afișat în partea de jos a afișajului. Ghid de afișare care include limba selectabilă germană, engleză, franceză,

Caracteristici
