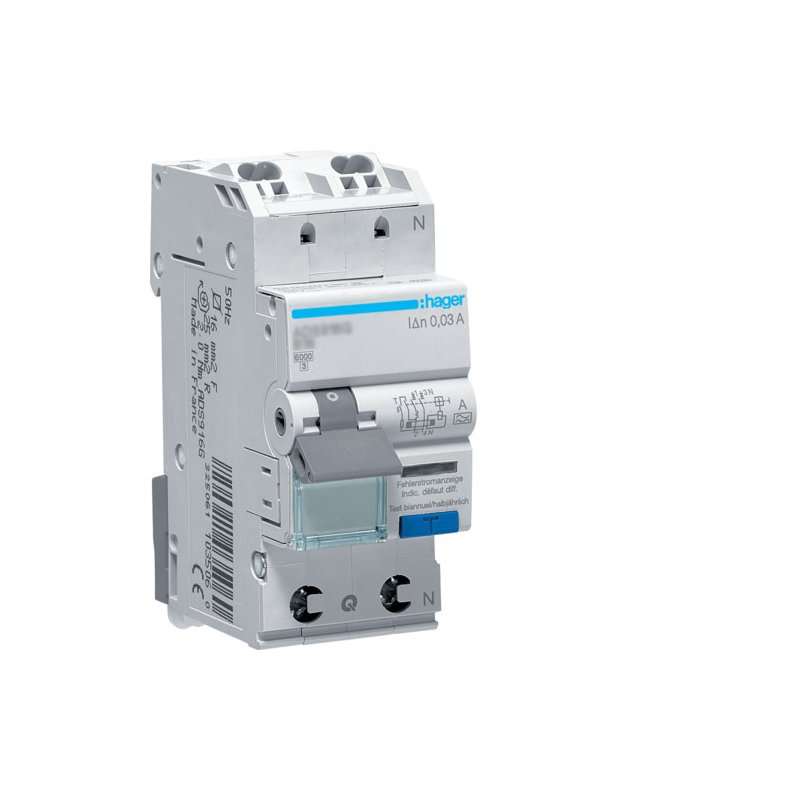

Hager ADS916D – Întreruptor diferențial RCBO B16A 30mA

Hager ADS916D – Întreruptor automat diferențial RCBO 1P+N, B16A, 30mA, tip A

Hager ADS916D este un întreruptor automat diferențial monofazat, de tip RCBO, proiectat pentru protejarea circuitelor electrice împotriva suprasarcinilor, scurtcircuitelor și curenților reziduali de defect.

Cu un curent nominal de 16 A, caracteristică de declanșare B, sensibilitate diferențială de 30 mA și capacitate de rupere de 6 kA, această siguranță automată diferențială reprezintă o soluție compactă pentru protecția individuală a circuitelor din tablouri electrice rezidențiale și comerciale.

Aparatul integrează într-o singură carcasă funcțiile unei siguranțe automate magnetotermice MCB și ale unui întreruptor diferențial RCCB. Astfel, pentru circuitul protejat nu mai este necesară instalarea a două aparate separate care să realizeze aceleași funcții.

Ce este un RCBO și de ce să alegi o siguranță automată diferențială?

RCBO este abrevierea de la Residual Current Circuit Breaker with Overcurrent Protection, reprezentând un aparat care combină protecția diferențială cu protecția la supracurent.

În România, aceste aparate sunt cunoscute și ca întreruptoare diferențiale cu protecție magnetotermică, siguranțe automate diferențiale sau disjunctoare diferențiale.

Hager ADS916D poate realiza trei funcții esențiale:

• Protecție împotriva suprasarcinii, atunci când curentul depășește limitele admise pentru circuit.
• Protecție împotriva scurtcircuitului, prin declanșarea electromagnetică.
• Protecție diferențială, prin detectarea curenților reziduali de defect.

Protejarea individuală a circuitelor cu aparate RCBO permite o distribuție mai bine organizată și poate reduce extinderea întreruperilor provocate de un defect diferențial, în comparație cu alimentarea mai multor circuite printr-un singur întreruptor diferențial comun.

Protecție diferențială tip A, 30 mA

Hager ADS916D este echipat cu protecție diferențială de tip A și sensibilitate nominală de 30 mA.

Tipul A detectează curenți reziduali alternativi sinusoidali și curenți reziduali continui pulsatorii, fiind utilizat în numeroase instalații moderne care alimentează echipamente electrice și electronice.

În condițiile prevăzute de normele de instalare, un întreruptor diferențial de 30 mA contribuie la protecția suplimentară împotriva șocurilor electrice.

Alegerea tipului diferențial trebuie corelată cu natura consumatorilor. Pentru echipamente care pot genera curenți reziduali continui netezi sau alte forme particulare de defect pot fi necesare dispozitive de alt tip.

Caracteristică B16A – Protecție la suprasarcină și scurtcircuit

Funcția magnetotermică integrată are un curent nominal de 16 A și caracteristică B.

Caracteristica B este utilizată frecvent în circuite finale cu curenți de pornire relativ reduși, precum anumite circuite de prize și iluminat.

Capacitatea nominală de rupere de 6 kA permite utilizarea întreruptorului în instalații pentru care curentul de scurtcircuit prezumat și coordonarea protecțiilor sunt corespunzătoare caracteristicilor aparatului.

Selectarea unui RCBO B16 trebuie realizată ținând cont de secțiunea conductorilor, modul de instalare, condițiile de protecție și valorile curentului de scurtcircuit.

QuickConnect și QuickBusbar – Conectare rapidă în tablourile electrice

Hager ADS916D face parte din gama de dispozitive diferențiale cu tehnologie QuickConnect și sistem de conectare compatibil QuickBusbar.

Conexiunile rapide facilitează cablarea circuitelor, în timp ce sistemul de distribuție modulară permite integrarea aparatului în tablouri electrice echipate cu bare de alimentare compatibile.

Avantajele tehnologiei Hager QuickConnect

• Reducerea timpului de conectare a conductorilor.
• Organizarea eficientă a conexiunilor în tabloul electric.
• Integrarea cu bare de distribuție compatibile Hager.
• Demontarea individuală simplificată din ansambluri cu bare de alimentare compatibile.
• Posibilitatea utilizării unor accesorii și contacte auxiliare compatibile.
• Etichetarea individuală a circuitelor.

Protecție individuală a circuitelor monofazate

În tablourile electrice moderne, protecția individuală cu întreruptoare automate diferențiale reprezintă o soluție practică pentru separarea funcțională a circuitelor.

În locul unei singure protecții diferențiale comune pentru numeroase circuite, se pot instala dispozitive RCBO individuale pentru circuitele selectate.

În cazul apariției unui defect diferențial pe un circuit protejat individual, aparatul aferent acelui circuit poate declanșa fără întreruperea circuitelor protejate de alte RCBO-uri, în condițiile unei proiectări și selectivități corespunzătoare.

Buton TEST și indicator de declanșare diferențială

Hager ADS916D este prevăzut cu un buton albastru TEST, destinat verificării funcționării mecanismului diferențial.

Indicatorul de defect diferențial permite identificarea declanșării asociate protecției diferențiale și contribuie la diagnosticarea rapidă a circuitului.

Testarea periodică trebuie efectuată conform instrucțiunilor Hager. Producătorul indică verificarea funcției prin butonul TEST la intervale de șase luni.

Caracteristici tehnice Hager ADS916D

Unde se poate utiliza Hager ADS916D?

Acest întreruptor diferențial monofazat este destinat tablourilor de distribuție pentru instalații de joasă tensiune și poate fi utilizat pentru protecția individuală a circuitelor proiectate pentru caracteristica B16A.

• Tablouri electrice pentru locuințe și apartamente.
• Circuite de prize monofazate.
• Circuite de iluminat, în condițiile dimensionării corespunzătoare.
• Tablouri electrice pentru birouri și spații comerciale.
• Distribuții secundare și tablouri modulare.
• Modernizarea instalațiilor electrice cu protecții diferențiale individuale.
• Aplicații de distribuție unde este necesară combinarea protecției magnetotermice cu cea diferențială.

Diferența dintre MCB, RCCB și RCBO

MCB – Siguranță automată magnetotermică

Protejează circuitul împotriva suprasarcinii și scurtcircuitului, dar nu oferă funcție proprie de protecție diferențială.

RCCB – Întreruptor diferențial

Detectează curenții reziduali de defect, dar necesită o protecție corespunzătoare la supracurent realizată prin alte dispozitive.

RCBO – Siguranță automată diferențială

Combină ambele funcții într-un singur aparat. Hager ADS916D este un RCBO 1P+N, B16A, 30mA, tip A, 6kA.

Întrebări frecvente despre Hager ADS916D

Ce înseamnă RCBO B16 30mA?

RCBO reprezintă un întreruptor automat diferențial cu protecție la supracurent. B16 indică o caracteristică de declanșare B și un curent nominal de 16 A, iar 30mA reprezintă sensibilitatea diferențială nominală.

Poate Hager ADS916D să înlocuiască un diferențial și o siguranță automată?

Da. Aparatul combină funcțiile de protecție diferențială și protecție magnetotermică pentru un circuit monofazat, dacă specificațiile sunt adecvate instalației.

Care este diferența dintre RCBO tip A și tip AC?

Tipul AC este destinat detectării curenților reziduali alternativi sinusoidali. Tipul A detectează suplimentar curenți reziduali continui pulsatorii.

Are buton de testare?

Da. Hager ADS916D dispune de buton albastru TEST și indicator de declanșare diferențială.

Este potrivit pentru tablouri electrice monofazate?

Da. Configurația 1P+N este proiectată pentru circuite monofazate cu fază și conductor neutru.

Cât spațiu ocupă în tabloul electric?

Aparatul ocupă două module DIN, având o lățime de 35 mm.

Ce avantaj oferă QuickConnect?

Tehnologia QuickConnect permite conectarea rapidă a conductorilor și contribuie la simplificarea cablării tabloului electric.

Prețul produsului este pentru o bucată sau pentru un pachet?

Această ofertă este pentru un singur întreruptor automat diferențial Hager ADS916D. Pentru achiziția a 18 bucăți există o ofertă separată de pachet, dacă este disponibilă în magazin.

Montaj și exploatare

Instalarea întreruptorului automat diferențial trebuie realizată exclusiv de personal calificat, cu respectarea instrucțiunilor Hager și a normelor electrice aplicabile.

Înainte de montaj se verifică absența tensiunii, configurația circuitului, secțiunea conductorilor, capacitatea de rupere necesară și compatibilitatea cu sistemul de distribuție.

După instalare, funcțiile de protecție trebuie verificate prin procedurile de testare și măsurare prevăzute de reglementările în vigoare.

Cumpără întreruptoare diferențiale Hager de la Electro-Instalații

Electro-Instalații comercializează echipamente profesionale pentru protecția și distribuția energiei electrice, inclusiv întreruptoare diferențiale RCBO, siguranțe automate, aparate RCCB și accesorii pentru tablouri.

Hager ADS916D reprezintă o alegere potrivită pentru proiectele în care sunt necesare protecție individuală, economisirea spațiului și montaj eficient în tablourile modulare.

Referință produs: ADS916D. EAN: 3250611068143. Unitate de vânzare: 1 bucată.
