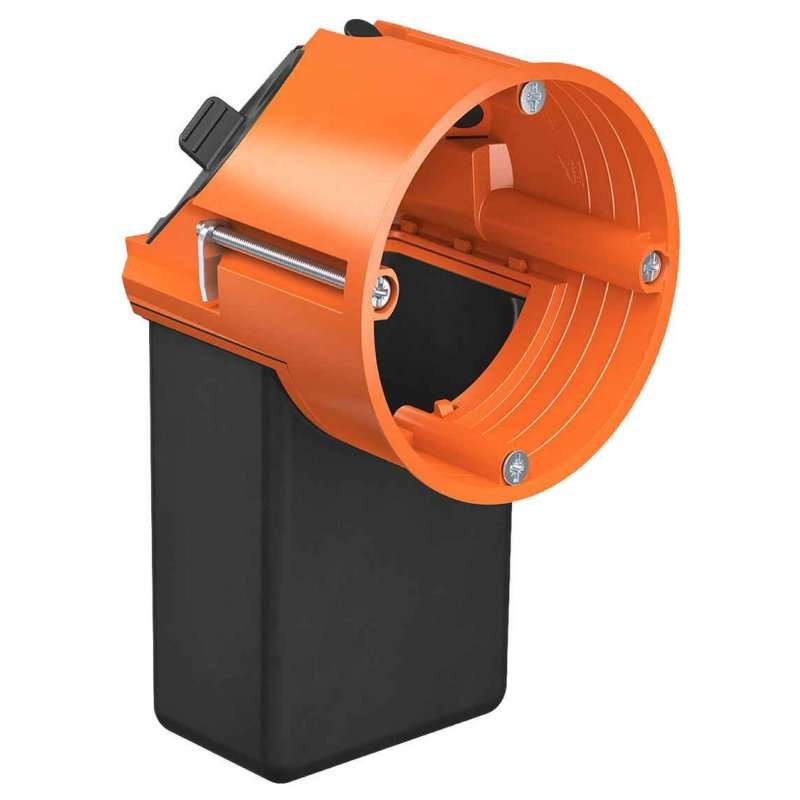

Doza electronică Kaiser HW ECON F -buzunar flexibil etanș

Doză electronică etanșă KAISER O-range ECON® Flex 9268-94

KAISER O-range ECON® Flex 9268-94 este o doză electronică profesională pentru montaj în pereți cu gol și gips-carton, concepută pentru instalații electrice unde este necesar spațiu suplimentar pentru componente electronice, conexiuni și rezerve de conductori.

Modelul dispune de tunel lateral flexibil, membrane elastice pentru introducerea cablurilor și tuburilor și un decupaj standard de Ø68 mm.

Vizualizare interactivă 3D – KAISER / CADENAS

Rotiți și analizați produsul direct în modelul 3D interactiv pus la dispoziție de KAISER prin platforma CADENAS PARTcommunity. Modelul permite vizualizarea construcției și a geometriei dozei înainte de instalare.

Model 3D interactiv: KAISER 9268-94 · furnizat prin CADENAS PARTcommunity

Avantajele KAISER ECON® Flex 9268-94

• doză profesională pentru gips-carton și pereți cu gol;
• decupaj standard Ø68 mm;
• adâncime de montaj 75 mm;
• tunel flexibil pentru spațiu suplimentar;
• potrivită pentru componente electronice și conexiuni;
• introducere a cablurilor prin membrane de etanșare;
• intrări pentru tuburi de până la 25 mm;
• date CAD/3D disponibile direct de la KAISER prin CADENAS.

Etanșare pentru instalații electrice eficiente energetic

Doza KAISER 9268-94 utilizează membrane elastice de etanșare pentru introducerea cablurilor și tuburilor. Conductoarele pot fi introduse prin membrane fără realizarea unor decupaje suplimentare, contribuind la menținerea etanșeității instalației.

Execuția etanșă este destinată inclusiv instalațiilor electrice realizate în clădiri eficiente energetic, unde limitarea circulației necontrolate a aerului prin instalația electrică este importantă.

Spațiu suplimentar pentru electronică și conexiuni

Tunelul lateral al dozei creează spațiu suplimentar în spatele și lângă aparataj. Acesta poate fi utilizat pentru:

• module și componente electronice;
• actuatoare și module de comandă;
• componente pentru automatizarea clădirilor;
• module pentru comunicații și rețele;
• cleme și conexiuni electrice;
• rezerve de conductori și cabluri.

Prin această construcție, componentele electronice nu trebuie înghesuite direct în spatele mecanismului prizei sau întrerupătorului.

Montaj în gips-carton și pereți cu gol

KAISER ECON® Flex 9268-94 este destinată montajului în plăci cu grosimea de 7 până la 30 mm. Pentru instalare este necesară o deschidere standard de Ø68 mm.

Doza are dimensiunile de 122 × 71 × 75 mm și este prevăzută cu două șuruburi pentru fixarea aparatajului.

Intrări pentru cabluri și tuburi

Construcția permite introducerea cablurilor și tuburilor direct prin membranele elastice de etanșare și dispune de:

• 2 intrări pentru tuburi până la M25;
• 2 intrări pentru conductori/cabluri 3 × 2,5 mm² sau 5 × 1,5 mm²;
• 2 intrări pentru cabluri 3 × 1,5 mm²;
• introducere fără utilizarea unor presetupe separate;
• reținere integrată a conductorilor.

Posibilitate de combinare cu alte doze KAISER ECON®

Doza electronică O-range ECON® Flex poate fi combinată cu doze de aparat și doze de legătură compatibile din sistemul KAISER ECON®. Pentru realizarea combinațiilor etanșe și complet izolate poate fi utilizat accesoriul KAISER corespunzător de conectare.

Date tehnice KAISER 9268-94

Date CAD / proiectare 3D – KAISER & CADENAS

Pentru proiectare profesională, produsul KAISER 9268-94 este disponibil și în catalogul digital CAD al producătorului, realizat pe platforma CADENAS PARTcommunity. Proiectanții și inginerii pot utiliza datele produsului pentru integrarea în proiecte CAD/3D și pentru verificarea dimensiunilor înainte de montaj.

Identificare CAD: KAISER 9268-94 – Hohlwand Electronic-Dose ECON® Flex.

Aplicații recomandate

Doza KAISER ECON® Flex este recomandată pentru instalații electrice profesionale în locuințe, clădiri comerciale, birouri și construcții moderne realizate cu pereți din gips-carton, în special acolo unde în spatele aparatajului trebuie instalate module electronice sau trebuie păstrat un volum suplimentar pentru conexiuni.

De ce KAISER ECON® Flex 9268-94?

• doză profesională KAISER pentru gips-carton și pereți cu gol;
• construcție etanșă cu membrane elastice;
• tunel flexibil pentru spațiu suplimentar;
• montaj în decupaj standard Ø68 mm;
• potrivită pentru plăci de 7–30 mm;
• intrări pentru tuburi până la M25;
• potrivită pentru componente electronice și conexiuni;
• poate fi combinată cu alte doze din sistemul KAISER ECON®;
• date CAD/3D disponibile prin KAISER / CADENAS PARTcommunity.
