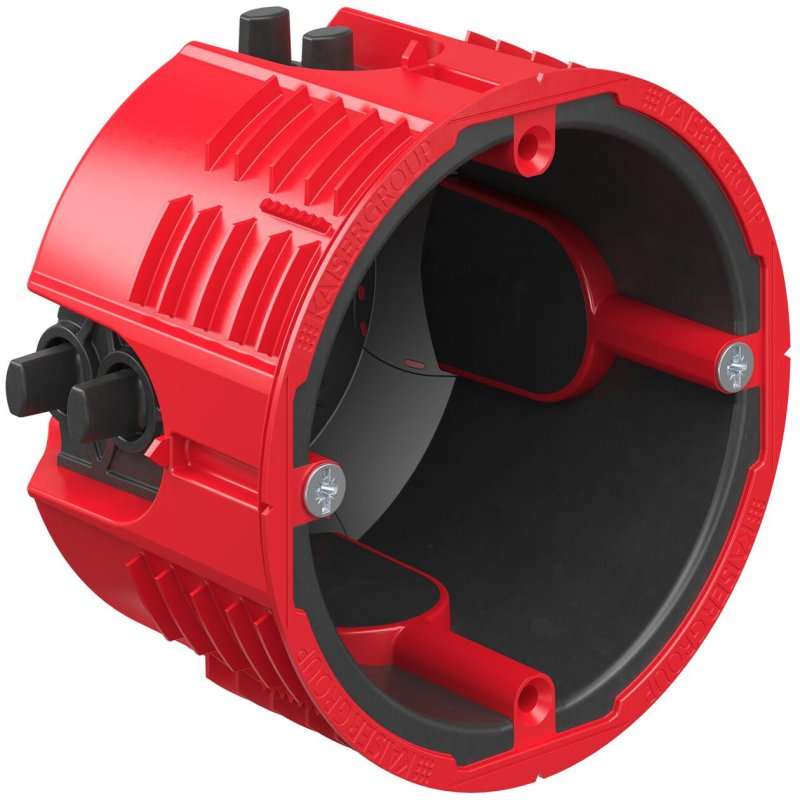

Doză pentru pereți din lemn și din lemn masiv cu protecție împotriva incendiilor F30-F120 Kaiser 9464-05 PROTECT®

Noua doză din gama Kaiser pentru pereti din lemn masiv PROTECT® a fost dezvoltată special pentru cerințele de instalare în elemente din lemn masiv. Fixarea cu nervuri de prindere și intrări inovatoare pentru cablu asigură o instalare optimă și conformă cu standardele într-un element din lemn masiv de calitate vizibilă a lemnului, fără frezare sau efort suplimentar. Intrările de cablu inovatoare asigură intrarea flexibilă a cablurilor prin aranjarea și designul lor și compensează astfel toleranțele de instalare care apar la dispunerea cablurilor în elementul din lemn masiv. În plus, cutia de joncțiune a dispozitivului de protecție împotriva incendiilor din lemn masiv PROTECT® menține rezistența la foc a elementului din lemn masiv de la F30-B la F120-B, fără a fi nevoie de capsulare suplimentară.

Menține gradul de rezistență la foc F30-B până la F120-B

Pentru instalare direct vizavi

Instalare fără unelte folosind fixarea nervură de prindere

Intrarea inovatoare a cablului permite compensarea toleranței traseului cablului

Intrare simplă și fără instrumente pentru cablu până la Ø 11,5 mm

Pentru deschideri de instalare Ø 74 mm

Mentine proprietatile de izolare fonica ale elementelor din lemn masiv

3D / Mase si detalii

Exemple de aplicații

Ideal pentru instalarea în elemente din lemn masiv cu calitate vizibilă a lemnului.

Pentru montaj direct unul opus pe pereți ≥ 120 mm.

Până la trei combinații posibile.

Poate fi folosit cu capac de protecție împotriva incendiilor (art. nr. 1184-94).

Instrucțiuni de procesare

Pentru deschideri de instalare Ø 74 mm și distanță de combinație 71 mm.

Intrări de cablu fără instrumente.

Fixare optimă datorită nervurilor de prindere, chiar și cu lambriuri suplimentare din gips-carton.

Intrarea inovatoare a cablului compensează în mod ideal toleranțele de rutare a cablurilor.

Montaj

Deschideri de instalare Ø 74 mm. Pentru combinații cu distanță centrală de 71 mm.

Deschideți intrarea cablului fără unelte și introduceți cabluri până la Ø 11,5 mm.

Aliniați cutia de joncțiune a dispozitivului folosind marcajele și plasați-o în deschiderile componente folosind instrumentul de setare.

Apăsați cutia de racordare a dispozitivului la o adâncime de instalare de 60 mm.

Creați cablare transversală pentru combinații cu piesa de legătură (nr. articol 9060-68).

Cablajul complet izolat se realizează în zona intrării cablului.

Montaj direct opus pentru elemente din lemn masiv ≥ 120 mm.

Până la maximum 3 combinații posibile.

Înștiințare

Toate informațiile tehnice corespund aplicațiilor testate și trecute. Sunt posibile abateri sau modificări tehnice în aprobări și trebuie verificate înainte de utilizare.
