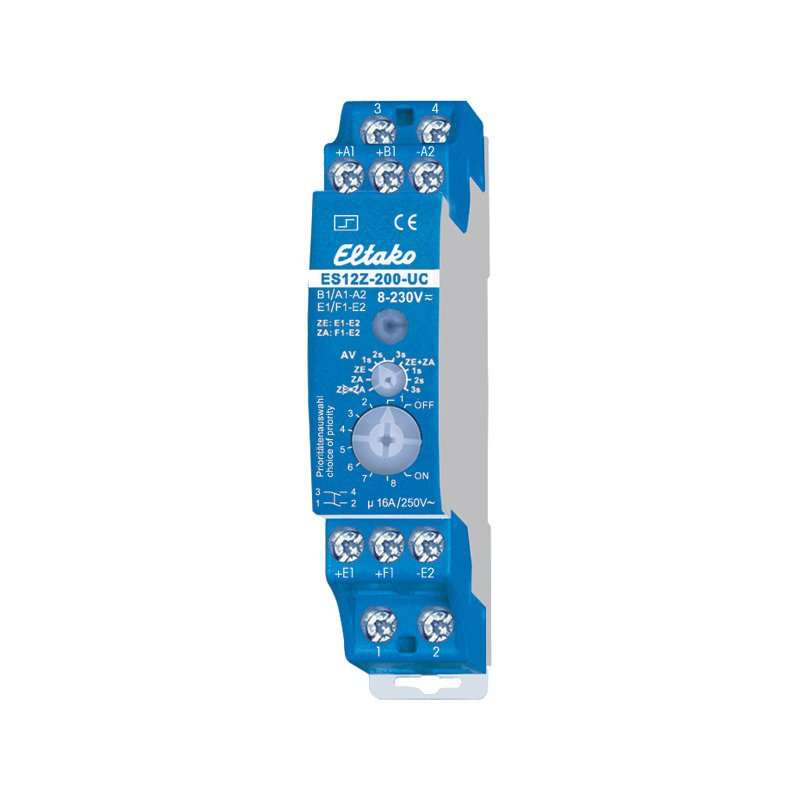

2 contacte NO fără potențial 16A / 250V AC, lămpi LED 230V până la 200W, lămpi cu incandescență 2000W. Pierdere în stand-by doar 0,03-0,4 wați. Pot fi selectate prioritățile de control central. Dispozitiv modular pentru montare pe șină DIN-EN 60715 TH35. 1 modul = 18 mm lățime, 58 mm adâncime. Tehnologia hibridă de ultimă generație combină avantajele controlului electronic fără uzură cu performanța ridicată a releelor speciale. Tensiune de comandă universală locală 8..230V UC. Cu intrări de control suplimentare pornite și oprite central pentru 8..230V UC, izolate galvanic de intrarea de control local. Tensiunea de alimentare ca și tensiunea de control locală. Zgomot de comutare foarte scăzut. Curentul lămpii luminoase de la 110V tensiune de control până la 50mA în pozițiile comutatorului 1 la 3 și 5 la 7. Datorită utilizării unui releu bistabil, nu există pierderi de putere a bobinei și nicio încălzire ca rezultat, chiar și atunci când este pornit. După instalare, așteptați scurta sincronizare automată înainte de a conecta consumatorul comutat la rețea. Curentul maxim ca suma între ambele contacte 16A la 230V. Cu LED de control. Acesta clipește după 15 secunde dacă butonul local este blocat, nu în pozițiile comutatorului rotativ 4 și 8. Cu comutatorul rotativ superior, acest comutator de impuls poate fi exclus total sau parțial de la controlul central: ZE + ZA = central pornit și central off sunt eficiente, prin care pentru o întârziere de răspuns de 0, 1, 2 sau 3 secunde poate fi selectată central. ZE = numai pornirea centrală este eficientă, prin care poate fi selectată o întârziere de răspuns de 0, 1, 2 sau 3 secunde. ZA = numai oprirea centrală este eficientă. ZE + ZA = Niciun control central nu este eficient. Diferite priorități pot fi setate cu comutatorul rotativ inferior. Acestea determină ce alte intrări de control sunt blocate atâta timp cât o intrare de control este excitată continuu. În plus, aici se decide cum ar trebui să se comporte comutatorul de impuls ES12Z în caz de defecțiune și refacere a tensiunii de alimentare: În pozițiile comutatorului 1 până la 4, poziția comutatorului rămâne neschimbată în caz de defecțiune, în pozițiile comutatorului 5 până la 8. este oprit. Comenzile centrale în așteptare sunt executate imediat după returnare. OFF = permanent OFF, ON = permanent ON. 1 și 5 = fără prioritate. Tastatura locală poate fi efectuată și cu intrări de control central excitate permanent. Se execută ultima comandă centrală. Aceasta este setarea din fabrică. 2 și 6 = prioritate pentru pornire și oprire centrală. Tastatura locală este ineficientă pentru această perioadă. Excitația continuă central dezactivată are prioritate față de excitația continuă central activată. 3 și 7 = prioritate pentru pornire și oprire centrală. Tastatura locală este ineficientă pentru această perioadă. Excitația continuă central activată are prioritate față de excitația continuă central off. 4 și 8 = prioritate pentru butoanele locale excitate permanent. Comenzile centrale nu sunt executate până atunci. Un curent de lampă luminoasă nu este permis în aceste poziții. Comenzile centrale nu sunt executate până atunci. Un curent de lampă incandescentă nu este permis în aceste poziții. Comenzile centrale nu sunt executate până atunci. Un curent de lampă incandescentă nu este permis în aceste poziții.
