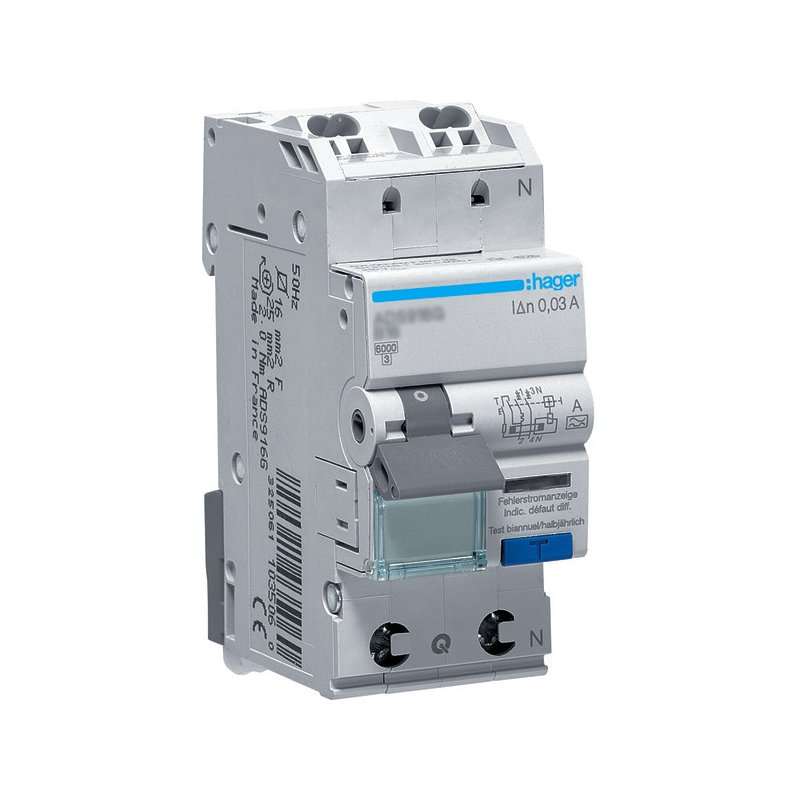

Siguranță automată diferențială Hager ADS920D B20A

Siguranță automată diferențială Hager B20A pentru protecția circuitelor monofazate

Hager ADS920D este o siguranță automată diferențială de tip RCBO, proiectată pentru protejarea individuală a unui circuit electric monofazat. Aparatul integrează într-o singură carcasă protecția magnetotermică și protecția diferențială, reducând numărul componentelor necesare în tabloul electric.

Produsul protejează circuitul împotriva suprasarcinilor, scurtcircuitelor și curenților reziduali. În cazul unei defecțiuni, declanșează numai circuitul pe care este instalat, contribuind la păstrarea în funcțiune a celorlalte circuite protejate separat.

Protecție RCBO completă într-un singur aparat

Un RCBO combină funcțiile unei siguranțe automate cu cele ale unui întrerupător diferențial. Această soluție este potrivită pentru tablourile în care se dorește protecție diferențială individuală pentru fiecare circuit, identificarea mai rapidă a defectelor și limitarea întreruperilor inutile.

Hager ADS920D poate fi utilizat pentru circuite de prize, consumatori monofazați și alte circuite dimensionate pentru un curent nominal de 20 A, cu respectarea proiectului instalației și a secțiunii conductoarelor.

Siguranță automată curba B, 20 A și capacitate de rupere 6 kA

Caracteristica de declanșare curba B este utilizată în mod obișnuit pentru protejarea circuitelor cu sarcini rezistive sau cu un curent moderat la pornire. Aparatul are un curent nominal de 20 A și o capacitate nominală de rupere de 6 kA.

Clasa de limitare a energiei 3 contribuie la limitarea energiei eliberate în timpul unui scurtcircuit, protejând conductoarele și componentele instalației.

Protecție diferențială tip A, sensibilitate 30 mA

Protecția diferențială tip A detectează atât curenții reziduali alternativi sinusoidali, cât și curenții reziduali pulsatorii continui. Această caracteristică este importantă în instalațiile moderne, în care sunt utilizate aparate cu surse electronice, redresoare și componente semiconductoare.

Sensibilitatea nominală de 30 mA este destinată protecției suplimentare împotriva electrocutării. Selectarea și instalarea aparatului trebuie realizate de personal autorizat, pe baza caracteristicilor circuitului și a reglementărilor aplicabile.

Conectare rapidă Hager QuickConnect

Sistemul QuickConnect facilitează cablarea și integrarea aparatului în tablourile de distribuție Hager. Conexiunea inferioară biconnect/quickbusbar permite integrarea în ansambluri cu bare de alimentare compatibile și înlocuirea individuală mai ușoară a aparatului.

ADS920D permite alimentarea de sus sau de jos, conform schemei și instrucțiunilor producătorului. Posibilitatea montării de accesorii auxiliare facilitează semnalizarea stării, declanșarea de la distanță sau extinderea funcționalității instalației.

Avantajele utilizării protecției diferențiale individuale

• protecție magnetotermică și diferențială într-un singur aparat;
• declanșarea individuală a circuitului cu defect;
• identificarea mai rapidă a circuitului problematic;
• continuitate mai bună pentru celelalte circuite din tablou;
• protecție tip A potrivită pentru consumatorii electrici moderni;
• conectare rapidă cu sistemul Hager QuickConnect;
• posibilitatea montării accesoriilor auxiliare;
• ocupă două module standard în tabloul electric.

Aplicații recomandate

Siguranța automată diferențială Hager ADS920D poate fi utilizată în tablourile electrice din:

• locuințe și apartamente;
• case și vile;
• birouri și spații administrative;
• magazine și spații comerciale;
• ateliere și clădiri auxiliare;
• circuite monofazate pentru prize;
• circuite dedicate consumatorilor cu putere compatibilă;
• instalații în care se dorește protecție diferențială individuală.

Caracteristici tehnice Hager ADS920D

Întrebări frecvente despre Hager ADS920D

Ce înseamnă RCBO?

RCBO este un aparat care combină protecția la suprasarcină și scurtcircuit cu protecția împotriva curenților reziduali. Înlocuiește combinația formată dintr-o siguranță automată și un întrerupător diferențial separat pentru circuitul respectiv.

Este Hager ADS920D o siguranță automată curba B?

Da. ADS920D are caracteristica de declanșare B și un curent nominal de 20 A.

Ce detectează protecția diferențială tip A?

Tipul A detectează curenți reziduali alternativi sinusoidali și curenți reziduali pulsatorii continui, întâlniți frecvent la aparatele electrice și electronice moderne.

Poate fi folosită pentru circuite de prize?

Da, poate proteja circuite monofazate de prize dacă valoarea de 20 A, secțiunea cablului, modul de instalare și condițiile proiectului permit acest lucru.

Protejează și conductorul neutru?

Aparatul are configurație 1P+N. Faza este protejată la supracurent, iar la declanșare sunt deconectate faza și conductorul neutru.

Ce rol are butonul de test?

Butonul verifică funcționarea mecanismului diferențial. Producătorul indică efectuarea periodică a testului conform instrucțiunilor de utilizare.

Poate fi alimentat de sus sau de jos?

Da. Instrucțiunile oficiale Hager permit alimentarea aparatului din partea superioară sau inferioară, cu respectarea schemei de conectare.

Câte module ocupă în tablou?

Hager ADS920D are o lățime de 35 mm și ocupă două module standard.
