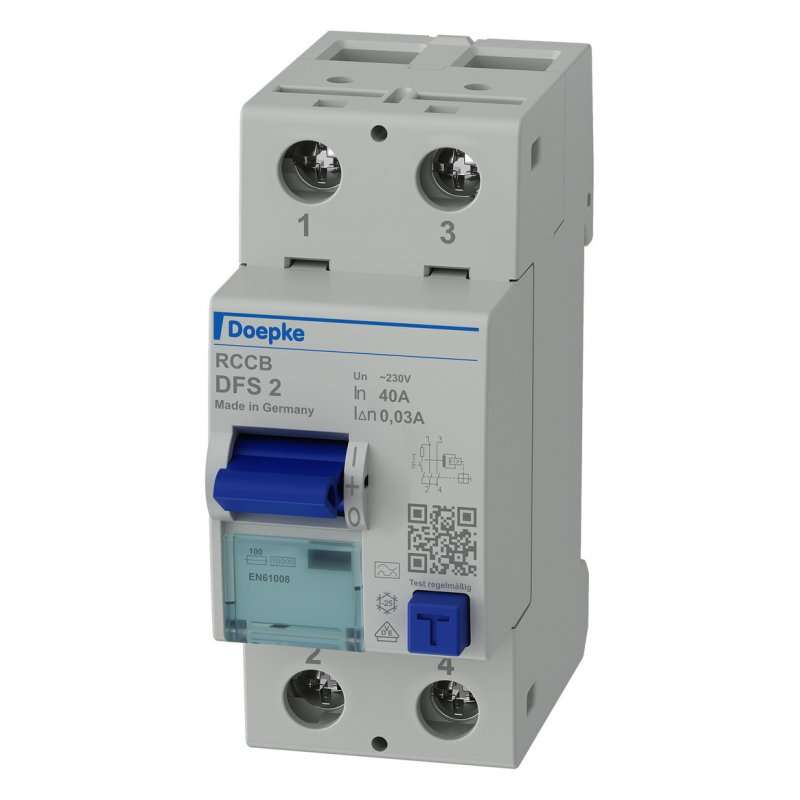

Int. Diferențial Doepke 40A tip A 2 poli 30mA 230V

Doepke
DFS2-040-2 / 0,03-A

RCCB  Tip A



Epuizat

Reduceri la volum

Cantitate Pret unitar Câștigi
6 241,34 lei 362,01 lei
12 211,17 lei 1.086,04 lei
60 221,68 lei 4.800,00 lei
301,68 lei
327,91 lei
Salveaza 8%
Include TVA
Livrare în 3-5 zile
Cantitate

Depozit Nürenberg
adaugă pentru a compara
Adaugă la lista de dorințe

Descriere

Întrerupătoarele de curent rezidual (RCCB) opresc sursa de alimentare dacă apar curenți reziduali periculos de mari. Protejează oamenii, animalele și facilitățile. DFS 4 sunt întreruptoare de curent rezidual cu doi sau patru poli pentru rețele monofazate sau trifazate. În versiunea standard, dispozitivele compacte au patru module înguste. Sunt disponibile cu multe tipuri diferite de curenți reziduali și modele pentru curenți nominali de până la 125 A. Terminalele mari pe două niveluri pot găzdui, de asemenea, secțiuni transversale mari ale conductorilor. Poziția declanșată a comutatorului multifuncțional facilitează depanarea. Software-ul gratuit de etichetare ajută la etichetare. Comutatoarele de tip B sunt sensibile la curent alternativ / continuu la frecvențe de la 0 Hz (curenți reziduali netici de curent continuu) la 150 kHz. Acestea sunt mai rezistente la curenți și furtuni. Întrerupătoarele de curent rezidual din seria SK stau pentru protecția curentului rezidual și disponibilitatea ridicată a sistemului. Acestea se caracterizează printr-o sensibilitate de răspuns mai scăzută la frecvențe mai mari. Curba caracteristică SK este optimizată pentru sistemele în care nu este necesară protecția împotriva incendiilor. Dispozitivele standard sunt proiectate pentru monitorizarea circuitelor cu o tensiune nominală de 230 V / 400 V și o frecvență nominală de 50 Hz. Proprietăți: imunitate ridicată la scurgerile operaționale și curenții de defecțiune la frecvențe de la 1 kHz; îndeplinește cerințele reglementărilor de construcție VDE 0664-10, VDE 0664-40, ÖVE / ÖNORM E 8601; Sensibil AC / DC pentru curenți de defect cu frecvențe și frecvențe mixte de la 0 Hz (curent continuu lin) până la 150 kHz; compatibilitate electromagnetică conform VDE 0664-30 precum și VDE 0839-6-2 (imunitate la interferențe pentru aplicații industriale) declanșare independentă de tensiune de rețea în cazul curenților reziduali de tip A; detectarea dependentă de tensiune a curenților reziduali de curent continuu și a curenților reziduali de curent alternativ cu frecvențe de 50/60 Hz; funcționalitate completă cu tensiuni de rețea de cel puțin 50 V c.a. pe oricare dintre două conductoare active; dimensiune mică pentru toți curenții nominali; rezistență ridicată la scurtcircuit; borne cu două fețe pentru secțiuni transversale ale conductorilor mari și conexiune pe șină; Indicator poziție comutator; Fereastra de vizualizare pentru etichetarea etichetelor; Comutare multifuncțională cu trei poziții: „pornit”, „oprit”, „declanșat”; disponibil și în versiunea „HD”; Conexiunea C1 poziția conductorului neutru la stânga, disponibil, de asemenea, drept N, fără costuri suplimentare; Tipul de montare: montare rapidă pe șina de montare; Orice poziție de instalare; Alimentarea de preferință de sus; Domenii de aplicare: Instalații comerciale și industriale cu sisteme TN-S, TT și TN-CS, în care sunt utilizate echipamente electronice de putere fără separare de rețea galvanică, cum ar fi B. convertoare de frecvență, surse de alimentare de comutare, convertoare de înaltă frecvență. Sisteme fotovoltaice și UPS cu invertoare fără transformator;

Note: adecvat pentru utilizare în rețele de curent alternativ de 50 Hz; RCCB pentru alte frecvențe la cerere; Nu se utilizează în rețele de curent continuu sau pe partea de ieșire a echipamentelor electrice controlate, cum ar fi B. Convertoare de frecvență destinate. ,

Caracteristici

marca Doepke
Tip producator DFS2-040-2/0,03-A
Numărul piesei producătorului 09134601
EAN 4014712069343
clasa de articole Întrerupător de curent rezidual
Secțiunea transversală a conductorului conectabil solid 1,5...50 mm²
Secțiunea transversală a conductorului conectabil 1,5...50 mm²
curent rezidual nominal 0,03A
Tensiunea nominală de izolație Ui 400v
Tensiune nominală 230V
Tensiune nominală de rezistență la impuls Uimp 4kV
curent nominal 40A
Lățimea în unități de pas 2
adâncimea de instalare 69 mm
Rezistent la explozie Nu
tip de curent rezidual A
frecvență 50 HzHz
Rezistența la scurtcircuit (Icw) 10kA
Tip de întârziere scurtă Nu
Cu dispozitiv de blocare Nu
tip de montare Sina DIN
numărul de poli 2
protectie IP) IP20
tip selectiv Nu
tip de tensiune AC
rezistență la supratensiune 0,25 kA
Temperatura ambiantă în timpul funcționării -25...40 °C
gradul de poluare 2
Echipament suplimentar posibil da
Numărul tarifului vamal 85363030
Conform RoHS NU ESTE RELEVANT

Atasamente

Fișă tehnică (doepke_09134601_dbl_en.pdf, 1,13 MB)
Schemă de circuit (doepke_09112601_ans_ml.jpg, 101,68 KB)
Declarație de conformitate RoHS (doepke_declaration_rohs_ml.pdf, 708,2 KB)
Declarație REACH (2021_03_konformitaetserklaerung_reach.pdf, 806,64 KB)
Date 3D (doepke_dfs_2_a_ac_f_stp_ml.zip, 721,3 KB)
Instrucțiuni de asamblare (doepke_3930298_dfs2dfs4_bed_web_ml.pdf, 205,82 KB)
Instrucțiuni de utilizare (doepke_3930298_dfs2dfs4_bed_web_ml.pdf, 205,82 KB)
Fișier (doepke_09112601_derating_dfs2u4_inf_web_ml.pdf, 146,57 KB)
: DFS2-040-2 / 0,03-A
Epuizat

Fisa tehnica

Curent rezidual nominal (A)
0.03
Curentul Nominal (In)
40A
Tensiunea nominală (V)
230
Tipul curentului rezidual
A
Frecventa (Hz)
50/60 Hz
Nr. Poli
2
Protecție IP
IP20
Număr Poziții
2
Curent nominal de scurtcircuit
10kA

Coduri specifice

cod EAN13
4014712069343
