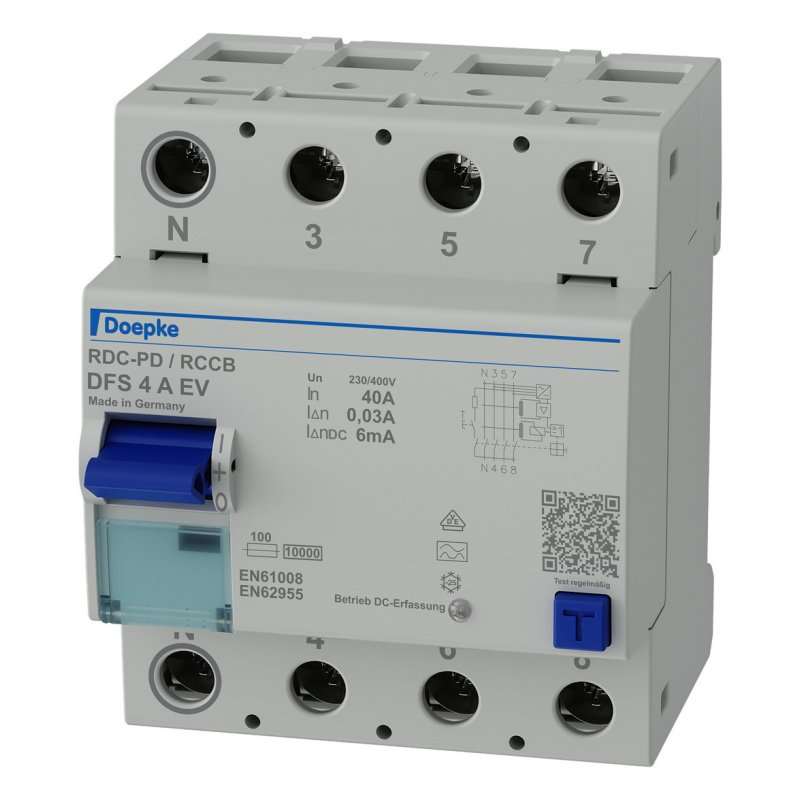

Int. Diferențial (RCCB) Doepke 40A tip A EV (Electric Vehicles) 4 poli 30mA 400V


Int. Diferențial (RCCB) Doepke 40A tip A EV (Electric Vehicles) 4 poli 30mA 400V

Doepke
DFS4040-4 / 0,03-AEV

RCCB  Tip A   EV  ( Electric-Vehicles  )

Întrerupătoarele din versiunea EV sunt destinate utilizării în dispozitivele de încărcare pentru vehicule electrice. Au o funcție suplimentară de detectare a curenților reziduali de curent continuu> = 6 mA. În acest fel, acestea protejează întrerupătoarele de curent rezidual din amonte de tip A sau F de defecțiuni funcționale. Caracteristici: funcție suplimentară dependentă de tensiune pentru detectarea curenților reziduali de curent continuu; Prag de declanșare de 6 mA cu curenți reziduali DC netezi; Afișaj LED pentru funcționarea funcției suplimentare; nici un efort suplimentar de cablare;

Epuizat
3.440,27 lei
Include TVA
Livrare în 3-5 zile
Cantitate

adaugă pentru a compara
Adaugă la lista de dorințe

Descriere

Întrerupătoarele de curent rezidual (RCCB) opresc sursa de alimentare dacă apar curenți reziduali periculos de mari. Protejeza oamenii, animalele și facilitățile. DFS 4 sunt întreruptoare de curent rezidual cu doi sau patru poli pentru rețele monofazate sau trifazate. În versiunea standard, dispozitivele compacte au patru module înguste. Sunt disponibile cu multe tipuri diferite de curenți reziduali și modele pentru curenți nominali de până la 125 A. Terminalele mari pe două niveluri pot găzdui, de asemenea, secțiuni transversale mari ale conductorilor. Poziția declanșată a comutatorului multifuncțional facilitează depanarea. Software-ul gratuit de etichetare ajută la etichetare. Comutatoarele de tip A sunt sensibile la impulsuri și curent alternativ. Această funcție este independentă de tensiunea de rețea.

Întrerupătoarele din versiunea EV sunt destinate utilizării în dispozitivele de încărcare pentru vehicule electrice. Au o funcție suplimentară de detectare a curenților reziduali de curent continuu> = 6 mA. În acest fel, acestea protejează întrerupătoarele de curent rezidual din amonte de tip A sau F de defecțiuni funcționale. Caracteristici: funcție suplimentară dependentă de tensiune pentru detectarea curenților reziduali de curent continuu; Prag de declanșare de 6 mA cu curenți reziduali DC netezi; Afișaj LED pentru funcționarea funcției suplimentare; nici un efort suplimentar de cablare;


Certificat VDE; declanșare independentă de tensiune de linie și auxiliară; sensibil la curenți alternativi și pulsanți de avarie directă (tip A) de dimensiuni mici pentru toți curenții nominali; rezistență ridicată la scurtcircuit; borne cu două fețe pentru secțiuni transversale ale conductorilor mari și conexiune pe șină; Indicator poziție comutator; Fereastra de vizualizare pentru etichetarea etichetelor; Comutare multifuncțională cu trei poziții: „pornit”, „oprit”, „declanșat”; disponibil și în versiunea „HD”; Conexiunea C1 poziția conductorului neutru la stânga, disponibilă și ca N dreapta fără cost suplimentar; Tipul de montare: montare rapidă pe șina de montare; Orice poziție de instalare; Orice direcție de alimentare; Domenii de aplicare: Aceste RCCB sunt destinate exclusiv utilizării în instalații pentru încărcarea vehiculelor electrice; Utilizarea pentru protejarea sistemelor este exclusă. în care echipamentele electronice pot provoca curenți reziduali cu frecvențe diferite de 50 Hz. Aici trebuie utilizate întreruptoare de curent rezidual sensibile la curent universal de tip B sau B +. Domenii de aplicare: Aceste RCCB sunt destinate exclusiv utilizării în instalații pentru încărcarea vehiculelor electrice; Utilizarea pentru protejarea sistemelor este exclusă. în care echipamentele electronice pot provoca curenți reziduali cu frecvențe diferite de 50 Hz. Aici trebuie utilizate întreruptoare de curent rezidual sensibile la curent universal de tip B sau B +. Domenii de aplicare: Aceste RCCB sunt destinate exclusiv utilizării în instalații pentru încărcarea vehiculelor electrice; Utilizarea pentru protejarea sistemelor este exclusă. în care echipamentele electronice pot provoca curenți reziduali cu frecvențe diferite de 50 Hz. Aici trebuie utilizate întreruptoare de curent rezidual sensibile la curent universal de tip B sau B +.

Caracteristici

Marca Doepke
Tipul producătorului DFS4040-4 / 0,03-AEV
Numărul articolului producătorului 09134818
EAN 4014712215955
Clasa articolului Întrerupător de curent rezidual
Curent rezidual nominal 30 A
Tensiune nominală 400 V
Curent nominal 40 A
Lățimea în unități de diviziune Al 4-lea
Tipul curent de eroare A.
frecvență 50 Hz Hz
Rezistența la scurtcircuit (Icw) 10 kA
Tipul întârziat pentru scurt timp Nu
Numărul de poli Al 4-lea
Tipul selectiv Nu
Rezistența la supratensiune 3 kA
Echipamente suplimentare posibile da
Secțiune conductor conductor conectabil, solid 1,5 ... 50 mm²
Secțiunea transversală a conductorului conectabilă torsadată 1,5 ... 50 mm²
Tensiunea nominală de izolație Ui 400 V
Tensiune nominală de rezistență la impuls Uimp 4 kV
Adâncimea de instalare 69 mm
Cu dispozitiv de blocare Nu
Tipul de montare Sina DIN
Protecție IP) IP20
Temperatura ambiantă în timpul funcționării -25 ... 40 ° C
Gradul de poluare 2
Conform cu RoHS NU ESTE RELEVANT
Număr tarif vamal 85363030

Atașamente

Fișier (doepke_konformitaetserklaerungen_rohs_reach_de.pdf, 1,24 MB)
Fișier (doepke_09112601_derating_dfs2u4_inf_web_ml.pdf, 146,57 kB)
Fișier (doepke_konformitaetserklaerungen_rohs_reach_de.pdf, 1,24 MB)
Fișier (doepke_09112601_derating_dfs2u4_inf_web_ml.pdf, 146,57 kB)
Foaie de date (doepke_09134818_dbl_de.pdf, 1,26 MB)
Foaie de date (doepke_09134818_dbl_de.pdf, 1,26 MB)
Instrucțiuni (doepke_3930274_dfs4ev_man_web_ml.pdf, 209,17 kB)
Instrucțiuni (doepke_3930274_dfs4ev_man_web_ml.pdf, 209,17 kB)
: DFS4040-4 / 0,03-AEV
Epuizat

Fisa tehnica

Curent rezidual nominal (A)
0.03
Curentul Nominal (In)
40A
Tensiunea nominală (V)
400
Tipul curentului rezidual
A
Frecventa (Hz)
50/60 Hz
Nr. Poli
4
Protecție IP
IP20
Număr Poziții
4
Curent nominal de scurtcircuit
10kA

Coduri specifice

cod EAN13
4014712215955
