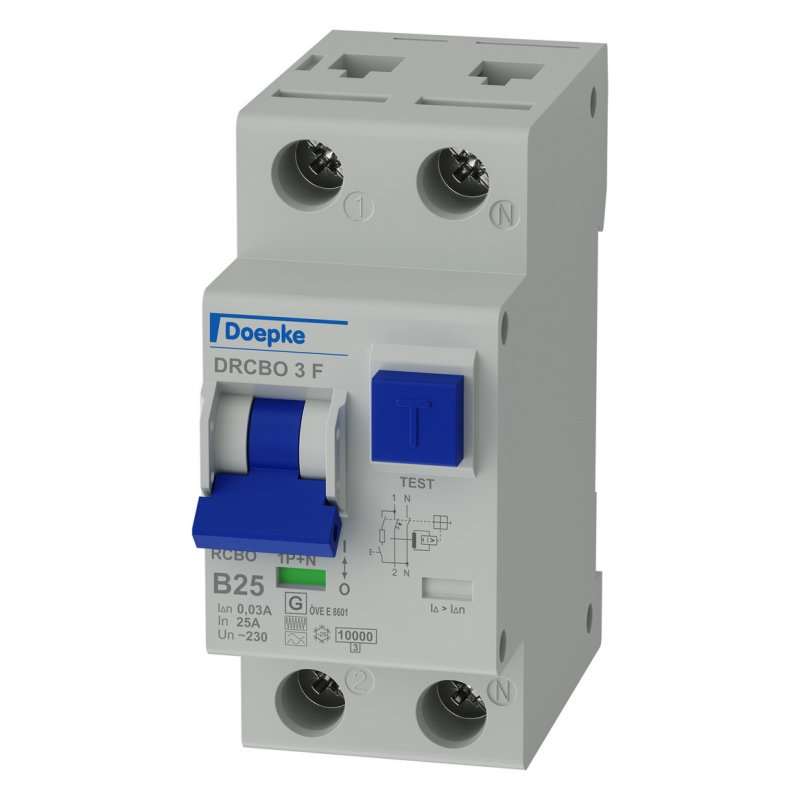

Intreruptor diferențial RCBO tip F sensibil la frecvențe mixte , B 25A 10kA, 30mA , Dopeke 09932102

RCBO combină întrerupătoarele cu curent rezidual și întrerupătoarele miniaturale într-un singur dispozitiv (combinație FI/LS). Ele protejează oamenii de curenții de defect și sistemele de scurtcircuite și suprasarcini. Întrerupătoarele din seria DRCBO 3 funcționează independent de tensiunea rețelei și se caracterizează printr-o capacitate de comutare nominală ridicată. Afișajele separate permit o imagine de ansamblu rapidă a stării curente de funcționare. DRCBO 3 poate fi instalat și demontat cu ușurință. Comutatoarele de tip F sunt sensibile la frecvențe mixte. Indiferent de tensiunea rețelei, acestea protejează împotriva impulsurilor și a curenților reziduali alternativi, precum și a curenților reziduali cu frecvențe mixte care deviază de la 50 Hz. Sunt rezistente la supratensiuni și furtuni. Întrerupătoarele cu caracteristica de declanșare B sunt protecția standard pentru circuitele de lumină și prize. Comutatoarele standard sunt proiectate pentru circuite cu o tensiune nominală de 230 V sau 400 V și o frecvență nominală de 50 Hz. Proprietăți: sensibil la curenți de defect AC și DC pulsatori ai frecvenței rețelei (tip A) și curenți de defect AC cu frecvențe mixte care nu sunt egale cu 50 Hz; dimensiuni reduse pentru toți curenții nominali; rezistență mare la scurtcircuit; indicator de poziție a contactului verde-roșu; indicator de declanșare cu curent rezidual; Borne de prindere cu jug cu protecție din spate și gamă largă de secțiuni transversale a terminalelor pentru cablarea șinei și cablurilor pe ambele părți de conectare; conductor neutru pe dreapta; glisier de blocare tri-stabil pentru instalare și demontare ușoară; Tip de montare: montare rapida pe sina DIN; poziție de instalare orice; introduce orice; Domenii de aplicare: protectia circuitelor din cladiri rezidentiale si nerezidentiale precum si instalatii industriale cu retele TN-S, TT si TN-CS. În rețelele IT, pot fi prevăzute RCBO pentru oprire în cazul unei a doua defecțiuni la pământ; Ideal pentru convertoare de frecvență monofazate, sisteme de alimentare cu comutație și sisteme de iluminat LED; Utilizarea în sisteme cu rețele TN-C și pentru protejarea circuitelor este exclusă. în care echipamentele electronice de putere pot provoca curenți de defect continuu lini sau curenți de defect cu frecvențe care nu sunt egale cu 50/60 Hz.

caracteristici

Atasamente

Fișă tehnică (doepke_09932304_dbl_en.pdf, 1,06 MB)

Fișă tehnică (doepke_09952141_derating_fibfic_inf_web_ml.pdf, 123,41 KB)

Schemă de circuit (doepke_09932101_ans_ml.jpg, 102,26 KB)

Declarație de conformitate RoHS (doepke_declaration_rohs_ml.pdf, 708,2 KB)

Declarație REACH (declarație REACH, )

Date 3D (doepke_drcbo_3_2p_stp_ml.zip, 608,35 KB)

Instrucțiuni de asamblare (doepke_3930289_drcbo_bed_web_ml.pdf, 179,69 KB)

Instrucțiuni de utilizare (doepke_3930289_drcbo_bed_web_ml.pdf, 179,69 KB)
