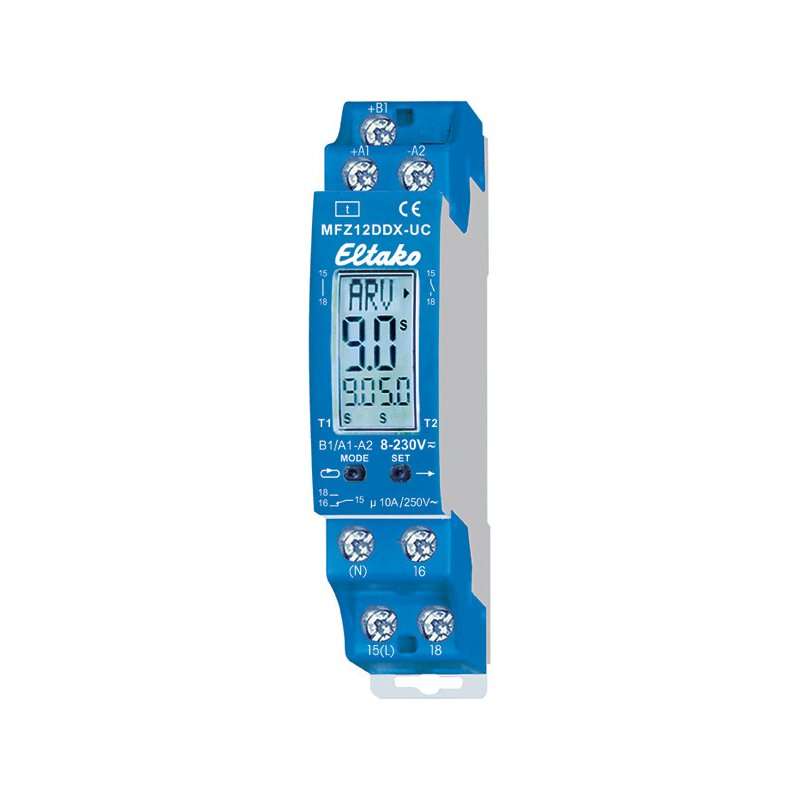

Releu de timp multifuncțional 10A digital 1 secunda pana la 99 de ore 1NO/NC

1 contact comutator fără potențial 10A/250V AC, lămpi LED 230V până la 200W, lămpi cu incandescență 2000W*. Pierdere în standby doar 0,05-0,5 wați. Dispozitiv de montaj modular pentru montare pe șină de montare DIN-EN 60715 TH35. 1 unitate de pas = 18 mm lățime, 58 mm adâncime. Cu tehnologia patentată Eltako duplex (DX), contactele, în mod normal, fără potențial, pot comuta în continuare la trecerea cu zero la comutarea tensiunii de 230 V AC 50 Hz și astfel reduc drastic uzura. Pur și simplu conectați conductorul N la borna (N) și L la 15(L). Acest lucru are ca rezultat o pierdere suplimentară în standby de doar 0,1 wați. Tensiune de control universal 8..230V UC. Tensiunea de alimentare ca tensiune de control. Atât funcția, cât și orele sunt introduse prin apăsarea unui buton și afișate digital pe un afișaj LC. Pentru aceasta trebuie folosite doar două butoane. La setarea orei, toate valorile pot fi introduse în intervalul de timp preselectat (0,1-9,9 sau 1-99 secunde, minute sau ore). Cel mai lung timp este de 99 de ore. Sunt posibile 600 de setări de timp. Orele introduse sunt (sunt) afișate continuu digital. Datorită utilizării unui releu bistabil, nu există pierderi de putere a bobinei și nicio încălzire ca rezultat, chiar și atunci când este pornit. După instalare, așteptați scurta sincronizare automată înainte ca consumatorul comutat să fie conectat la rețea. Funcții: RV = întârziere de eliberare. AV = Întârziere de răspuns. AV+ = Întârziere de răspuns aditivă. TI = ceas care începe cu puls. TP = ceas care începe cu pauză. IA = întârziere de răspuns controlată de impuls (de exemplu, deschidere automată a ușii). IF = modelator de puls. EW = pornire trecătoare. AW = ștergere. EAW = pornire și oprire trecătoare. ARV = răspuns și întârziere de eliberare. ARV+ = răspuns aditiv și întârziere de eliberare. ES = comutator de impuls. SRV = comutator de impuls cu întârziere de eliberare. ESV = comutator de impuls cu întârziere de eliberare și avertizare timpurie de oprire. ER = releu. ON = ON permanent. OFF = OPRIT permanent. Se poate introduce o a doua oră diferită pentru funcțiile TI, TP, IA, EAW, ARV și ARV+, de asemenea, cu un interval de timp diferit. Setarea orelor și funcțiilor: Apăsarea butonului MODE selectează elementul LCD care urmează să fie schimbat. Elementul accesat în prezent clipește. Apăsarea butonului SET modifică elementul accesat. Aceasta poate fi funcția, intervalul de timp, timpul T1 sau timpul T2 (doar TI, TP, IA, EAW, ARV și ARV+). Fiecare intrare se încheie cu tasta MODE. După setarea orei cu MODE, niciun element nu clipește - releul de timp este gata de funcționare. Data viitoare când butonul MODE este apăsat, ciclul de intrare începe de la început, toți parametrii setați sunt păstrați dacă nu sunt modificați cu SET. La 25 de secunde de la ultima operație și cu elementul încă intermitent, ciclul de intrare se încheie automat și modificările anterioare se pierd. Funcțiile de afișare ale afișajului LC: Dacă au fost selectate funcțiile ON sau OFF, nu este afișată nicio oră, sunt afișate doar ON sau OFF și simbolul contactului în poziția corectă. Pentru toate celelalte funcții, orele setate, scurtătura funcției și simbolul contactului sunt afișate în poziția corectă deschisă sau închisă. În timp ce timpul rulează, timpul de funcționare clipește și este afișat timpul rămas. Securitate în cazul unei căderi de curent: Parametrii setați sunt salvați într-o EEPROM și, prin urmare, sunt disponibili din nou imediat după o întrerupere de curent. * Sarcina maximă poate fi utilizată de la o întârziere sau un timp de ciclu de 5 minute. Pentru timpi mai scurti, sarcina maximă este redusă după cum urmează: până la 2 secunde la 15%, până la 2 minute la 30%, până la 5 minute la 60%.
