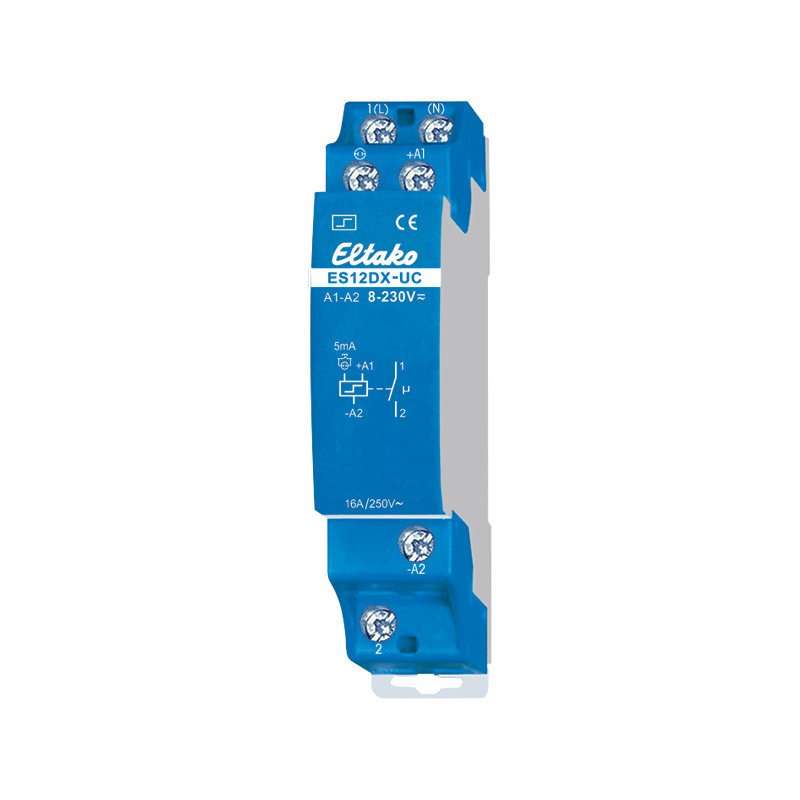

Releu impuls 1S / 16A 1TE electronic 8-230V AC/DC 2000W

1 contact fără potențial 16A / 250V AC, lămpi LED 230V până la 600W, lămpi cu incandescență 2000W. Nicio pierdere în standby. Dispozitiv modular pentru montare pe șină DIN-EN 60715 TH35. 1 modul = 18 mm lățime, 58 mm adâncime. Cu tehnologia patentată Eltako Duplex (DX), contactele, în mod normal, fără potențial, pot comuta în continuare în pasajul zero la comutarea 230V AC 50Hz și astfel reduc drastic uzura. Pentru a face acest lucru, pur și simplu conectați conductorul N la borna (N) și L la 1 (L). Acest lucru are ca rezultat o pierdere în standby de numai 0,1 wați. Dacă contactul este utilizat pentru a controla dispozitivele de comutare care nu comută ele însele la trecerea cu zero, (N) nu trebuie conectat, deoarece întârzierea suplimentară de închidere ar avea altfel efectul opus. Fie tensiune de comandă universală 8 .. 230V UC la intrarea de comandă + A1 / -A2 sau 230V cu până la 5mA curent lampa incandescentă la intrarea de comandă (L) / - A2 (N). Utilizarea simultană a două potențiale la intrările de control nu este permisă. Zgomot de comutare foarte scăzut. Nu este necesară alimentarea constantă, prin urmare nicio pierdere în standby. Tehnologia hibridă de ultimă generație combină avantajele controlului electronic fără uzură cu performanța ridicată a releelor ​​speciale. Datorită utilizării unui releu bistabil, nu există pierderi de putere a bobinei și nicio încălzire ca rezultat, chiar și atunci când este pornit. Contactul releului poate fi deschis sau închis în timpul punerii în funcțiune și este sincronizat la prima acționare. Atribuirea bornelor de conectare este identică cu comutatorul electromecanic de impuls S12-100-. Dacă acest comutator de impuls este într-un circuit care este monitorizat cu un separator de câmp FR12-230V, nu este necesară nicio sarcină de bază suplimentară. Totuși, tensiunea de monitorizare a FR12-230V trebuie setată la maxim și controlul se face numai prin A1-A2. Electronica nu are propria sursă de alimentare și, prin urmare, nu consumă energie în nicio poziție de contact. Curentul de control, care activează microcontrolerul, curge doar în timpul impulsului scurt de control de doar 0,2 secunde. Citește ultima stare de comutare din memoria sa nevolatilă, comută releul bistabil în direcția opusă și scrie noua stare de comutare înapoi în memorie.
