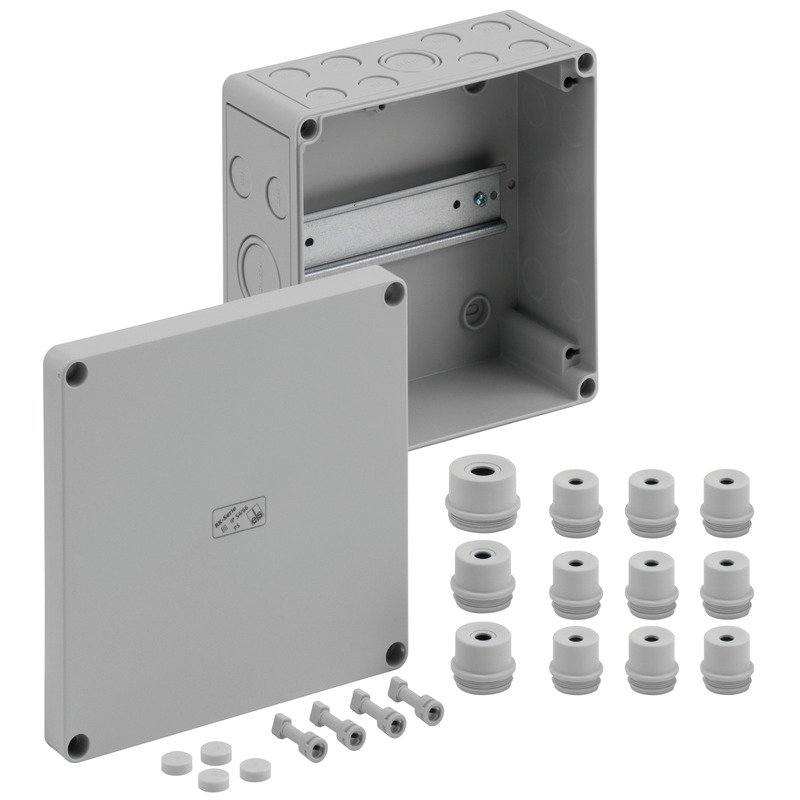

Doză industrială pentru cleme șir Spelsberg RKi 4/18-L IP54/IP66

Doză industrială configurabilă pentru cleme de șir

Spelsberg RKi 4/18-L este o doză industrială destinată realizării conexiunilor electrice ordonate și protejate, folosind cleme de șir sau borne montate pe șină DIN. Produsul reprezintă o soluție potrivită pentru automatizări, circuite de comandă, distribuții auxiliare, conexiuni între echipamente și instalații electrice amplasate în medii industriale sau în zone exterioare protejate.

Carcasa se livrează cu șină normată NS35, ceea ce permite configurarea instalației cu tipul și numărul de cleme necesare fiecărui proiect. Clemele nu sunt incluse, astfel încât electricianul poate selecta separat borne de trecere, cleme PE, cleme pentru conductor neutru, cleme etajate sau alte aparate compatibile cu șina DIN de 35 mm.

Protecție pentru instalații industriale solicitante

Corpul și capacul sunt fabricate din policarbonat, un material rezistent mecanic și potrivit pentru utilizare profesională. Carcasa are o rezistență la impact de IK08 și este declarată de producător cu grad de protecție IP54/IP66.

Materialul este rezistent la radiații UV și fără halogeni. Clasa de inflamabilitate este UL94 V2, iar rezistența la fir incandescent este de 960°C conform EN 60695-2-11. Aceste caracteristici o recomandă pentru instalații unde robustețea, siguranța materialelor și protejarea conexiunilor sunt criterii importante.

Garnitura capacului este realizată din poliuretan, iar șuruburile capacului sunt din poliamidă ranforsată cu fibră de sticlă. Carcasa este plombabilă și poate fi montată alături de alte carcase compatibile atunci când instalația trebuie extinsă.

Șină DIN NS35 și intrări pentru cabluri incluse

Doza include șina DIN NS35 și un set de 11 ștuțuri flexibile pentru introducerea cablurilor. Acest pachet simplifică pregătirea carcasei și permite adaptarea la mai multe diametre exterioare de cablu:

• 8 ștuțuri flexibile M20, IP54 – zonă de etanșare 8–13,5 mm;
• 2 ștuțuri flexibile M25, IP54 – zonă de etanșare 9–18,5 mm;
• 1 ștuț flexibil M32, IP54 – zonă de etanșare 13–23 mm.

Alegerea intrării trebuie făcută în funcție de diametrul exterior real al cablului, nu doar după secțiunea conductorului. Pentru păstrarea gradului de protecție urmărit, toate intrările, capacele și accesoriile trebuie montate și etanșate conform instrucțiunilor producătorului.

Atenție la IP66: carcasa este declarată IP54/IP66, însă ștuțurile flexibile livrate sunt specificate separat ca IP54. Dacă proiectul solicită protecție IP66 pentru ansamblul complet, trebuie folosite intrări de cablu certificate corespunzător și trebuie verificată configurația finală.

Aplicații recomandate

• cutii de conexiuni pentru utilaje și echipamente industriale;
• distribuirea circuitelor de comandă și semnalizare;
• conectarea senzorilor, actuatoarelor și consumatorilor auxiliari;
• instalații de automatizare și tablouri electrice secundare;
• spații tehnice, hale, depozite și zone de producție;
• instalații montate pe perete sau plafon;
• instalații în zone exterioare protejate.

Prin utilizarea unei carcase dedicate pentru cleme de șir, conexiunile pot fi organizate mai clar, inspectate mai ușor și protejate împotriva prafului, umidității și solicitărilor mecanice corespunzător configurației finale.

Specificații tehnice Spelsberg RKi 4/18-L

Conținutul livrării

• 1 carcasă Spelsberg RKi 4/18-L;
• 1 șină normată NS35;
• 8 ștuțuri flexibile IP54 M20;
• 2 ștuțuri flexibile IP54 M25;
• 1 ștuț flexibil IP54 M32;
• clemele de șir nu sunt incluse.
