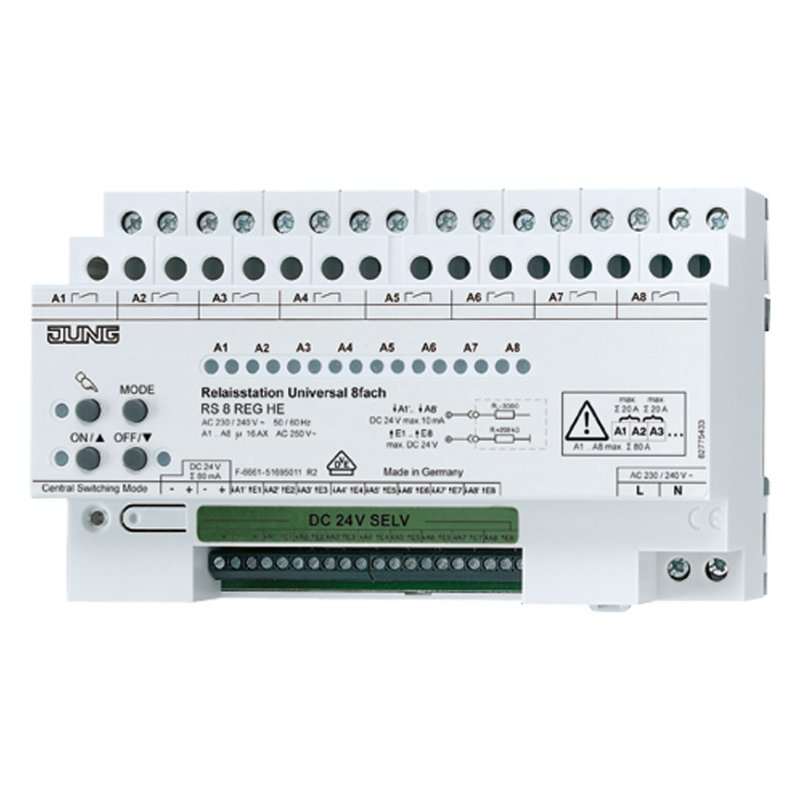

Stație relee universală de 8 canale 3000W 230VAC/24VDC 80mA inclusiv LED, JUNG RS8REGHE

Proprietățile produsului

Funcționare la fața locului: stația releu poate fi acționată folosind tastatura fără a fi nevoie de conectarea punctelor de control.

Controlul LED-urilor de feedback pe punctele de control. Stația releu are ieșiri de control A1' ... A8' pentru aceasta.

operare de contor

Funcționare cu buton

Funcționare jaluzele cu reglare a lamelelor Funcționare mixtă Este posibilă comutarea, butoanele și jaluzelele

Funcția centrală ON, OPRIT central: Pornirea sau oprirea comună a ieșirilor de sarcină

Posibilă comutare în paralel a două stații releu

Tensiune nominală: AC 230/240 V ~ , 50/60 Hz

Putere pierdută: 12,5 W

Putere în așteptare: 0,5 W

Lungime linie de comandă: max 100 m

Număr puncte de control

  modul senzor (Art. Nr.: SM 1608): max. 4 (și cu relee/stații de reglare a intensității luminii) conectate în paralel)

  Module buton 24 V AC/DC ( Contact normal deschis): în funcție de modulul buton, se ține cont de consumul de curent

  Modul buton (Art. Nr.: 4008 TSM): max 4 (tot cu releu/ stații de gradare conectate în paralel)

Puncte de funcționare

  Tensiune: DC 24 V SELV

  Capacitate curentă: Σ 80 mA

Intrări de comutare E1 ... E8

  Rezistență Ri: 200 kΩ

  Tensiune de comandă: DC 24 V SELV

Ieșiri de control A1' ... A8'

  Rezistență Ra: 330 Ω

  Tensiune de comandă : DC 24 V SELV

  Capacitate curentă: 10 mA

Conexiune la ieșire la rețea și la sarcină

  Tip de conexiune: Borne cu șurub

  solide: 1 x 1,5 ... 4 mm2

  cu fir fin fără manșon: 1 x 0,75 ... 4 mm2

  cu șuruburi fin cu manșon: 1 x 0,5 ... 2,5 mm2

Conexiune intrări de comutare / ieșiri de comandă / puncte de control

  Tip de conectare: terminale cu șurub

  solide: 1,5 mm²

  cu fire fin fără manșon: 1 mm²

  Filat fin cu manșon: 0,75 mm²

Ieșiri de sarcină A1 ... A8

  Tip de contact: contact NO fără potențial (contact μ)

  Capacitate de comutare per ieșire de sarcină: AC 250 V ~ / 16 AX

  Curentul de comutare al ieșirilor de sarcină: Σ 80 A Comutare curent

  al ieșirilor de sarcină adiacente: Σ 20 A

sarcini per ieșire

  Sarcină rezistivă: 3000 W

  Sarcină capacitivă: 16 A / max 140 µF

  Motoare jaluzele/ventilatoare: 1380 VA

Curenți de pornire: max 800 A (200 µs) max. 165 A (20 ms)

Lămpi

  cu incandescență: 3000 W

  Lămpi cu halogen HV: 2500 W

  Lămpi cu halogen BT cu

  transformatoare electronice: 1500 W

  transformatoare inductive: 1200 VA

  Lămpi fluorescente

  , necompensate: 1000 W

  compensat în paralel: 1160 W / 140 µF

  Circuit Duo: 2300 W / 140 µF

Balast electronic: în funcție de tip

Sarcină minimă: AC 12 V, 100 mA

Temperatura ambiantă: −5 ... +45 °C

Temperatura de depozitare: −25 . .. +70 °C

Lățimea de instalare: 144 mm (8 TE)

timp de blocare schimbarea direcției de mers: 1 s

ciclu de funcționare a obturatorului: 2 min
