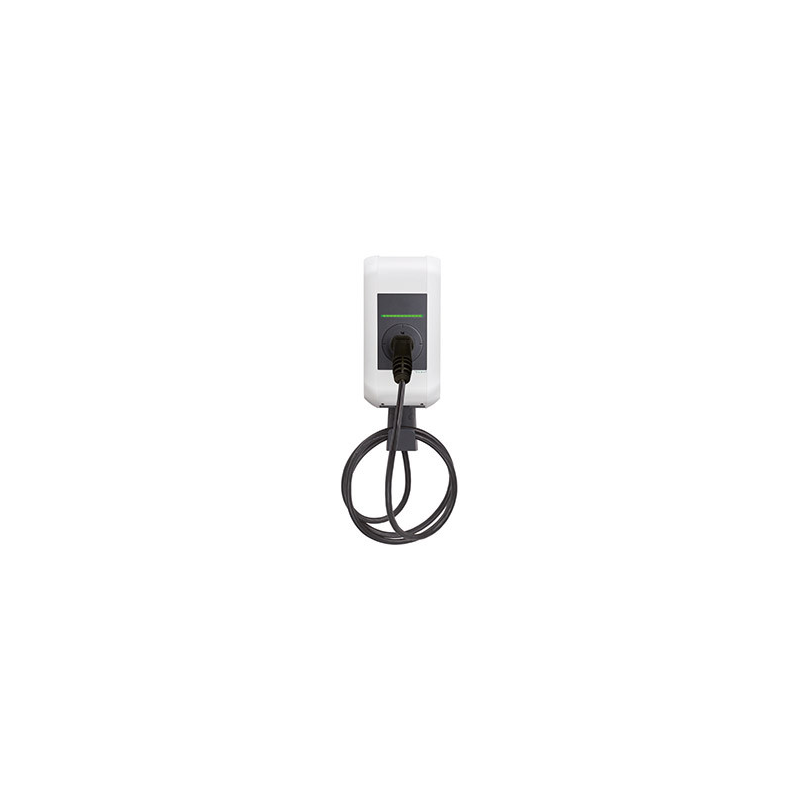

Wallbox KEBA KeContact P30 11 kW cu cablu Type 2 de 4 m

Wallbox KEBA KeContact P30 11 kW cu cablu Type 2 de 4 m

KEBA KeContact P30 Deutschland Edition DE440, cod 119.857, este o stație de încărcare auto pentru vehicule electrice și automobile plug-in hybrid echipate cu conector Type 2. Wallbox-ul permite încărcarea în curent alternativ la o putere de până la 11 kW și este prevăzut cu un cablu fix Type 2 de 4 metri.

Stația poate fi conectată monofazat sau trifazat, iar curentul de încărcare poate fi configurat la 10 A, 13 A sau 16 A. În configurația trifazată la 16 A, puterea maximă disponibilă este de 11 kW. Puterea efectivă depinde de instalația electrică, configurarea stației, cablul de alimentare și încărcătorul integrat în vehicul.

KEBA KeContact P30 este destinată instalării fixe pe perete sau pe un suport compatibil și poate fi folosită atât la interior, cât și la exterior. Carcasa are grad de protecție IP54 și rezistență la impact IK09.

Încărcare AC de până la 11 kW

Wallbox-ul utilizează modul de încărcare Mode 3, conform IEC 61851-1. Comunicarea dintre vehicul și stație permite controlarea procesului de încărcare și furnizarea energiei numai după realizarea corectă a conexiunii.

Într-o instalație trifazată, stația poate furniza până la 11 kW la 400 V și 16 A. Pentru vehiculele care acceptă numai încărcare monofazată, puterea va fi limitată de configurația instalației și de capacitatea încărcătorului de bord al mașinii.

Cablu Type 2 fix, cu lungimea de 4 metri

Cablul de încărcare Type 2 este montat permanent pe stație, ceea ce permite conectarea rapidă a vehiculului fără utilizarea unui cablu separat. Lungimea de 4 metri este potrivită atunci când wallbox-ul este montat aproape de locul obișnuit de parcare.

Înainte de stabilirea poziției de montaj, trebuie verificată amplasarea portului de încărcare al vehiculului și distanța până la stație. Cablul nu trebuie întins forțat, răsucit, prins sub roți sau așezat în zone în care poate fi deteriorat mecanic.

Monitorizare integrată a curenților reziduali DC

KEBA KeContact P30 119.857 este prevăzută cu monitorizare internă a curenților reziduali continui, RDC-DD, la o valoare de peste 6 mA, conform caracteristicilor definite de IEC 62955.

Monitorizarea DC integrată nu înlocuiește toate protecțiile electrice din amonte. Circuitul wallbox-ului trebuie echipat cu protecție diferențială și protecție la supracurent, alese conform instrucțiunilor KEBA, proiectului electric și cerințelor naționale aplicabile.

Conectivitate Ethernet și Modbus TCP

Stația dispune de interfață Ethernet și suportă comunicație UDP/Modbus TCP. Aceste funcții permit integrarea în anumite sisteme externe compatibile și transmiterea comenzilor acceptate de această variantă.

Varianta cu cod 119.857 nu trebuie confundată cu alte modele KEBA KeContact P30 echipate cu RFID, contor MID, LTE, WLAN sau funcții OCPP. Dotările trebuie verificate întotdeauna după codul exact al produsului.

Utilizare la interior și exterior

Gradul de protecție IP54 oferă protecție împotriva prafului în cantități care ar putea afecta funcționarea și împotriva stropirii cu apă. Rezistența mecanică IK09 contribuie la protejarea carcasei împotriva impacturilor mecanice.

Stația poate fi montată la interior sau exterior, într-o poziție care respectă instrucțiunile producătorului. Trebuie evitate zonele predispuse la acumulări de apă, temperaturi excesive, lovituri, substanțe corozive sau expunere directă intensă la soare.

Avantajele wallbox-ului KEBA KeContact P30

• putere de încărcare de până la 11 kW;
• încărcare AC Mode 3;
• cablu Type 2 fix, cu lungimea de 4 m;
• alimentare monofazată sau trifazată;
• curent configurabil la 10 A, 13 A sau 16 A;
• monitorizare integrată a curenților reziduali DC de 6 mA;
• interfață Ethernet;
• comunicație UDP/Modbus TCP;
• contact extern fără potențial pentru autorizarea încărcării;
• utilizare la interior și exterior;
• grad de protecție IP54;
• rezistență mecanică IK09;
• montaj pe perete sau pe suport compatibil;
• produs fabricat de KEBA în Austria.

Date tehnice KEBA KeContact P30 119.857

Ce trebuie verificat înainte de achiziție?

• dacă vehiculul utilizează un conector Type 2;
• puterea maximă AC acceptată de încărcătorul mașinii;
• dacă instalația permite alimentarea trifazată la 11 kW;
• puterea disponibilă în branșamentul clădirii;
• distanța dintre wallbox și portul de încărcare al vehiculului;
• poziția de montaj și lungimea cablului de 4 m;
• dimensionarea cablului de alimentare;
• protecția la supracurent și protecția diferențială necesare;
• necesitatea unor funcții precum RFID, contor MID sau OCPP, care nu sunt confirmate ca dotări ale acestei variante.

Montaj și protecții electrice

Wallbox-ul trebuie alimentat printr-un circuit dedicat, dimensionat corespunzător puterii, lungimii traseului, modului de pozare și condițiilor de instalare. Producătorul indică pentru funcționarea la 16 A o secțiune minimă orientativă de 5 × 2,5 mm², însă secțiunea finală trebuie calculată de proiectant sau electrician.

Monitorizarea DC de 6 mA integrată nu trebuie confundată cu un întrerupător diferențial complet. Protecțiile din amonte trebuie alese conform manualului KEBA, normelor aplicabile și proiectului instalației.

Montarea, conectarea, configurarea și punerea în funcțiune trebuie realizate exclusiv de personal calificat și autorizat. Înainte de instalare trebuie verificată capacitatea instalației și, dacă este necesar, obținute aprobările cerute de operatorul de distribuție.

Întrebări frecvente

Ce mașini pot fi încărcate cu KEBA KeContact P30?

Stația este compatibilă cu vehiculele electrice și plug-in hybrid prevăzute cu o conexiune AC Type 2. Puterea efectivă de încărcare depinde de încărcătorul de bord al mașinii.

Wallbox-ul încarcă întotdeauna cu 11 kW?

Nu. Puterea de 11 kW este disponibilă în configurație trifazată, la 400 V și 16 A. Dacă vehiculul sau instalația acceptă o putere mai mică, încărcarea se va realiza la valoarea maximă acceptată de toate componentele sistemului.

Cât de repede încarcă o stație de 11 kW?

Timpul depinde de capacitatea utilizabilă a bateriei și de puterea AC acceptată de vehicul. Orientativ, o baterie de 55 kWh ar necesita aproximativ 5 ore pentru o încărcare teoretică de la 0 la 100% la 11 kW. În practică, timpul poate fi mai mare.

Poate funcționa și monofazat?

Da, documentația indică funcționare monofazată sau trifazată. Puterea maximă va fi diferită în funcție de numărul de faze și curentul configurat.

Este inclus cablul de încărcare?

Da. Stația are un cablu Type 2 fix, cu lungimea de 4 metri.

Poate fi montată în exterior?

Da. Stația este destinată utilizării la interior și exterior și are protecție IP54 și IK09. Poziția de montaj trebuie să respecte instrucțiunile KEBA.

Are protecție DC integrată?

Da. Modelul are monitorizare internă RDC-DD pentru curenți reziduali continui de peste 6 mA. Protecțiile diferențiale și la supracurent din amonte rămân obligatorii conform proiectului.

Are RFID pentru controlul accesului?

Funcția RFID nu este confirmată ca dotare inclusă pentru varianta 119.857. Accesul poate fi controlat printr-un contact extern fără potențial, în cadrul unei soluții compatibile.

Are contor de energie integrat?

Nu este confirmat un contor de energie integrat pentru această variantă. Pentru măsurarea consumului poate fi necesar un contor extern compatibil.

Este compatibilă cu aplicația KEBA?

Posibilitățile de integrare depind de generația produsului, versiunea firmware și configurația rețelei. Compatibilitatea trebuie verificată pentru codul 119.857 înainte de achiziție.

Poate încărca folosind surplusul fotovoltaic?

Stația poate comunica prin UDP/Modbus TCP, dar încărcarea din surplus fotovoltaic necesită un sistem extern compatibil, configurarea comunicației și măsurarea fluxului de energie. Funcția nu trebuie considerată autonomă sau inclusă fără verificarea sistemului.
