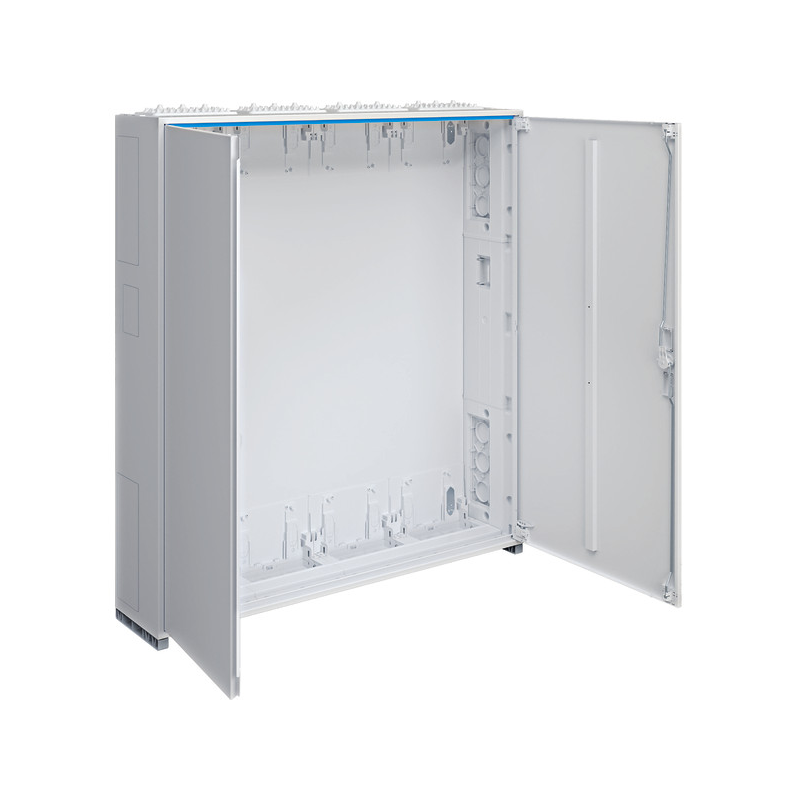

Tablou de distributie ,pana la 336 module 1100x1050x205mm universZ IP44 , gol

univers Z, 1100x1050x205 mm, clasa de protectie II, 336 unitati spatiale. Carcasă dulap conform DIN VDE 0603-1, standard dimensional DIN 43870 pentru montaj la suprafață, încastrabil sau parțial încastrat. Pentru instalarea unui sistem de distribuție a contorului de până la 355 A, tensiune nominală 230/400 V 50 Hz. Grad de protecție IP31 (IP44/IP54 conform DIN VDE 0470-1), clasa de protecție II dublu izolat, grad de protecție IP3X în spate usa. Constă dintr-un dulap cu ușă din tablă de oțel profilată stabilă, vopsită cu pulbere, arsă, cu grosimea de 1 mm. Căptușeală interioară realizată în întregime din plastic. Intrări de cabluri în partea de sus și de jos prin plăci de flanșă din plastic încorporate, pre-embosare din spate în partea din plastic și plăci laterale de flanșă din plastic încorporate în zona NAR (potrivit ca bucșă de bare colectoare), RfZ ( numai cu înălțimea de 1100 mm) și AAR. Ușă la nivel cu interiorul, Balamale reglabile, pot fi atașate fie la dreapta, fie la stânga cu un unghi de deschidere de 110°. Încuietoare uși cu came, de la o lățime de 800 mm și pentru toate dulapurile de la o înălțime de 1250 mm cu încuietoare cu tijă cu blocare în trei puncte. Încuietoarea ușii interschimbabilă cu alte încuietori. Dulapul poate fi flanșat unul lângă celălalt și deasupra celuilalt. Dimensiunea cabinetului de la 1 până la 5 câmpuri cu 72 până la 540 de unități de spațiu (PU). Notă: Utilizați întotdeauna un set de conectare (accesorii) pentru o conexiune dulap-dulap. În zona AAR, plăcile de flanșă din plastic pot fi îndepărtate și poate fi instalată opțional o priză SCHUKO sau o priză CEE. de la o lățime de 800 mm și pentru toate dulapurile de la o înălțime de 1250 mm cu bară de blocare cu blocare în trei puncte. Încuietoarea ușii interschimbabilă cu alte încuietori. Dulapul poate fi flanșat unul lângă celălalt și deasupra celuilalt. Dimensiunea cabinetului de la 1 până la 5 câmpuri cu 72 până la 540 de unități de spațiu (PU). Notă: Utilizați întotdeauna un set de conectare (accesorii) pentru o conexiune dulap-dulap. În zona AAR, plăcile de flanșă din plastic pot fi îndepărtate și poate fi instalată opțional o priză SCHUKO sau o priză CEE. de la o lățime de 800 mm și pentru toate dulapurile de la o înălțime de 1250 mm cu bară de blocare cu blocare în trei puncte. Încuietoarea ușii interschimbabilă cu alte încuietori. Dulapul poate fi flanșat unul lângă celălalt și deasupra celuilalt. Dimensiunea cabinetului de la 1 până la 5 câmpuri cu 72 până la 540 de unități de spațiu (PU). Notă: Utilizați întotdeauna un set de conectare (accesorii) pentru o conexiune dulap-dulap. În zona AAR, plăcile de flanșă din plastic pot fi îndepărtate și poate fi instalată opțional o priză SCHUKO sau o priză CEE.
