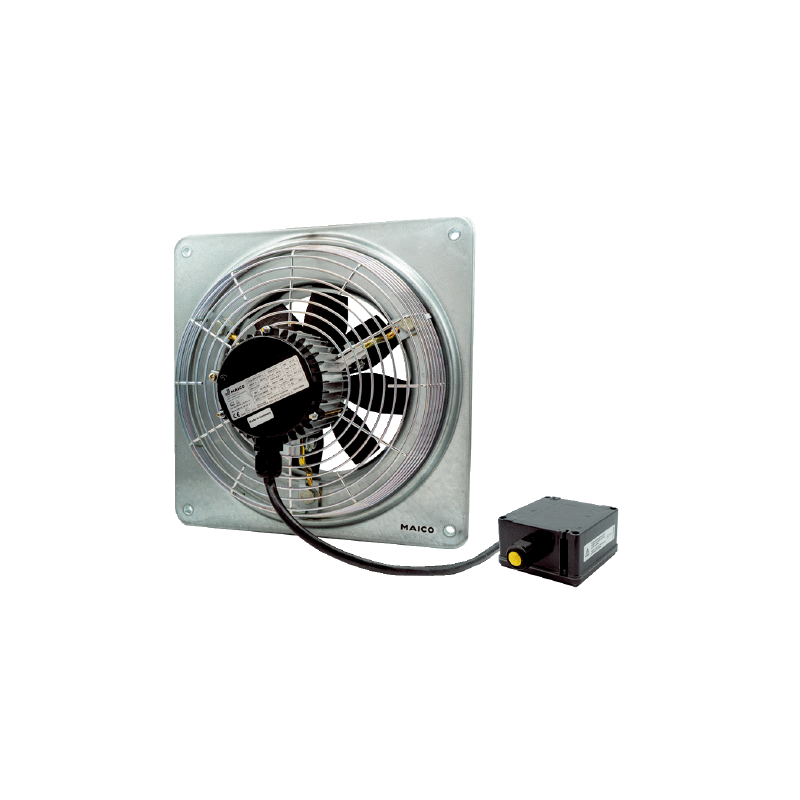

Ventilator axial de perete ATEX Maico DZQ 20/2 B Ex e – DN200

Ventilator axial de perete ATEX – Maico DZQ 20/2 B Ex e

Maico DZQ 20/2 B Ex e este un ventilator axial profesional, proiectat pentru montaj pe perete sau tavan, prevăzut cu placă de montaj pătrată și diametru nominal DN 200 mm. Echipamentul este destinat ventilării și evacuării aerului din spații în care poate apărea o atmosferă explozivă formată din gaze sau vapori inflamabili.

Ventilatorul este proiectat pentru utilizare în conformitate cu cerințele Directivei ATEX 2014/34/UE și poate fi utilizat în medii clasificate Zona 1 și Zona 2. Construcția robustă din tablă de oțel zincată, motorul trifazat și protecția IP64 permit utilizarea în aplicații comerciale și industriale solicitante.

Domenii de utilizare

• spații cu pericol de explozie, Zona 1 și Zona 2;
• camere pentru baterii și stații de încărcare;
• vopsitorii și spații în care pot apărea vapori inflamabili;
• laboratoare;
• ateliere și spații de producție;
• depozite și încăperi tehnice;
• instalații industriale de introducere sau evacuare a aerului;
• spații în care pot apărea gaze sau vapori din grupele Ex IIA și IIB, inclusiv hidrogen.

Performanță ridicată

Modelul DZQ 20/2 B Ex e oferă un debit maxim de aer de 1.090 m³/h, la o turație nominală de 2.950 rot/min. Motorul trifazat funcționează la 400 V / 50 Hz și are o putere nominală de 65 W.

Ventilatorul este reversibil și poate fi utilizat pentru introducerea sau evacuarea aerului. În funcționarea inversă, debitul de aer se reduce cu aproximativ 35%. Turația poate fi reglată cu un transformator compatibil, conform indicațiilor producătorului.

Protecție pentru medii cu pericol de explozie

Ventilatorul are clasificarea ATEX Ex II 2 G și marcajul de protecție Ex eb IIB + H2 T4 Gb / Ex h IIB + H2 T4 Gb. Produsul este destinat gazelor și vaporilor din grupele Ex IIA și IIB și este calificat suplimentar pentru utilizarea în atmosfere care conțin hidrogen.

Clasa de temperatură este T4, iar domeniul admis al temperaturii ambientale este cuprins între -40°C și +40°C.

Motorul este monitorizat termic prin termistor PTC conform DIN 44082. Pentru protecția ventilatorului este necesară conectarea termistorului la un sistem de declanșare corespunzător cerințelor ATEX. Maico recomandă sistemele MVS 6 sau TMS.

Construcție robustă pentru montaj pe perete

Modelul DZQ este prevăzut cu o placă pătrată din tablă de oțel zincată, cu dimensiunile de 345 × 345 mm. Diametrul nominal al ventilatorului este DN 200 mm, iar adâncimea totală este de aproximativ 220,5 mm.

Rotorul axial este realizat din material plastic conductiv, iar ventilatorul beneficiază de gradul de protecție IP64. Pe partea de aspirație este prevăzută o grilă de protecție împotriva contactului accidental.

Ventilatorul este proiectat pentru funcționare continuă în regim S1 și poate fi montat vertical sau orizontal, pe perete sau tavan.

Caracteristici principale

• ventilator axial de perete cu protecție la explozie;
• model: Maico DZQ 20/2 B Ex e;
• cod producător: 0083.0171;
• EAN / GTIN: 4012799831716;
• diametru nominal: DN 200 mm;
• debit maxim de aer: 1.090 m³/h;
• turație nominală: 2.950 rot/min;
• alimentare trifazată: 400 V, 50 Hz;
• putere nominală: 65 W;
• curent nominal: 0,23 A;
• curent maxim: 0,25 A;
• protecție ATEX pentru gaze, Zona 1 și Zona 2;
• clasificare ATEX: Ex II 2 G;
• marcaj: Ex eb IIB + H2 T4 Gb / Ex h IIB + H2 T4 Gb;
• clasă de temperatură T4;
• temperatură ambientală admisă: -40°C până la +40°C;
• grad de protecție IP64;
• funcționare continuă S1;
• montaj pe perete sau tavan;
• poziție de montaj verticală sau orizontală;
• placă de montaj pătrată 345 × 345 mm;
• carcasă din tablă de oțel zincată;
• rotor axial din material plastic conductiv;
• funcționare reversibilă;
• protecție termică prin termistor PTC;
• greutate aproximativă: 7,11 kg.

Indicații privind instalarea

Montarea, conectarea electrică și punerea în funcțiune trebuie efectuate exclusiv de personal calificat și autorizat pentru lucrări în zone cu pericol de explozie.

Pentru protecția termică este obligatorie utilizarea unui sistem de declanșare compatibil cu termistorul PTC al motorului. Maico recomandă sistemele de protecție MVS 6 sau TMS, care trebuie instalate în afara zonei cu pericol de explozie.

Înainte de comandă, verificați compatibilitatea produsului cu zona ATEX, grupa de gaze, temperatura ambientală și condițiile instalației. Pentru alegerea accesoriilor și verificarea compatibilității tehnice, vă rugăm să contactați echipa Electro-Instalații.
