Specificația cablului NYY și secțiunea transversală a cablului: Ce înseamnă abrevierea de tip NYY „în contextul cablurilor și firelor?”
Cablurile NYY sunt specificate în continuare prin abrevieri de tip constând din litere și cifre. Specificația cablurilor NYY oferă informații despre proiectarea și utilizarea intenționată a cablurilor și firelor. N "indică faptul că este un cablu standard conform standardului german VDE 0276-603 și" YY "este o abreviere pentru izolarea miezului din PVC și izolarea fasciculului de cabluri din PVC.
Un cablu NYY-J este un cablu de joasă tensiune cu conductor de protecție, întrucât un cablu NYY-O nu are un conductor de protecție. Specificația -J sau -O este urmată de numărul de miezuri și secțiunea transversală a conductorului în milimetri pătrați. De exemplu, cablul NYY 5x6 are cinci miezuri și o secțiune transversală de 6 mm².
În plus, cablurile NYY sunt de obicei prevăzute cu următoarele abrevieri:
RE: conductor rotund, cu un singur miez
RM: conductor rotund, multicore
SM: conductor în formă de sector, multicore "

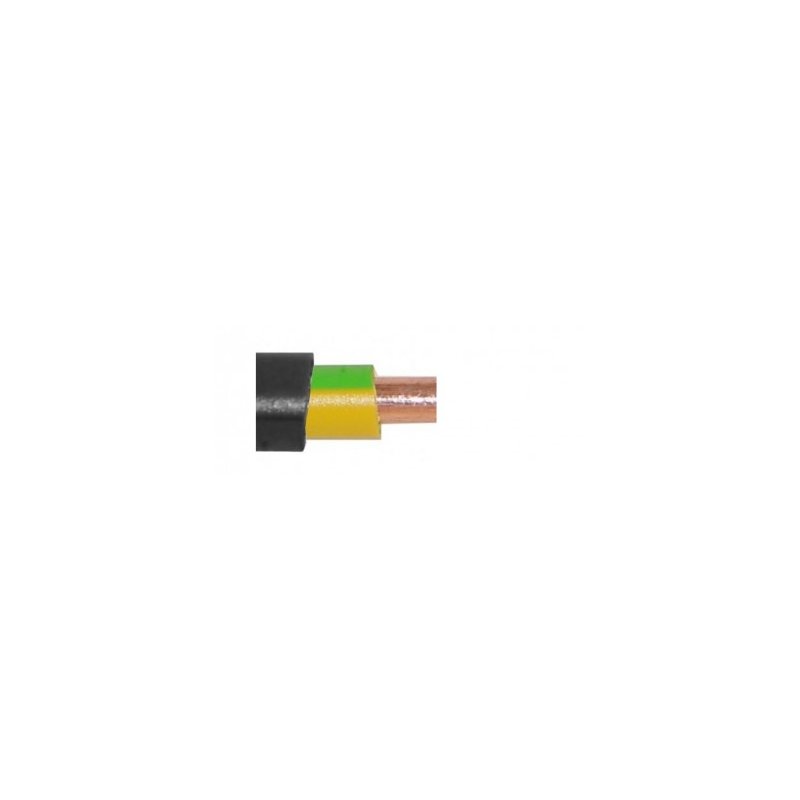

Exemplu pentru o specificație: cablu de alimentare NYY-J / -O 5x1.5
Numărul tarifului vamal (număr de cod) 85446010000000000
Standard VDE 0276-603
Material conductor cupru,
Construcția conductorului clasa 1, de la 25 mp clasa 2
Izolatie PVC DIV 4
Material de înveliș PVC DMV5
Culoarea învelișului exterior negru
Ignifug VDE 0482-332-1-2 / IEC 60332-1-2
Rezistent la UV da
Pentru utilizare în exterior da
Max. temperatura la conductor, ° C 70 ° C
Temperatura exterioară admisă a cablului, fixă, ° C 70 ° C
Temperatura permisă a cablului exterior, deplasată, ° C -5 - +70 ° C
Forma conductorului rundă
Forma conductorului (Faber) RE
Numărul de nuclee 1
Secțiune transversală nominală, mp 6 mm²
Rezistența conductorului 3,08 Ohm / km
Grosimea peretilor de izolare 1 mm
Curent de scurtcircuit (1 s) 0,69 kA
Inductivitate specifică 0,441 mH / km
Grosimea peretelui tecii 1,8 mm
Secțiunea transversală a conductorului concentric -
Raza de îndoire, instalare fixă 142,5 mm
diametru exterior aprox. 9,50 mm
Culoarea învelișului exterior negru
Rezistența la tracțiune (în timpul instalării) 300 N
Greutatea cuprului (GER) 58 kg / km
greutatea netă la 1000 130 kg
Unitate de măsură metru
VDE da
Tensiunea nominală 0,6 / 1 kV
Înmormântare directă da
Forma cablului rundă
Material de înveliș PVC
Fără halogen Nu
Rezistent la ulei Nu
Culoare negru
Construcția conductorului clasa 1 = solid
Izolatie PVC
