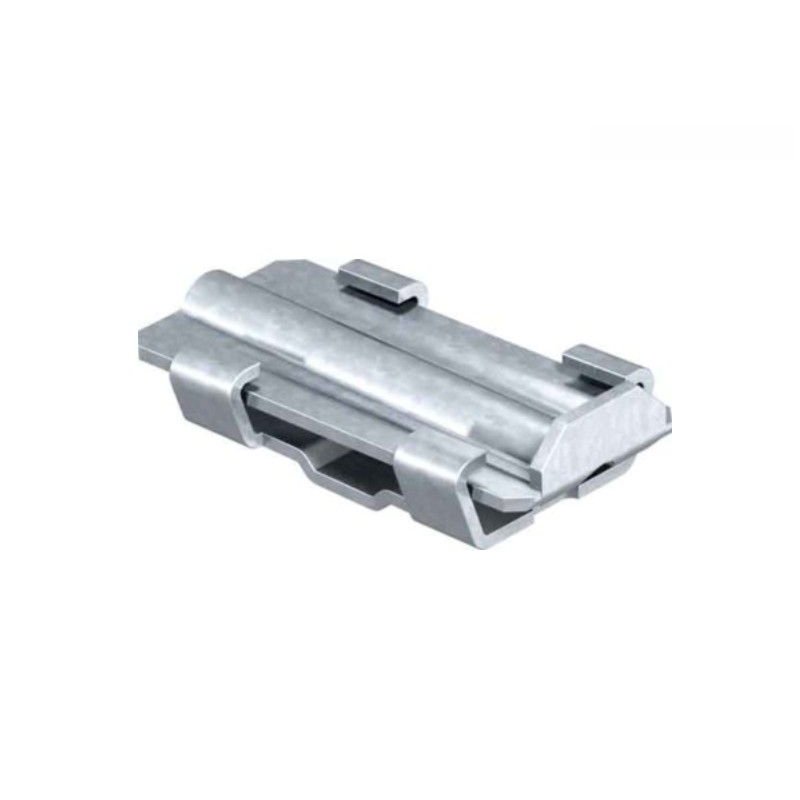

Conector cu pană pentru împământare, zincat, platbandă 30–40 mm

Conector cu pană Schuhmacher 1004 pentru benzi și conductoare de împământare

Schuhmacher SEB 1004 este o clemă de conectare cu pană, cunoscută în Germania sub denumirea Keilverbinder, destinată realizării conexiunilor între conductoarele de împământare în fundații din beton. Fabricată din oțel zincat, aceasta permite conectarea rapidă a benzilor metalice și a conductoarelor rotunde compatibile.

Conectorul este proiectat pentru realizarea conexiunilor în T, în cruce și paralele, fără necesitatea introducerii conductoarelor printr-un element de fixare închis.

Avantajele conectorului Schuhmacher SEB 1004

• Construcție metalică din oțel zincat.
• Sistem mecanic de fixare cu pană.
• Potrivit pentru benzi de împământare de 30–40 mm.
• Compatibil cu conductoare rotunde Ø8–10 mm.
• Permite conexiuni în T, în cruce și paralele.
• Destinat montajului în fundații din beton.
• Montaj practic, fără introducerea complicată a conductorului într-o clemă închisă.

Caracteristici tehnice

Utilizare în instalațiile de împământare

Conectorul Schuhmacher 1004 se utilizează pentru realizarea continuității electrice între conductoarele metalice ale sistemelor de împământare înglobate în fundații din beton. Este adecvat pentru conexiuni între două benzi sau între o bandă și un conductor rotund, în limitele dimensionale indicate de producător.

Înainte de montaj trebuie verificate compatibilitatea materialelor, condițiile de coroziune și cerințele proiectului. Pentru elementele expuse direct solului trebuie respectate cerințele aplicabile privind materialele rezistente la coroziune.

Întrebări frecvente

Ce este un Keilverbinder?

Este un conector mecanic cu pană utilizat pentru fixarea și conectarea conductoarelor metalice. Modelul Schuhmacher 1004 este destinat conductoarelor de împământare în fundații din beton.

Ce dimensiuni de bandă pot fi conectate?

Conectorul acceptă benzi cu lățimi de 30–40 mm, în configurațiile indicate de producător.

Poate conecta o bandă cu un conductor rotund?

Da. Este compatibil cu conductoare rotunde cu diametrul de 8–10 mm și benzi de împământare compatibile.

Este fabricat din inox V4A?

Nu. Modelul Schuhmacher 1004 este fabricat din oțel zincat St/tZn, nu din inox V4A.

Poate fi montat direct în pământ?

Aplicația declarată este conectarea conductoarelor în fundații din beton. Utilizarea în contact direct cu solul trebuie evaluată separat, conform proiectului și cerințelor privind protecția anticorozivă.
