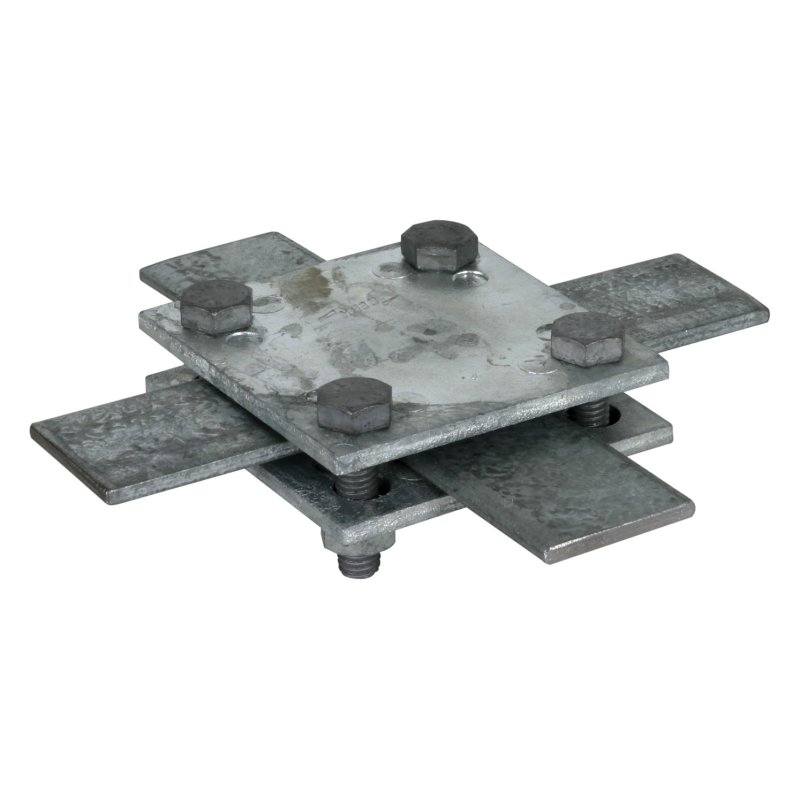

Clemă DEHN 320044 pentru conexiuni în cruce, în T și paralele între benzi de împământare.
Clemă cruce DEHN 320044 pentru bandă împământare 30–40 mm
320044
DEHN 320044 – KS FL40 STTZN este o clemă de conexiune în cruce, fabricată din oțel zincat la cald, destinată conectării a două benzi de împământare cu lățimea de 30–40 mm. Construcția fără placă intermediară, cu fixare prin șuruburi M8, permite realizarea conexiunilor electrice și mecanice în cruce, în T sau paralele, în cadrul instalațiilor de împământare și protecție împotriva trăsnetului. Conectorul este destinat aplicațiilor supraterane și subterane, în condițiile prevăzute de producător, conform DIN EN 62561-1.
Documentație tehnică DEHN 320044
📄 Fișă tehnică DEHN 320044 🔧 Documentație tehnică DEHN 320044 📐 Desen tehnic DEHN 320044 🧪 Raport de încercare MTR – DEHN 320044
Documentația tehnică prezentată este emisă de producătorul DEHN SE și este pusă la dispoziție de Electro-Instalații Elektrogrosshandel SRL pentru informarea și utilizarea corespunzătoare a produselor comercializate de compania noastră. Corespondența documentației cu produsele achiziționate de la societatea noastră este confirmată pe baza codului de produs și a documentelor de achiziție, după caz. Pentru produsele achiziționate din alte surse, societatea noastră nu își asumă responsabilitatea verificării corespondenței dintre documentația prezentată și produsele respective. Confirmarea corespondenței documentației de către societatea noastră este valabilă exclusiv pentru produsele achiziționate de la Electro-Instalații Elektrogrosshandel SRL.
Cumpărături în siguranțăConexiunea cu magazinul este securizată, iar plățile online sunt procesate prin parteneri autorizaț
Livrare rapidă și transparentă(editeaza cu modulul Reconfortarea clientilor)
Retur simplu și transparentProdusele eligibile pot fi returnate în termenul legal, conform politicii de retur. Contactează-ne
Clemă de conexiune în cruce DEHN 320044 – KS FL40 STTZN
DEHN 320044 este un conector pentru realizarea legăturilor electrice și mecanice între două benzi de împământare cu lățimea de 30–40 mm. Fabricat din oțel zincat la cald, conectorul este destinat instalațiilor de împământare și sistemelor de protecție împotriva trăsnetului.
Construcția fără placă intermediară permite conectarea benzilor în cruce, în T sau paralel. Fixarea se realizează cu șuruburi M8, asigurând o conexiune mecanică stabilă atunci când montajul este executat conform instrucțiunilor producătorului.
Avantaje și caracteristici
- Conectarea a două benzi metalice cu lățimea de 30–40 mm.
- Construcție din oțel zincat la cald.
- Strat de zinc de aproximativ 50 µm, conform DIN EN 1461.
- Conexiuni în cruce, în T și paralele.
- Construcție fără placă intermediară.
- Fixare cu șuruburi M8 x 30 mm.
- Utilizare în conexiuni supraterane și subterane.
- Conform DIN EN 62561-1.
Specificații tehnice DEHN 320044
| Producător | DEHN SE |
| Referință | 320044 |
| Tip | KS FL40 STTZN |
| EAN / GTIN | 4013364021501 |
| Material clemă | Oțel zincat la cald, St/tZn |
| Domeniu conectare bandă / bandă | 30–40 / 30–40 mm |
| Dimensiuni element metalic | 70 × 70 × 3 mm |
| Șuruburi | M8 × 30 mm |
| Material șuruburi / piulițe | Oțel zincat la cald |
| Acoperire zinc | Aproximativ 50 µm |
| Curent de scurtcircuit, 1 s, max. 300 °C | 12,6 kA |
| Standard | DIN EN 62561-1 |
| Greutate netă | 301 g |
| Greutate brută declarată | 305,8 g |
| Ambalare producător | 25 bucăți |
| Cod tarifar vamal DEHN | 85359000 |
Utilizare în instalațiile de împământare
Clemă DEHN 320044 se utilizează pentru conectarea benzilor de împământare din oțel zincat în sistemele de dispersie și echipotențializare. Poate fi folosită pentru conexiuni supraterane și subterane, în condițiile de montaj și protecție anticorozivă prevăzute de proiect.
La montaj trebuie verificată compatibilitatea materialelor conectate și trebuie respectate cerințele privind continuitatea electrică, rezistența mecanică și protecția împotriva coroziunii.
Întrebări frecvente
Ce dimensiuni de bandă acceptă DEHN 320044?
Conectorul este proiectat pentru două benzi de împământare, fiecare cu lățimea de 30–40 mm.
Se poate utiliza pentru bandă de împământare 40 × 4 mm?
Da, lățimea de 40 mm se încadrează în domeniul de conectare indicat de producător. Trebuie verificată și compatibilitatea configurației de montaj.
Este fabricat din inox V4A?
Nu. Modelul 320044 este realizat din oțel zincat la cald, St/tZn.
Are placă intermediară?
Nu. Modelul KS FL40 STTZN este construit fără placă intermediară.
Este potrivit pentru protecție împotriva trăsnetului?
Este destinat conexiunilor din sistemele de împământare și protecție împotriva trăsnetului, conform DIN EN 62561-1. Clasificarea exactă a capacității de conducere a curentului de trăsnet trebuie verificată în certificatul de încercare corespunzător.
