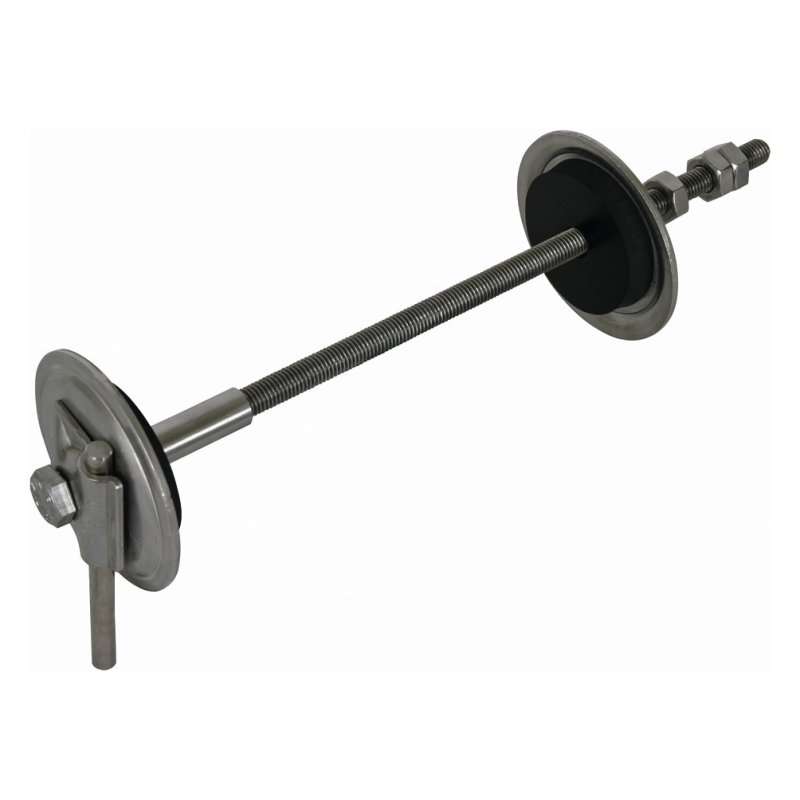

Trecere etanșă pentru împământare DEHN 478430, 300–500mm

Trecere etanșă pentru împământare și echipotențializare

DEHN 478430 – EWD MVK8.10 M10 L300 500 V4A este o trecere profesională prin perete, utilizată pentru conducerea etanșă a conductoarelor de împământare sau de echipotențializare prin ziduri, pereți și elemente de construcție.

Produsul este recomandat în special pentru subsoluri, camere tehnice, fundații, pereți aflați în contact cu solul și alte zone în care pătrunderea apei prin punctul de trecere trebuie prevenită.

Etanșare verificată la presiunea apei

Principalul avantaj al produsului DEHN 478430 este realizarea unei treceri electrice etanșe prin perete, fără a compromite continuitatea sistemului de împământare.

Sistemul a fost verificat la o presiune a apei de până la 1 bar. Această valoare corespunde unei situații de instalare la o adâncime de până la aproximativ 10 metri față de apa stagnantă.

Etanșarea se realizează prin presarea discurilor și garniturilor din neopren pe suprafețele peretelui, folosind principiul flanșei fixe și al flanșei mobile. Strângerea controlată formează o barieră mecanică împotriva infiltrării apei.

Construcție premium din inox V4A

Toate componentele orientate către sol sunt realizate din oțel inoxidabil NIRO V4A, ales pentru rezistența sa ridicată la coroziune în medii umede și în contact cu solul.

Producătorul indică următoarele clase de material:

• 1.4571;
• 1.4404;
• 1.4401;
• echivalente ASTM/AISI: 316Ti, 316L și 316.

Folosirea inoxului V4A contribuie la obținerea unei conexiuni durabile și la reducerea riscului de degradare provocată de umiditate, condens sau contactul cu solul.

Pentru pereți cu grosimea de 300–500 mm

Trecerea este reglabilă și poate fi utilizată pentru pereți cu grosimea cuprinsă între 300 și 500 mm. Tija filetată M10 are lungimea oficială de 508 mm.

Această plajă de reglaj permite adaptarea produsului la numeroase tipuri de pereți din beton, zidărie sau elemente prefabricate.

Clemă MV pentru conductoare rotunde de 8–10 mm

Produsul este livrat pregătit pentru conectare și include o clemă MV din inox V4A. Clema este destinată conductoarelor rotunde cu diametrul de 8–10 mm, utilizate în instalațiile de împământare, echipotențializare și protecție împotriva trăsnetului.

Înaintea montajului trebuie verificată compatibilitatea conductorului și a materialelor pentru evitarea coroziunii electrochimice.

Poate fi montată și ulterior

DEHN 478430 este adecvată inclusiv pentru instalarea ulterioară într-un perete deja executat. Pentru montaj este necesară o gaură cu diametrul de numai 14 mm.

În cazul construcțiilor noi, trecerea poate fi amplasată și prin distanțierul cofrajului, dacă soluția de execuție permite acest lucru.

Montajul poate fi realizat din interior de către un singur instalator. Contrapiulițele interioare permit fixarea tijei filetate în timpul strângerii.

Continuitate electrică și rezistență la scurtcircuit

Pe lângă funcția de etanșare, produsul trebuie să asigure o conexiune electrică sigură între conductorul exterior de împământare și instalația interioară de echipotențializare.

Curentul de scurtcircuit declarat este de 2,7 kA timp de o secundă, la 50 Hz și la o temperatură maximă de 300°C.

Conformitate DIN EN 62561-1

Trecerea DEHN 478430 respectă cerințele standardului DIN EN 62561-1 pentru componentele de conexiune utilizate în sistemele de protecție împotriva trăsnetului.

Este o soluție profesională pentru proiecte în care siguranța electrică, protecția împotriva coroziunii și etanșarea construcției sunt criterii importante.

Aplicații recomandate

• trecerea conductorului de împământare prin pereții subsolului;
• legătura dintre priza de pământ și bara principală de echipotențializare;
• instalații de protecție împotriva trăsnetului;
• camere tehnice și spații subterane;
• fundații și pereți aflați în contact cu solul;
• clădiri rezidențiale, comerciale și industriale;
• construcții noi și lucrări de modernizare;
• zone în care este necesară împiedicarea infiltrațiilor de apă.

Date tehnice

Întrebări frecvente

La ce se folosește DEHN 478430?

Produsul permite trecerea etanșă printr-un perete a unui conductor de împământare sau echipotențializare, menținând continuitatea electrică și limitând riscul infiltrațiilor de apă.

Pentru ce grosime de perete este potrivit?

Este reglabil pentru pereți cu grosimea cuprinsă între 300 și 500 mm.

Care este lungimea corectă?

Lungimea oficială a tijei filetate este de 508 mm. Denumirea comercială de 520 mm întâlnită în unele cataloage nu este valoarea indicată în fișa tehnică DEHN.

Ce conductor poate fi conectat?

Clema MV inclusă este destinată conductoarelor rotunde cu diametrul de 8–10 mm.

Produsul este rezistent la apă sub presiune?

Ansamblul a fost verificat la o presiune de până la 1 bar, reprezentând o situație de instalare de până la aproximativ 10 m față de apa stagnantă.

Poate fi montat într-un perete deja construit?

Da. Este conceput inclusiv pentru montaj ulterior, prin executarea unei găuri cu diametrul de 14 mm.

Este fabricat integral din inox?

Componentele orientate către sol, discurile, tija și elementele metalice relevante sunt realizate din inox V4A. Garniturile de etanșare sunt din neopren.

Poate fi folosit pentru protecția împotriva trăsnetului?

Da, ca element de trecere și conectare în cadrul unei instalații proiectate conform normelor. Produsul respectă DIN EN 62561-1.

Poate înlocui hidroizolația peretelui?

Nu. Produsul etanșează punctul de trecere al conductorului, dar nu înlocuiește sistemul general de hidroizolație al construcției.
