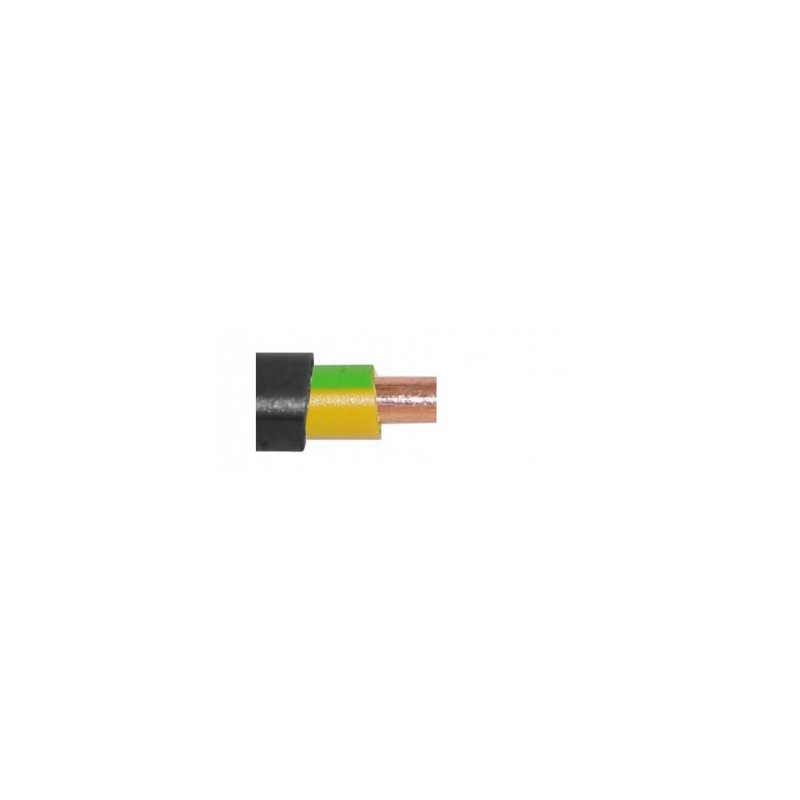

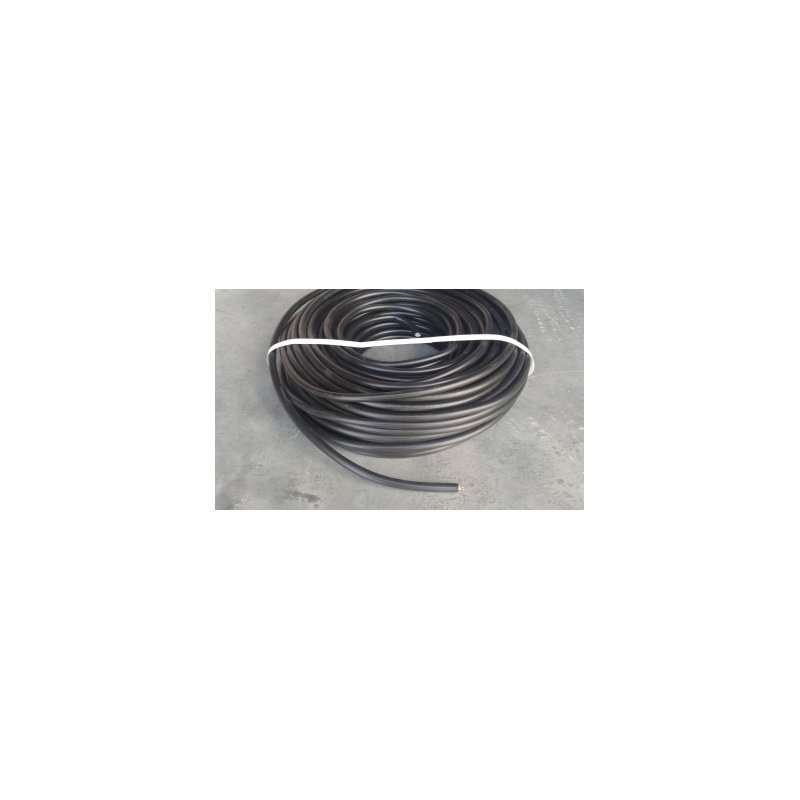

Cablu NYY-J , 1x 16 mm² ,ignifug conform EN 60332-1-2

Cablu NYY / EYY 1x16 mm² – conductor unipolar pentru alimentări și distribuție

Cablu NYY / EYY 1x16 mm² este un cablu de energie din cupru, cu izolație PVC și manta exterioară PVC, destinat instalațiilor electrice fixe. În practică este ales pentru legături între tablouri, coloane electrice de putere redusă spre medie și trasee unipolare executate pe fază, nul sau protecție, după soluția din proiect, mai ales atunci când traseul trebuie să fie rezistent și ușor de executat.

Un avantaj important al cablului NYY / EYY este că poate fi montat direct în pământ, în beton, în exterior sau în zone umede, conform fișei tehnice, normelor aplicabile și proiectului electric. Pentru multe lucrări, acest lucru înseamnă mai puține tuburi de protecție, mai puține accesorii pe traseu și timp de montaj redus.

Utilizări recomandate pentru Cablu NYY / EYY 1x16 mm²

• legături între tablouri electrice și bare de distribuție;
• coloane electrice și alimentări principale sau secundare;
• trasee unipolare pentru faze, nul sau protecție, conform proiectului;
• montaj în spații tehnice, exterior, beton sau subteran;
• lucrări unde se cere o secțiune mare și traseu fix;

La cablurile unipolare, fiecare conductor se montează conform schemei electrice: fază, nul sau conductor de protecție se aleg separat, după caz. Această soluție este folosită des la secțiuni mari, unde traseul și tablourile cer flexibilitate la gruparea conductoarelor.

NYY și EYY – același tip de cablu, denumiri diferite

NYY și EYY desemnează tehnic același tip de cablu de energie cu izolație PVC și manta PVC. Diferența ține de norma și denumirea folosită pe piața de distribuție: NYY este denumirea folosită în Germania, conform VDE, iar EYY este denumirea folosită în Austria, conform ÖVE. Pentru produsul corespunzător, domeniul de utilizare și condițiile de pozare sunt echivalente.

De ce este mai practic decât un cablu obișnuit de interior?

Spre deosebire de cablurile destinate în principal montajului protejat în interior, cablul NYY / EYY are o manta exterioară mai potrivită pentru trasee fixe expuse, îngropate sau turnate în beton. Poate simplifica lucrarea când alimentarea trece prin curte, platforme, hale, grădini, subsoluri tehnice sau între două clădiri.

• permite pozare directă în sol, acolo unde proiectul permite;
• poate fi utilizat în beton și zone umede, cu respectarea condițiilor tehnice;
• reduce necesarul de tuburi sau canale pe trasee lungi;
• este potrivit pentru exterior și trasee fixe solicitante;
• ajută la o execuție mai rapidă și mai curată a alimentărilor electrice.

Ce înseamnă marcajul NYY?

Litera N indică un cablu standardizat conform VDE, iar cele două litere Y indică izolație din PVC pentru conductoare și manta exterioară din PVC. La cablurile cu mai multe conductoare, marcajul J arată că există conductor de protecție verde-galben, iar marcajul O indică lipsa conductorului de protecție verde-galben.

Abrevieri întâlnite la cablurile NYY / EYY

• RE – conductor rotund, monofilar;
• RM – conductor rotund, multifilar;
• SM – conductor sectorial, multifilar;
• DIN EN 60228 – clase de construcție pentru conductor;
• HD 308 S2 – identificarea miezurilor.

Alegerea secțiunii se face după puterea consumatorilor, lungimea traseului, metoda de pozare, temperatura mediului, protecția la suprasarcină și cerințele proiectului. Pentru dimensionare corectă se verifică întotdeauna proiectul electric și normativele aplicabile.
