Descărcător de supratensiune EATON, 4p, 280VAC, 4x20kA

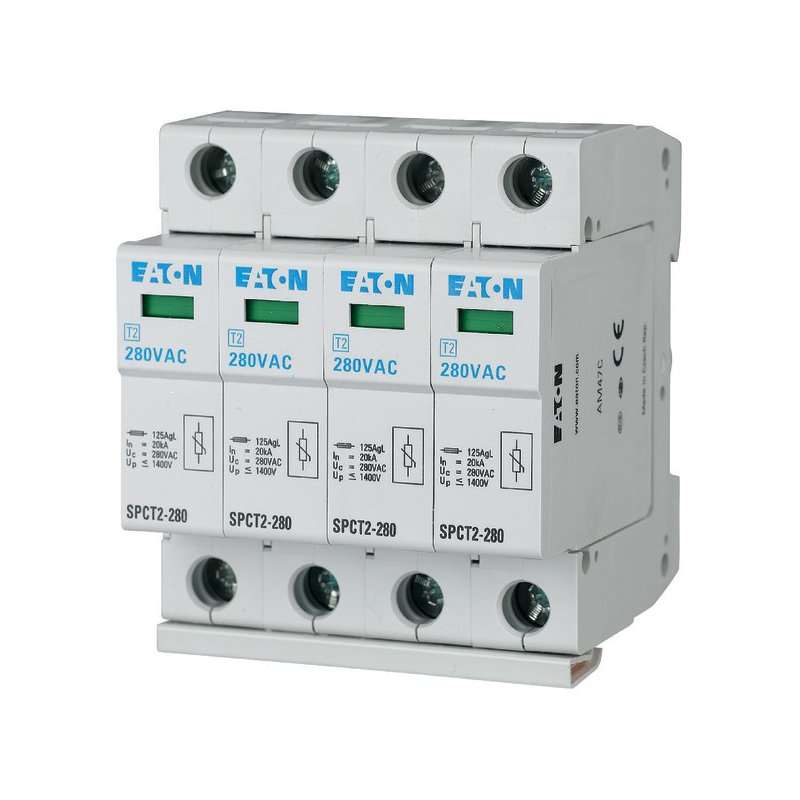

Descărcător de supratensiune EATON SPCT2-280/4 tip 2, 4 poli

EATON / Moeller SPCT2-280/4 este un dispozitiv de protecție la supratensiune, tip 2, destinat instalațiilor electrice de joasă tensiune. Se utilizează în tablouri electrice pentru protejarea instalațiilor și echipamentelor împotriva supratensiunilor tranzitorii cauzate de comutații în rețea sau de lovituri indirecte de trăsnet.

Produsul este potrivit pentru instalații în rețele de tip TN, TN-S și TN-C-S, se montează pe șină DIN TH35 și ocupă 4 module în tablou. Este o soluție practică pentru tablouri rezidențiale, comerciale și tehnice unde se dorește protecție modulară Eaton împotriva supratensiunilor.

Unde se utilizează EATON SPCT2-280/4?

• în tablouri electrice principale sau secundare;
• în instalații de joasă tensiune cu rețele TN, TN-S și TN-C-S;
• pentru protecția circuitelor și consumatorilor împotriva supratensiunilor tranzitorii;
• în locuințe, spații comerciale, birouri și zone tehnice;
• în tablouri unde se folosesc componente modulare Eaton / Moeller;
• în instalații cu echipamente electronice, surse LED, pompe, centrale, automatizări sau aparatură de control.

Ce protejează un SPD tip 2?

Un descărcător de supratensiune tip 2 limitează vârfurile de tensiune care pot apărea în instalație în urma proceselor de comutare, perturbațiilor din rețea sau influențelor atmosferice. Aceste supratensiuni pot deteriora echipamente electrice și electronice, chiar dacă instalația este protejată cu siguranțe automate sau întrerupătoare diferențiale.

Siguranțele automate protejează în principal la suprasarcină și scurtcircuit, iar diferențialele protejează la curenți reziduali. Pentru protecția împotriva supratensiunilor tranzitorii este necesar un dispozitiv SPD dedicat, ales în funcție de sistemul de rețea și poziția tabloului în instalație.

Avantaje EATON / Moeller SPCT2-280/4

• SPD tip 2: potrivit pentru protecția tablourilor și subdistribuțiilor electrice;
• 4 poli: soluție modulară pentru instalații trifazate cu nul;
• 280 V AC: tensiune maximă de funcționare continuă potrivită pentru aplicații de joasă tensiune;
• Curent nominal 20 kA: protecție la supratensiuni cu undă 8/20 µs;
• Curent maxim 40 kA: capacitate ridicată de descărcare pentru un dispozitiv modular de tablou;
• Semnalizare optică: starea dispozitivului poate fi verificată rapid direct în tablou;
• Compatibilitate Eaton: poate fi integrat în tablouri cu aparataj modular Eaton / Moeller;
• Montaj pe șină DIN TH35: instalare rapidă în tablouri electrice standard.

Date tehnice principale

• Producător: Moeller Eaton;
• Tip producător: SPCT2-280/4;
• Cod articol producător: 167596;
• EAN: 4015081640874;
• Tip produs: descărcător de supratensiune pentru instalații electrice de joasă tensiune;
• Clasă SPD: tip 2 / clasa de testare II;
• Standard SPD: EN 61643-11, IEC 61643-1 + A1;
• Număr conductori: 4, fără conductorul de protecție;
• Lățime: 4 TE;
• Tensiune nominală AC: 280 V;
• Tensiune maximă de funcționare continuă AC: 280 V;
• Curent nominal de descărcare In: 20 kA, undă 8/20 µs;
• Curent maxim de descărcare Imax: 40 kA, undă 8/20 µs;
• Nivel de protecție: 1,4 kV;
• Rețele compatibile: TN, TN-S și TN-C-S;
• Rețea TT: nu;
• Rețea TN-C: nu;
• Montaj: șină DIN TH35;
• Semnalizare pe dispozitiv: optică;
• Contact de semnalizare la distanță: nu, dar se poate atașa auxiliarul SPC-S-HK pentru raportare la distanță;
• Grad de protecție: IP20;
• Secțiune conductor flexibil: până la 35 mm²;
• Secțiune conductor rigid: până la 25 mm²;
• Backup integrat: nu;
• Conformitate: RoHS;
• Cod tarif vamal: 85365080.

Semnalizare și integrare în tablouri Eaton

Descărcătorul are semnalizare optică pe dispozitiv, astfel încât starea de funcționare poate fi verificată direct în tablou. Pentru aplicații unde este necesară raportarea stării către un sistem extern, se poate atașa comutatorul auxiliar SPC-S-HK, destinat semnalizării la distanță.

Produsul poate fi utilizat împreună cu aparatajul modular Eaton / Moeller și este potrivit pentru tablouri în care se folosesc componente din gama Xtra Combinations.

Standarde și cerințe de proiectare

EATON SPCT2-280/4 este un descărcător de supratensiune SPD tip T2 conform EN 61643-11 și clasa de testare II conform IEC 61643-1 + A1. Alegerea și montajul SPD-ului trebuie realizate în funcție de sistemul de rețea, tabloul în care se instalează, protecția de rezervă și coordonarea cu celelalte protecții din instalație.

În instalațiile electrice moderne, protecția la supratensiune este importantă pentru protejarea echipamentelor electronice, automatizărilor, sistemelor de iluminat LED, pompelor, centralelor, echipamentelor IT și aparaturii de control. Montajul trebuie realizat de personal calificat, conform proiectului electric, instrucțiunilor producătorului și normativelor aplicabile.

Recomandare de utilizare

EATON / Moeller SPCT2-280/4 este recomandat pentru tablouri electrice TN-S și TN-C-S unde se dorește o protecție tip 2 compactă, cu 4 poli, semnalizare optică și integrare ușoară în sisteme modulare Eaton. Este potrivit pentru subdistribuții, tablouri de locuințe, spații comerciale și aplicații tehnice în care protecția împotriva supratensiunilor tranzitorii este importantă.
