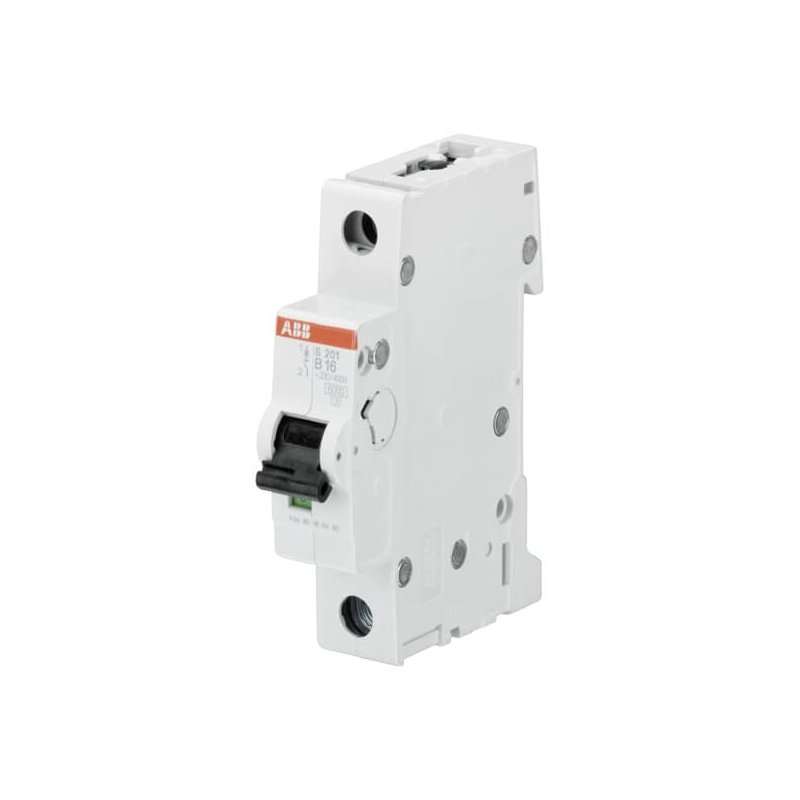

Disjunctor automat ABB S201 B32A , 1 pol , 6kA , 32A , curba B

Disjunctor automat ABB S201-B32, 1 pol, 32A, curba B

ABB S201-B32 este un întrerupător automat modular din seria ABB S200, destinat protecției circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Modelul are 1 pol, curent nominal de 32A, caracteristică de declanșare curba B și capacitate de rupere de 6kA.

Disjunctorul se montează pe șină DIN în tablouri electrice modulare și este utilizat în instalații rezidențiale, comerciale sau tehnice. Curba B este recomandată pentru circuite cu curenți de pornire reduși, unde protecția trebuie să reacționeze rapid la suprasarcină sau scurtcircuit.

Unde se utilizează ABB S201-B32?

• alimentări monofazate dimensionate pentru 32A, conform proiectului electric;
• circuite tehnice și consumatori fără vârfuri mari de curent la pornire;
• subdistribuții și tablouri electrice unde este necesară protecție de 32A;
• instalații rezidențiale, comerciale și zone tehnice;
• circuite unde este necesar un disjunctor 1 pol, 32A, curba B;
• protecția cablurilor și liniilor electrice la suprasarcină și scurtcircuit.

Ce înseamnă curba B?

Caracteristica de declanșare B este utilizată pentru circuite cu curenți de pornire reduși. Este potrivită pentru consumatori care nu produc vârfuri mari de curent la pornire și pentru alimentări unde este necesară declanșare rapidă la curenți de defect.

Față de curba C, curba B declanșează mai repede la curenți de defect mai mici. Alegerea corectă se face în funcție de tipul consumatorului, lungimea traseului, secțiunea cablului, metoda de pozare și curentul de scurtcircuit disponibil în punctul de instalare.

Avantaje ABB S201-B32

• Protecție la suprasarcină și scurtcircuit: protejează cablurile și circuitele electrice;
• Curent nominal 32A: potrivit pentru alimentări monofazate și circuite dimensionate corespunzător;
• Curba B: adecvată pentru circuite cu pornire normală, fără vârfuri mari de curent;
• Capacitate de rupere 6kA: potrivită pentru aplicații uzuale în tablouri electrice;
• Montaj pe șină DIN: instalare rapidă în tablouri modulare;
• Seria ABB S200: gamă cunoscută pentru protecția circuitelor de joasă tensiune;
• Format compact: ocupă un singur modul în tablou;
• Compatibil cu accesorii ABB S200: permite extinderea funcționalității în funcție de aplicație.

Date tehnice principale

• Producător: ABB;
• Denumire produs: S201-B32;
• Cod producător: 2CDS251001R0325;
• EAN / GTIN: 4016779465304;
• Serie: ABB S200 / System pro M compact;
• Tip produs: disjunctor automat / întrerupător automat modular;
• Curent nominal: 32A;
• Caracteristică declanșare: curba B;
• Număr poli: 1 pol;
• Număr poli protejați: 1;
• Capacitate de rupere Icn: 6kA conform IEC/EN 60898-1;
• Capacitate de rupere Icu: 10kA conform IEC/EN 60947-2;
• Tensiune nominală: 230/400 V AC;
• Tip tensiune: AC/DC;
• Frecvență: 50 - 60 Hz;
• Grad de protecție: IP20;
• Montaj: șină DIN;
• Lățime: 1 modul;
• Utilizare: protecția cablurilor și circuitelor la suprasarcină și scurtcircuit.

Diferența dintre ABB S201-B25 și ABB S201-B32

ABB S201-B25 este folosit pentru circuite dimensionate la 25A, în timp ce ABB S201-B32 se utilizează pentru alimentări și circuite dimensionate la 32A. Alegerea între 25A și 32A trebuie făcută în funcție de secțiunea cablului, metoda de pozare, lungimea traseului și consumatorii alimentați.

Nu se recomandă înlocuirea unei protecții de 25A cu una de 32A fără verificarea cablului și a condițiilor instalației. Disjunctorul trebuie ales astfel încât cablul să fie protejat corect la suprasarcină și scurtcircuit.

Recomandare de utilizare

ABB S201-B32 este recomandat pentru alimentări monofazate și circuite cu sarcini ridicate, unde protecția de 32A este justificată tehnic. Este potrivit pentru consumatori cu pornire normală, fără vârfuri mari de curent.

Montajul trebuie realizat de personal calificat, cu respectarea normativelor aplicabile și a instrucțiunilor producătorului.
