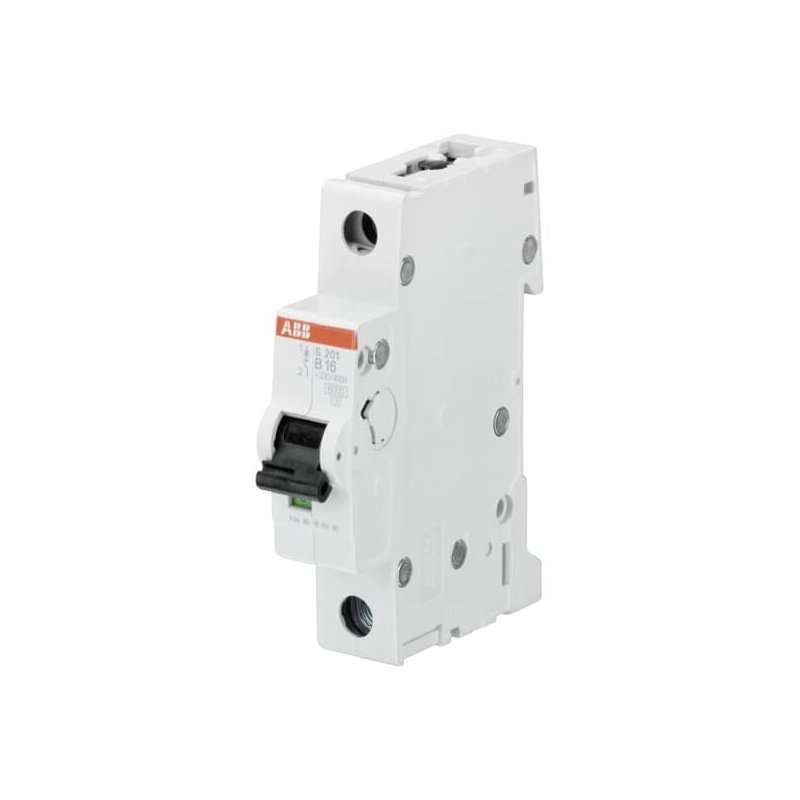

Disjunctor automat ABB S201 B16A , 1 pol , 6kA , 16A , curba B

Disjunctor automat ABB S201-B16, 1 pol, 16A, curba B

ABB S201-B16 este un întrerupător automat modular din seria ABB S200, destinat protecției circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Modelul are 1 pol, curent nominal de 16A, caracteristică de declanșare curba B și capacitate de rupere de 6kA.

Disjunctorul se montează pe șină DIN în tablouri electrice modulare și este utilizat în instalații rezidențiale, comerciale sau tehnice. Curba B este recomandată pentru circuite cu curenți de pornire reduși, unde protecția trebuie să reacționeze rapid la suprasarcină sau scurtcircuit.

Unde se utilizează ABB S201-B16?

• circuite de prize uzuale, conform proiectului electric;
• circuite de iluminat interior sau exterior;
• alimentări monofazate pentru consumatori cu pornire normală;
• tablouri electrice pentru locuințe, birouri și spații comerciale;
• instalații unde este necesar un disjunctor 1 pol, 16A, curba B;
• protecția cablurilor și liniilor electrice la suprasarcină și scurtcircuit.

Ce înseamnă curba B?

Caracteristica de declanșare B este utilizată pentru circuite cu curenți de pornire reduși. Este potrivită pentru prize uzuale, iluminat, comandă și consumatori care nu produc vârfuri mari de curent la pornire.

Față de curba C, curba B declanșează mai repede la curenți de defect mai mici. Alegerea corectă se face în funcție de tipul consumatorului, lungimea traseului, secțiunea cablului și curentul de scurtcircuit disponibil în punctul de instalare.

Avantaje ABB S201-B16

• Protecție la suprasarcină și scurtcircuit: protejează cablurile și circuitele electrice;
• Curent nominal 16A: potrivit pentru circuite de prize și alimentări monofazate uzuale;
• Curba B: adecvată pentru circuite cu pornire normală, fără vârfuri mari de curent;
• Capacitate de rupere 6kA: potrivită pentru aplicații uzuale în tablouri electrice;
• Montaj pe șină DIN: instalare rapidă în tablouri modulare;
• Seria ABB S200: gamă cunoscută pentru protecția circuitelor de joasă tensiune;
• Format compact: ocupă un singur modul în tablou;
• Compatibil cu accesorii ABB S200: permite extinderea funcționalității în funcție de aplicație.

Date tehnice principale

• Producător: ABB;
• Denumire produs: S201-B16;
• Cod producător: 2CDS251001R0165;
• EAN / GTIN: 4016779463904;
• Serie: ABB S200 / System pro M compact;
• Tip produs: disjunctor automat / întrerupător automat modular;
• Curent nominal: 16A;
• Caracteristică declanșare: curba B;
• Număr poli: 1 pol;
• Număr poli protejați: 1;
• Capacitate de rupere Icn: 6kA;
• Montaj: șină DIN;
• Lățime: 1 modul;
• Utilizare: protecția cablurilor și circuitelor la suprasarcină și scurtcircuit.

Diferența dintre ABB S201-B13 și ABB S201-B16

ABB S201-B13 este folosit pentru circuite unde protecția de 10A este prea restrictivă, dar nu se dorește trecerea la 16A. ABB S201-B16 este o valoare uzuală pentru circuite de prize și alimentări monofazate, cu condiția ca secțiunea cablului, metoda de pozare și lungimea traseului să permită acest lucru.

Alegerea protecției trebuie făcută în funcție de cablu, consumator, curentul de scurtcircuit disponibil și proiectul electric.

Recomandare de utilizare

ABB S201-B16 este recomandat pentru circuite cu pornire normală și sarcină uzuală, fără vârfuri mari de curent. Este potrivit pentru prize, iluminat, alimentări monofazate și consumatori mici sau medii, în funcție de proiect.

Montajul trebuie realizat de personal calificat, cu respectarea normativelor aplicabile și a instrucțiunilor producătorului.
