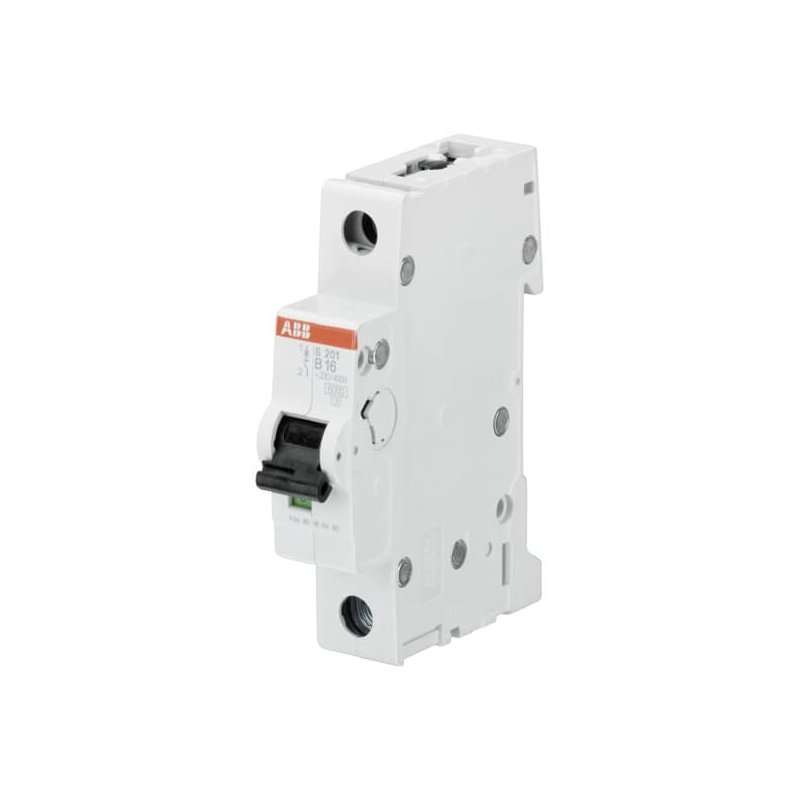

Disjunctor automat ABB S201 B63A , 1 pol , 6kA , 63A , curba B

Disjunctor automat ABB S201-B63, 1 pol, 63A, curba B

ABB S201-B63 este un întrerupător automat modular din seria ABB S200, destinat protecției circuitelor electrice la suprasarcină și scurtcircuit. Cu un curent nominal de 63A, caracteristică de declanșare curba B și capacitate de rupere de 6kA, produsul se adresează alimentărilor monofazate și plecărilor din tablou dimensionate pentru curenți ridicați.

Acest model se montează pe șină DIN și ocupă un singur modul în tablou. Este utilizat în instalații rezidențiale, comerciale sau tehnice, acolo unde proiectul electric prevede o protecție de 63A pe un circuit sau pe o alimentare dedicată.

Unde se utilizează ABB S201-B63?

• plecări monofazate din tablouri electrice, conform proiectului;
• alimentări către subdistribuții sau circuite tehnice dimensionate la 63A;
• protecția cablurilor cu secțiune corespunzătoare curentului nominal;
• tablouri pentru spații comerciale, zone tehnice sau instalații rezidențiale complexe;
• circuite fără vârfuri mari de curent la pornire, unde este potrivită curba B;
• aplicații unde este necesar un disjunctor 1 pol, 63A, cu capacitate de rupere 6kA.

Curba B la 63A: când este potrivită?

Curba B este concepută pentru circuite cu pornire normală, fără curenți mari de anclanșare. La o valoare nominală de 63A, alegerea curbei B trebuie făcută cu atenție, în funcție de consumator, lungimea traseului, secțiunea cablului și curentul de scurtcircuit disponibil în punctul de montaj.

În cazul consumatorilor cu motoare, transformatoare, surse mari sau curenți de pornire ridicați, poate fi necesară o altă caracteristică de declanșare. De aceea, la valori mari precum 63A, verificarea proiectului electric este esențială.

Avantaje ABB S201-B63

• Curent nominal 63A: potrivit pentru alimentări și plecări de tablou dimensionate corespunzător;
• Protecție la suprasarcină și scurtcircuit: ajută la protejarea cablurilor și liniilor electrice;
• Curba B: recomandată pentru circuite cu pornire normală, fără vârfuri mari de curent;
• Capacitate de rupere 6kA: adecvată pentru aplicații uzuale în tablouri modulare;
• Format 1P: soluție compactă pentru protecții monofazate;
• Montaj pe șină DIN: integrare rapidă în tablouri electrice standard;
• Seria ABB S200: gamă utilizată pentru protecția circuitelor de joasă tensiune;
• Compatibilitate cu accesorii ABB: permite completarea instalației cu elemente auxiliare potrivite seriei S200.

Date tehnice principale

• Producător: ABB;
• Denumire produs: S201-B63;
• Cod producător: 2CDS251001R0635;
• EAN / GTIN: 4016779550932;
• Serie: ABB S200 / System pro M compact;
• Tip produs: disjunctor automat / întrerupător automat modular;
• Curent nominal: 63A;
• Caracteristică declanșare: curba B;
• Număr poli: 1 pol;
• Capacitate de rupere Icn: 6kA;
• Cod producător: 2CDS251001R0635;
• Montaj: șină DIN;
• Lățime: 1 modul;
• Utilizare: protecția cablurilor și alimentărilor monofazate la suprasarcină și scurtcircuit.

Recomandare de utilizare

ABB S201-B63 se folosește acolo unde instalația este proiectată pentru o protecție de 63A pe un circuit monofazat sau pe o plecare dedicată. Nu este o valoare care se alege „din ochi”; trebuie verificată secțiunea cablului, modul de pozare, temperatura, lungimea traseului și protecția în amonte.

Pentru circuite cu motoare sau consumatori cu pornire grea, curba B poate fi prea sensibilă. În astfel de cazuri se verifică dacă este necesară curba C sau o altă soluție de protecție, conform proiectului electric.
