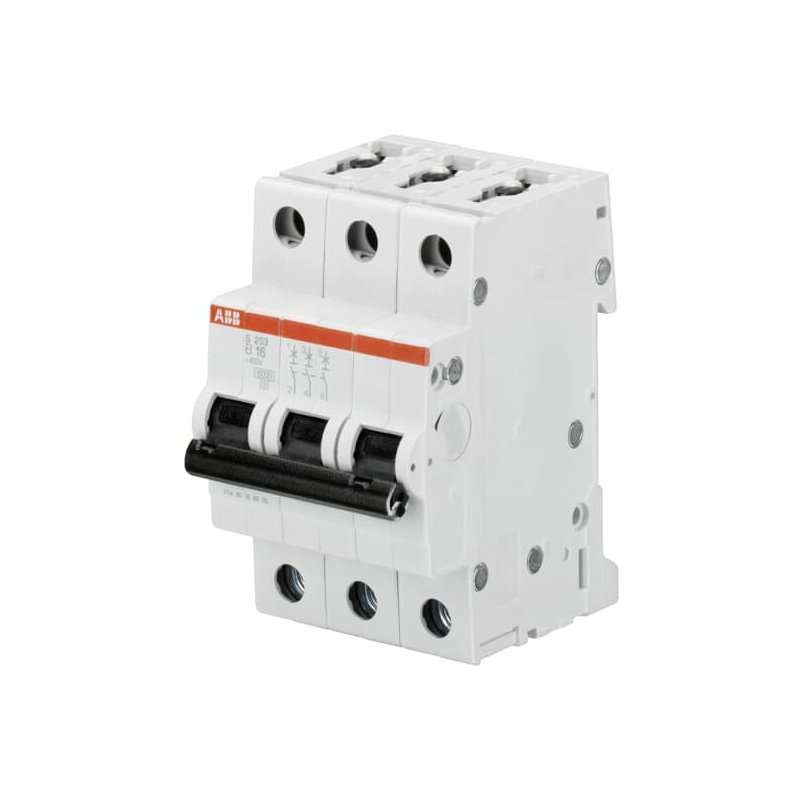

Disjunctor automat ABB S203 B10A , 3 poli , 6kA , 10A , curba B

ABB S203-B10 – disjunctor automat 3P 10A Curba B 6kA

ABB S203-B10 face parte din gama profesională ABB System pro M compact S200 și este utilizat pentru protecția circuitelor electrice trifazate împotriva suprasarcinii și scurtcircuitului. Dispozitivul are 3 poli, curent nominal de 10A și caracteristică de declanșare Curba B.

Curba B este recomandată pentru circuite cu pornire normală, fără curenți mari de pornire. Acest tip de disjunctor este utilizat frecvent în circuite de iluminat, prize standard, comenzi electrice și alte aplicații unde consumatorii nu generează impulsuri ridicate de curent la conectare.

Seria ABB S200 este utilizată pe scară largă în instalații rezidențiale, comerciale și industriale datorită construcției compacte, fiabilității mecanice și compatibilității cu accesoriile modulare ABB.

Unde se utilizează?

• Circuite trifazate de iluminat
• Prize și distribuții electrice standard
• Circuite de comandă și control
• Tablouri electrice rezidențiale și comerciale
• Instalații fără consumatori cu pornire inductivă puternică

Avantaje

• Curba B: declanșare rapidă pentru circuite standard fără impulsuri mari de curent.
• 3 poli: protecție pentru circuite trifazate.
• 10A: utilizare frecventă în circuite de iluminat și distribuții tehnice.
• 6kA: capacitate de rupere conform EN 60898-1.
• Montaj DIN: integrare rapidă în tablouri electrice modulare.
• Indicator stare contacte: afișare vizuală ON/OFF.
• Compatibil ABB System pro M compact: integrare cu accesorii și aparataj ABB.
• Conectare sigură: borne proiectate pentru cablare rapidă și fixare stabilă.

Date tehnice principale

• Producător: ABB
• Serie: System pro M compact S200
• Cod producător: 2CDS253001R0105
• Model: S203-B10
• EAN / GTIN: 4016779468701
• Tip produs: disjunctor automat modular (MCB)
• Număr poli: 3P
• Curent nominal: 10A
• Caracteristică declanșare: Curba B
• Capacitate de rupere: 6kA
• Tensiune nominală: 400V AC
• Tensiune izolație Ui: 440V
• Rezistență la impuls Uimp: 4kV
• Frecvență: 50/60Hz
• Clasă limitare energie: 3
• Montaj: șină DIN 35mm
• Grad protecție: IP20
• Temperatură funcționare: -25°C ... +55°C
• Standard: IEC/EN 60898-1, IEC/EN 60947-2

Recomandare de utilizare

ABB S203-B10 este utilizat frecvent pentru protecția circuitelor trifazate standard unde nu există consumatori cu curenți mari de pornire. Curba B oferă declanșare rapidă în cazul defectelor și este utilizată în principal pentru iluminat, prize și distribuții electrice clasice.

Pentru aplicațiile cu surse în comutație, transformatoare, drivere LED mari sau consumatori inductivi, poate fi necesară utilizarea unei caracteristici Curba C pentru evitarea declanșărilor nedorite.
