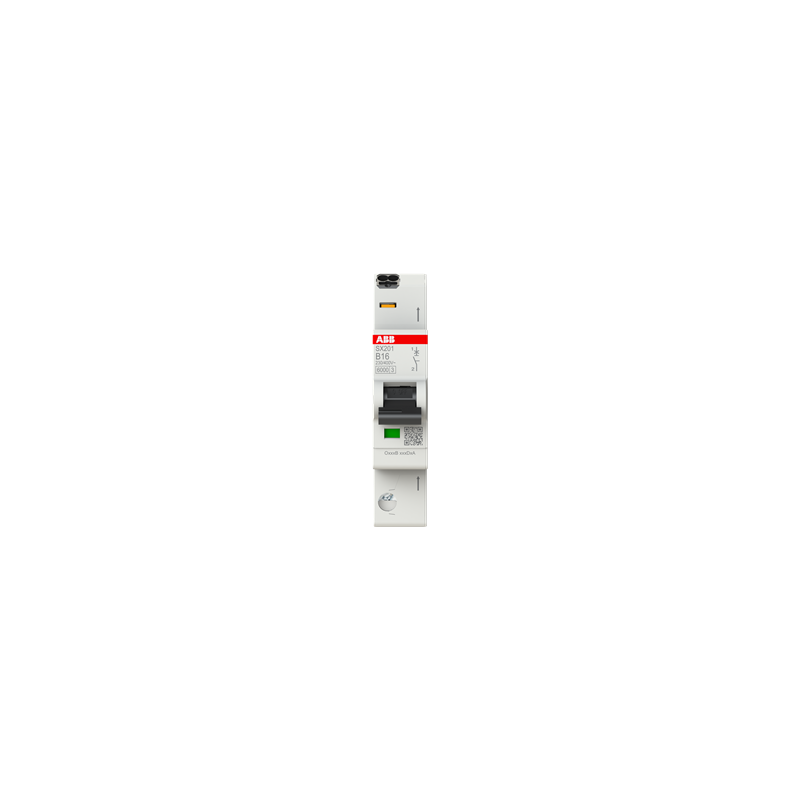

Disjunctor automat ABB SX201 B16 A cu terminale prindere rapida FlexLine , 1 pol , 6kA , 16A , curba B

Întreruptoarele automate (disjunctoarele magneto termice) din seria SX 200 protejează cablurile și conductoarele de suprasarcină și scurtcircuite în conformitate cu I7/2011 și SR HD60364. Acestea îndeplinesc normele de construcție DIN VDE 0641-11 și IEC/EN 60898-1. Terminalele lor de conectare brevetate cu tehnologie push-in asigură contactarea și manipularea simplă și sigură. Conductoarele de până la 2 x 4 mm² pot fi conectate la terminalul superior push-in de pe partea de ieșire. Pe partea de intrare, șinele de fază PSX pot fi utilizate pentru cablare încrucișată. Pentru alimentarea cu energie electrică, secțiunile transversale ale conductorilor de până la 10 mm² pot fi conectate direct la dispozitiv prin intermediul bornei de conectare cu șuruburi în clasa de protecție IP20. Pentru o vizibilitate mai bună la alimentare, deschiderea de conectare a terminalului cu șurub este situată deasupra terminalului flexibil pentru șina de fază. Numeroase aprobări fac ca SX200 să fie adecvat pentru utilizare în aplicații casnice și comerciale. Fiecare dispozitiv este supus unei triple teste intensive pentru calitate și performanță înainte de livrare

Număr de poli fuzionați:

1

Montare la nivel:

nu

Curent nominal:

16 A

Caracteristicile declanșatorului:

b

Lățimea în unități de diviziune:

1

Capacitate nominală de comutare Icn conform EN 60898 la 230 V:

6 kA

Adâncime de instalare:

69 mm

Clasa de protectie (IP):

IP20

Tensiunea nominală de izolație Ui:

440 V

Categoria supratensiunii:

3

Gradul de poluare:

2

Facilități suplimentare posibile:

nu

Număr de poli (total):

1

Tip de tensiune:

AC

Tensiune nominală:

230V

Capacitate nominală de comutare Icn conform EN 60898 la 400 V:

6 kA

Comutare conductor neutru:

nu

Frecvenţă:

50 - 60 Hz

Temperatura ambiantă în timpul funcționării:

-25 - 55°C

Tensiune nominală de rezistență la impuls Uimp:

4kV
