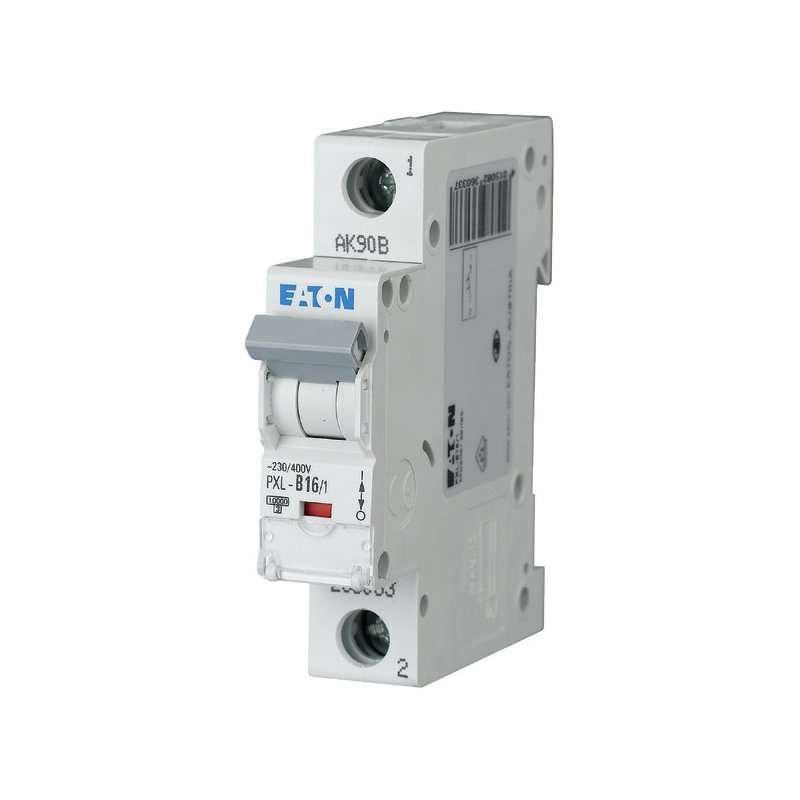

Siguranță automată curba B Eaton PXL-B16/1, 1P, 16 A

Siguranță automată curba B Eaton PXL-B16/1, 1P, 16 A, 10 kA

Eaton PXL-B16/1, cod producător 236033, este o siguranță automată curba B, denumită tehnic disjunctor magnetotermic modular. Aparatul este proiectat pentru protejarea conductoarelor și circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor.

Disjunctorul are un curent nominal de 16 A, un pol protejat și o capacitate nominală de rupere de 10 kA, conform standardului IEC/EN 60898-1. Se montează pe șină DIN și ocupă o singură unitate modulară, având o lățime de numai 17,5 mm.

Modelul face parte din gama profesională Eaton Moeller xPole PXL și este destinat în special tablourilor electrice utilizate în clădiri rezidențiale și comerciale. Caracteristica de declanșare B îl recomandă pentru circuite cu sarcini rezistive sau cu un curent redus de pornire, dacă dimensionarea instalației permite utilizarea unui disjunctor de 16 A.

Ce protejează siguranța automată Eaton B16?

Siguranța automată Eaton PXL-B16/1 supraveghează curentul care circulă prin circuit și întrerupe alimentarea atunci când apare o suprasarcină sau un scurtcircuit. Cele două funcții sunt realizate prin mecanisme diferite:

• protecția termică acționează în cazul unei suprasarcini menținute, când curentul depășește valoarea admisă pentru circuit;
• protecția magnetică acționează rapid atunci când apare un curent mare de scurtcircuit;
• separarea manuală permite întreruperea circuitului pentru verificări și lucrări de mentenanță, respectând procedurile de siguranță.

Disjunctorul trebuie ales în primul rând pentru protejarea conductorului. Valoarea de 16 A nu trebuie stabilită numai în funcție de puterea consumatorului, ci și în funcție de secțiunea conductorului, modul de pozare, temperatura ambientală, lungimea traseului și condițiile instalației.

Ce înseamnă curba B?

Litera B indică caracteristica de declanșare electromagnetică a siguranței automate. În cazul disjunctoarelor cu caracteristică B, declanșarea magnetică instantanee se produce, în condițiile definite de standard, la aproximativ 3 până la 5 ori curentul nominal.

Pentru modelul B16, curentul nominal este de 16 A. Caracteristica B este utilizată frecvent pentru circuite care nu generează curenți mari la pornire, precum:

• circuite de iluminat;
• circuite cu sarcini predominant rezistive;
• anumite circuite de prize;
• circuite din locuințe și spații comerciale;
• consumatori cu un curent redus de pornire.

Pentru motoare, transformatoare, surse de alimentare de putere sau alți consumatori cu un curent ridicat la pornire poate fi necesară o altă caracteristică, de exemplu curba C. Alegerea trebuie făcută prin calcul și verificare, nu numai după tipul general al consumatorului.

Capacitate de rupere de 10 kA

Capacitatea nominală de rupere Icn 10 kA arată valoarea maximă a curentului de scurtcircuit pe care disjunctorul o poate întrerupe în condițiile prevăzute de standardul IEC/EN 60898-1.

O capacitate de rupere de 10 kA oferă o rezervă mai mare decât un aparat de 6 kA, însă utilizarea produsului este permisă numai dacă valoarea curentului de scurtcircuit calculată în punctul de instalare nu depășește capacitatea aparatului.

Unde poate fi utilizat Eaton PXL-B16/1?

Siguranța automată B16 poate fi integrată în tablouri electrice pentru aplicații rezidențiale și comerciale, după verificarea proiectului instalației. Exemplele de utilizare includ:

• tablouri electrice pentru locuințe și apartamente;
• tablouri secundare și tablouri de distribuție;
• circuite de iluminat;
• circuite de prize dimensionate corespunzător;
• birouri și spații administrative;
• magazine și spații comerciale;
• circuite auxiliare și de comandă;
• instalații electrice monofazate la 230 V AC.

Lista reprezintă exemple generale. Compatibilitatea cu un anumit circuit trebuie verificată de electrician sau proiectant.

Avantajele disjunctorului Eaton PXL-B16/1

• protecție termică împotriva suprasarcinilor;
• protecție magnetică împotriva scurtcircuitelor;
• caracteristică de declanșare B;
• curent nominal de 16 A;
• capacitate nominală de rupere de 10 kA;
• construcție compactă, cu lățimea de un modul;
• montaj rapid pe șină DIN;
• posibilitatea utilizării echipamentelor suplimentare compatibile;
• conectarea conductoarelor din cupru cu secțiuni între 1 și 25 mm²;
• utilizare în tablouri electrice rezidențiale și comerciale;
• produs din gama Eaton Moeller xPole;
• conformitate RoHS.

Date tehnice Eaton PXL-B16/1

Montaj și conectare

Disjunctorul Eaton PXL-B16/1 se montează într-un tablou electric, pe șină DIN. Conform instrucțiunilor Eaton, aparatul acceptă conductoare rigide din cupru cu secțiuni între 1 și 25 mm² și conductoare flexibile cu ferulă în domeniul indicat de producător.

Conectarea trebuie realizată cu respectarea cuplului de strângere, a secțiunii conductorului și a instrucțiunilor oficiale. O conexiune insuficient strânsă poate produce încălzire, iar o strângere excesivă poate deteriora borna sau conductorul.

Instalarea, verificarea și punerea în funcțiune trebuie efectuate exclusiv de personal calificat. Înainte de orice intervenție, instalația trebuie scoasă de sub tensiune, protejată împotriva reconectării și verificată pentru absența tensiunii.

Ce trebuie verificat înainte de comandă?

• dacă circuitul trebuie protejat la 16 A;
• dacă este necesară caracteristica de declanșare B;
• dacă instalația este monofazată și necesită un disjunctor cu un pol;
• dacă puterea de rupere de 10 kA este suficientă;
• dacă secțiunea și modul de pozare al conductorului permit protecția la 16 A;
• dacă este necesară și o protecție diferențială separată;
• dacă accesoriile utilizate sunt compatibile cu seria Eaton PXL;
• dacă modelul și codul corespund proiectului electric.

Întrebări frecvente

Ce înseamnă B16 la o siguranță automată?

Litera B indică tipul caracteristicii de declanșare electromagnetică, iar valoarea 16 indică un curent nominal de 16 A. B16 nu înseamnă o capacitate de rupere de 16 A.

Care este diferența dintre o siguranță automată B16 și una C16?

Ambele au un curent nominal de 16 A, dar au praguri diferite pentru declanșarea magnetică instantanee. Curba B este utilizată, în general, pentru sarcini cu un curent redus de pornire, iar curba C poate fi potrivită pentru consumatori care produc un curent mai mare la pornire. Alegerea se face în funcție de circuit și de condițiile de declanșare.

Siguranța Eaton PXL-B16/1 poate fi folosită pentru prize?

Poate fi utilizată pentru un circuit de prize numai dacă secțiunea conductorului, modul de pozare, lungimea traseului, protecția diferențială și condițiile instalației permit protejarea circuitului la 16 A. Confirmarea trebuie făcută de un electrician calificat.

Poate fi utilizată pentru iluminat?

Da, caracteristica B este frecvent utilizată pentru circuite de iluminat. Totuși, curentul nominal de 16 A trebuie verificat în raport cu secțiunea conductoarelor și cu proiectul instalației. Pentru unele circuite de iluminat se poate impune o valoare nominală mai mică.

Ce înseamnă capacitatea de rupere de 10 kA?

Înseamnă că disjunctorul poate întrerupe un curent de scurtcircuit de până la 10.000 A în condițiile definite de standardul IEC/EN 60898-1. Curentul de scurtcircuit posibil la locul montajului trebuie calculat sau măsurat.

Acest produs protejează și împotriva electrocutării?

Nu în mod direct. Eaton PXL-B16/1 este un disjunctor magnetotermic pentru protecție la suprasarcină și scurtcircuit. Pentru protecție diferențială este necesar un dispozitiv RCD, RCCB sau RCBO adecvat instalației.

Produsul întrerupe și conductorul neutru?

Nu. Modelul PXL-B16/1 are un singur pol protejat și nu comută conductorul neutru. Pentru o aplicație care necesită întreruperea mai multor conductoare trebuie ales un aparat cu configurația corespunzătoare.

Poate fi folosit într-un circuit trifazat?

Acesta este un disjunctor cu un singur pol. Pentru protejarea și deconectarea coordonată a unui circuit trifazat trebuie utilizat un aparat multipolar corespunzător proiectului instalației.

Ce secțiune de conductor acceptă?

Conform datelor Eaton, bornele acceptă conductoare din cupru cu secțiuni cuprinse între 1 și 25 mm², în funcție de tipul conductorului și de modul de pregătire. Conductoarele flexibile trebuie echipate și conectate conform instrucțiunilor producătorului.

Ce dimensiuni are siguranța automată?

Produsul are lățimea de 17,5 mm, înălțimea de 75 mm și adâncimea totală de 80 mm. Adâncimea de instalare este de 70,5 mm.

Ce accesorii pot fi montate?

Producătorul indică posibilitatea utilizării echipamentelor suplimentare. Compatibilitatea trebuie verificată după seria aparatului, codul accesoriului și documentația Eaton înainte de comandă.

Cum verific dacă am ales produsul corect?

Verifică următoarele elemente: producător Eaton, model PXL-B16/1, cod 236033, curent nominal 16 A, caracteristică B, un pol și capacitate de rupere 10 kA. Codul EAN este 4015082360337.
