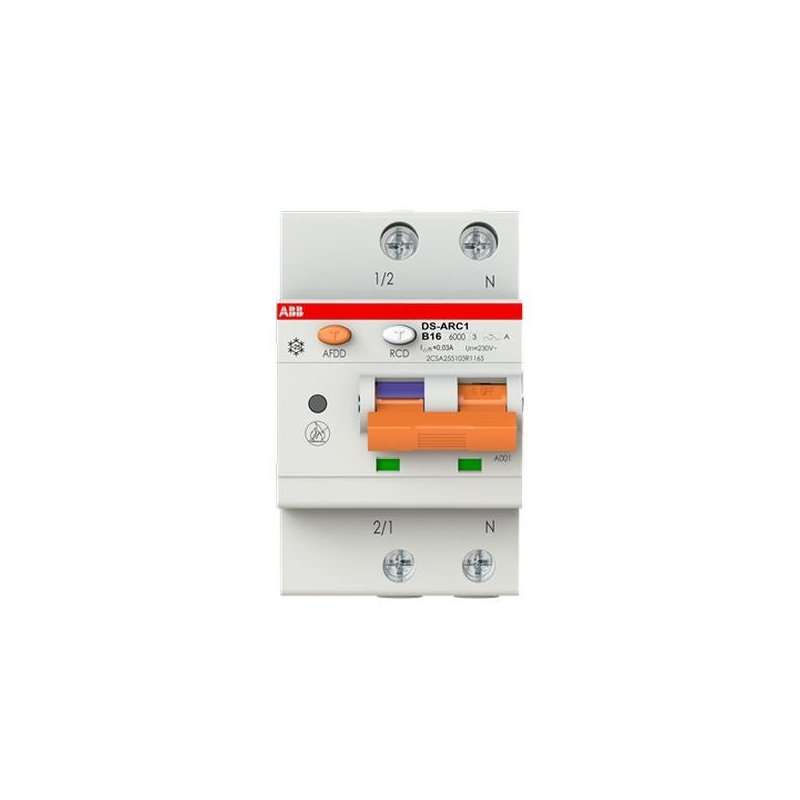

Dispozitiv de detectare a defectelor de arc electric AFDD ABB Tip A B16A 30mA cu diferential inclus
Dispozitiv de protecție împotriva arcului electric (AFDD) cu comutator FI/LS (RCBO) conform IEC/EN 62606 (VDE 0665-10) și IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 ( VDE 0664-21) asigură protecție împotriva defecțiunilor arcului în serie și paralel, protecție împotriva supracurentului (suprasarcină sau Scurtcircuit), protecție pentru curenți alternativi sinusoidali și curenți pulsatori cu curent rezidual continuu uniform de până la 6 mA la pământ. Precum și protecție împotriva erorilor (protecție împotriva contactului indirect) și protecție suplimentară (cu I?n ? 30 mA). Protecție împotriva supratensiunii (numai pentru AFDD intern) și protecție împotriva incendiilor electrice conform DIN VDE 0100-420. Domeniile obligatorii de aplicare conform DIN VDE 0100-420 sunt în sistemele monofazate de tensiune alternativă cu In? 16 A în dormitoare sau saloane din case și centre de zi pentru copii, persoane cu dizabilități sau vârstnici sau în apartamente fără bariere, precum și în încăperi sau locuri cu risc de incendiu (cu un anumit risc de incendiu, spații comerciale cu pericol de incendiu), predominant/preponderent realizate din materiale de constructii combustibile (clasificarea inflamabilitatii Materialelor de constructii sunt responsabilitatea producatorului casei de lemn, de exemplu), punand in pericol bunuri de neinlocuit - bunuri culturale cu valoare deosebit de mare si in circuitele finale monofazate echipamente electrice în aprovizionează zonele adresate sau trec prin aceste zone. Utilizarea AFDD-urilor este recomandată în încăperi cu locuri de dormit, încăperi sau locuri cu structuri de propagare a incendiului și circuite de capăt cu sarcini mari conectate. În general, AFDD este, de asemenea, recomandat pentru a crește protecția împotriva incendiilor aprinse electric pentru a identifica cauza declanșării. Alimentare de sus sau de jos, după cum se dorește, posibilă cablare încrucișată, de exemplu la un întrerupător de circuit FI în zona terminalelor din spate. Accesoriile pentru System pro M compact® pot fi atașate Capacitate nominală de comutare conform IEC/EN 61009 Icn=6kA. AFDD+RCBO DS-ARC1 este protejat cu 1 poli (LS), comutare cu 2 poli. .
