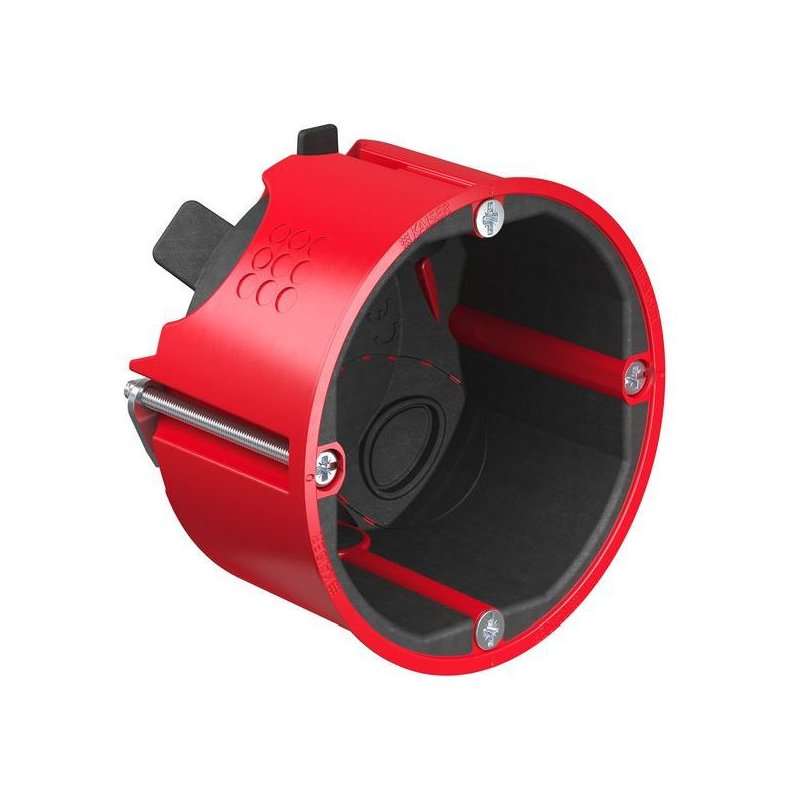

Doză pentru pereți falsi si din OSB cu protecție împotriva incendiilor F30-F90 KAISER 9463-03 HWD 68+ GD

Doză pentru pereți falsi si din OSB cu protecție împotriva incendiilor F30-F90 KAISER 9463-03 HWD 68+ GD

Kaiser
9463-03

Pentru pereți de protecție împotriva incendiilor F30-F90 sau EI30-EI90, F30-B până la F90-B de asemenea pentru montaj direct vizavi cu pereti la grosimi de perete de 100 mm .Pot fi combinate între ele și cu cutia de joncțiune a dispozitivului

Certificare Conform EN 13501-2:2016 / Descarca

Certificare Integritate

Cutii de protecție împotriva incendiilor HWD 68+

Noua generație de cutii de protecție împotriva incendiilor KAISER combină toate caracteristicile HWD 68 și HWD 90. În plus, cu intrările pentru conducte, acestea acoperă toate aplicațiile posibile în practică. Datorită tehnologiei AFS dovedite, HWD 68+ garantează și o perioadă de rezistență la foc de F30-F90 sau EI30-EI90. HWD 68+ îndeplinește, de asemenea, ratingul de rezistență la foc F30-B-F90-B în domeniul construcției cu structuri din lemn și panouri din lemn, precum și în construcțiile din lemn stratificat încrucișat. Cu HWD 68+, este posibilă instalarea electrică aproape nerestricționată și universală în pereții de protecție împotriva incendiilor.

  • Pentru pereți de protecție împotriva incendiilor F30-F90 sau EI30-EI90, F30-B până la F90-B
  • Mentine functia de izolare fonica a peretelui
  • Intrare fără scule pentru cablu și țeavă
  • Pentru deschideri de instalare Ø 68 mm
  • Pentru instalare direct vizavi
  • Poate fi folosit ca cutie de joncțiune cu capac de protecție împotriva incendiilor
    adâncime
    49 mm
    pentru grosimi de panouri de până la
    7 - 40 mm
    Ø gaura de frezare
    68 mm
    Distanța între șuruburi
    60 mm
    Piesă de conectare per pachet
    5
    Aprobare DIBt
    Z-19.21-2693
    Aprobare ETA
    ETA-22/0129
    pentru pereți izolați fonic până la
    69 dB
    Intrări de cablu până la Ø 13 mm
    6
    Intrări în conducte până la M25
    2
    Fără halogen
    da

Epuizat

Reduceri la volum

Cantitate Pret unitar Câștigi
25 100,07 lei 277,97 lei
100 92,29 lei 1.890,18 lei
111,19 lei
Include TVA
Livrare în 3-5 zile
Cantitate

Cantitatea minima de cumparat pentru acest produs este 5.

adaugă pentru a compara
Adaugă la lista de dorințe

Doză pentru pereți de protecție împotriva incendiilor F30-F90 sau EI30-EI90, F30-B până la F90-B de asemenea pentru montaj direct vizavi cu pereti la grosimi de perete de 100 mm .Pot fi combinate între ele și cu cutia de joncțiune a dispozitivului

3D / Mase si detalii



Exemple de aplicații

9464-03_Rueck.pjpeg

6 intrări de cablu până la Ø 13 mm și două intrări de țeavă până la M25.

9464-03_GegenueberliegenderEinbau_01.pjpeg

Aplicare în pereți cu grosimea peretelui ≥ 100 mm cu lambriu simplu sau dublu pe ambele părți fără și cu izolație.

9464-03_gegenueberliegend_01.pjpeg

Poate fi folosit și în pereți cu cadru din lemn sau panouri din lemn...

9464-03_Brettsperrholz.pjpeg

...precum și în pereții din lemn stratificat încrucișat.

Instrucțiuni de procesare

9464-03_Montage_02.pjpeg

Pentru deschideri de instalare Ø 68 mm și distanță de combinație 71 mm.

9464-03_Montage_03.pjpeg

Intrări fără scule pentru cabluri și țevi.

9464-03_Durchverdrahtung.pjpeg

Cablaj complet izolat al prizei dispozitivului și al casetei de joncțiune a dispozitivului cu piesa de conectare (art. nr. 9060-68).

9464-03_Reihe_01.pjpeg

Pot fi combinate de până la 5 ori direct una față de cealaltă.

Asamblare

9464-03_Montage_01b.pjpeg

Realizați o deschidere de instalare Ø 68 mm cu freza PROFI (art. nr. 1081-10).

9464-03_Montage_02.pjpeg

Creați combinații cu o distanță de 71 mm.

9464-03_Montage_03.pjpeg

Introduceți cablurile sau țevile în cutie prin deschiderile corespunzătoare.

9464-03_Montage_04.pjpeg

Așezați cutiile în deschiderea de instalare și fixați-le prin înșurubarea șuruburilor.

9464-03_Durchverdrahtung.pjpeg

Creați cablare transversală pentru combinații cu piesa de legătură (nr. articol 9060-68).

9463-03_9464-03_Anwendung_01.pjpeg

Utilizați dispozitive încorporate. Combinații direct opuse de până la 5 ori posibile.

9464-03_Stahlstaenderwerk_03.pjpeg

Aprobat pentru pereți de protecție împotriva incendiilor F30 fără izolație și F60-F90 cu izolație din vată de sticlă sau vată minerală.

9464-03_Deckel_anschrauben.pjpeg

Poate fi folosit ca cutie de joncțiune cu capac de protecție împotriva incendiilor (art. nr. 1184-94).

Înștiințare

Toate informațiile tehnice corespund aplicațiilor testate și trecute. Sunt posibile abateri sau modificări tehnice în aprobări și trebuie verificate înainte de utilizare.
