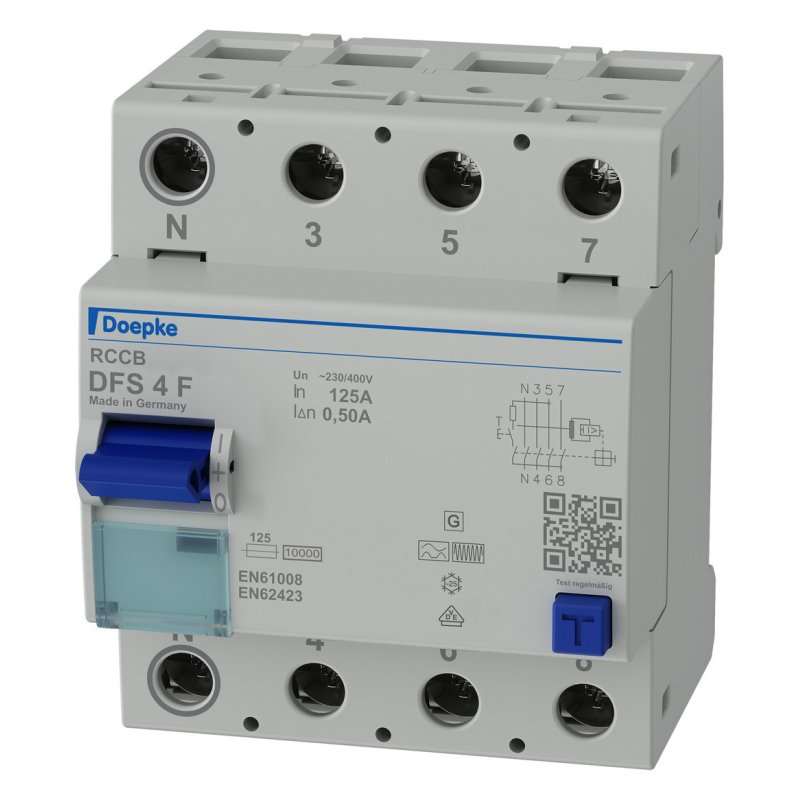

Intreruptor diferențial RCCB Doepke 125A tip F 4 poli 500mA , 400V

Descriere

Întreruptoarele cu curent rezidual (RCCB) opresc alimentarea atunci când apar curenți reziduali periculos de mari. Ele protejează oamenii, animalele și sistemele. DFS 4 sunt întreruptoare de curent rezidual cu doi sau patru poli pentru rețele monofazate sau trifazate. În versiunea standard, dispozitivele compacte au lățimea de patru unități de lățime. Sunt disponibile cu multe tipuri diferite de curent de defect și versiuni cu curenți nominali de până la 125 A. Terminalele mari cu două niveluri pot găzdui, de asemenea, secțiuni mari ale conductorilor. Poziția eliberată a butonului de schimbare multifuncțional facilitează depanarea. Software-ul gratuit de etichetare ajută la etichetare. Comutatoarele de tip F sunt sensibile la frecvențe mixte. Acestea protejează împotriva curenților reziduali pulsați și alternativi, precum și a curenților reziduali cu frecvențe mixte care deviază de la 50 Hz, indiferent de tensiunea rețelei. Au crescut curentul de supratensiune si rezistenta la furtuni. Dispozitivele standard sunt proiectate pentru monitorizarea circuitelor cu o tensiune nominală de 230, 400 V, V și o frecvență nominală de 50 Hz. Proprietăți: sensibil la curenți de defect AC și DC pulsatori ai frecvenței rețelei (tip A) și curenți de defect AC cu frecvențe mixte care nu sunt egale cu 50 Hz; imunitate ridicată la curenții de defect de supratensiune și impulsurile de curent în urma impulsurilor de tensiune de rețea; dimensiuni reduse pentru toți curenții nominali; rezistență mare la scurtcircuit; Terminale cu două niveluri pe ambele părți pentru secțiuni mari ale conductorilor și conexiune cu bare colectoare; indicator de poziție a comutatorului; Fereastra pentru scrierea etichetelor; Comutator basculant multifuncțional cu trei poziții: „pornit”, „oprit”, „declanșat”; Conexiune C1 pozitia conductorului neutru in stanga; Tip de montare: montare rapida pe sina de montare; poziție de instalare orice; direcția de alimentare orice; Domenii de aplicare: Instalatii casnice moderne cu sisteme de iluminat LED si convertoare de frecventa monofazate; Ideal pentru instalațiile în care RCCB de tip A sunt predispuse la declanșarea neplăcută din cauza curenților reziduali de supratensiune; Instalații comerciale și industriale cu sisteme TN-S, TT și TN-CS în care se utilizează echipamente electronice de putere fără izolație galvanică de rețea, de ex. B. surse de alimentare în comutație, convertoare de înaltă frecvență, sisteme fotovoltaice și UPS cu invertoare fără transformator; Utilizarea în rețele TN-C și pentru protejarea sistemelor este exclusă. în care echipamentele electronice pot provoca curenți de defect DC netezi. Nu există o protecție completă aici. Pentru astfel de aplicații, vă recomandăm întrerupătoarele de curent rezidual sensibile la toate curentul (tip B sau B+); Note: potrivit pentru utilizare în rețele de 50 Hz AC; A nu se utiliza în rețele de curent continuu sau pe partea de ieșire a echipamentelor electrice controlate, cum ar fi de ex. B. convertoare de frecvenţă.

caracteristici

Atasamente

Fișă tehnică (doepke_09177820_dbl_en.pdf, 1,38 MB)

Fișă tehnică (doepke_09112601_derating_dfs2u4_inf_web_ml.pdf, 146,57 KB)

Schemă de circuit (doepke_09112901_ans_ml.jpg, 124,06 KB)

Declarație de conformitate RoHS (doepke_declaration_rohs_ml.pdf, 708,2 KB)

Declarație REACH (declarație REACH, )

Date 3D (doepke_dfs_4_a_ac_f_4p_stp_ml.zip, 1,4 MB)

Instrucțiuni de asamblare (doepke_3930298_dfs2dfs4_bed_web_ml.pdf, 205,82 KB)

Instrucțiuni de utilizare (doepke_3930298_dfs2dfs4_bed_web_ml.pdf, 205,82 KB)
