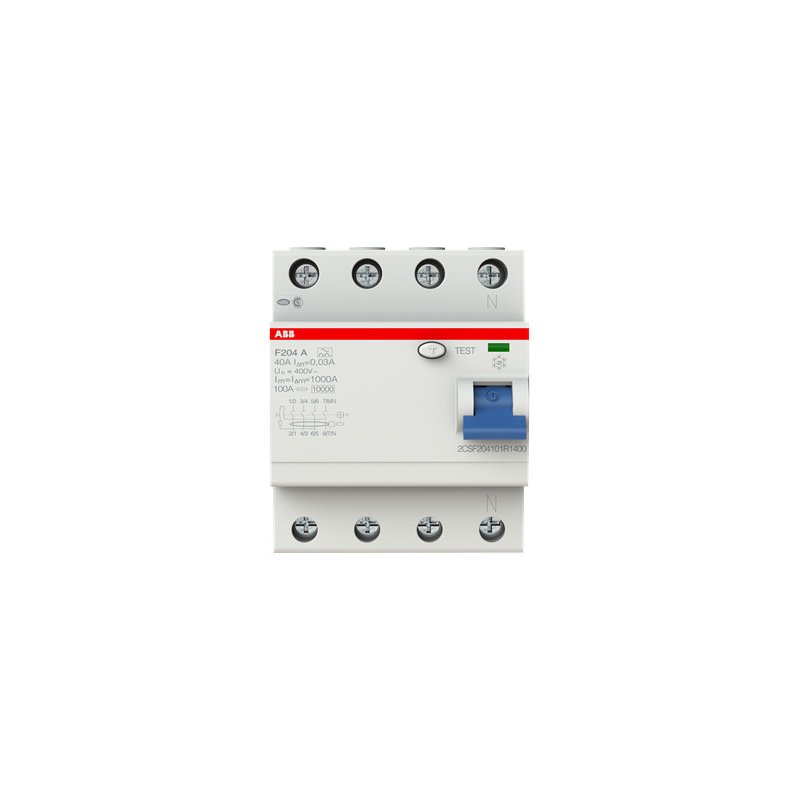

Diferențial trifazat ABB seria F204 tip A de 40A cu 4 poli, 30mA de 10kA cu prindere dubla si semnalizare contact

ABB F204 A-40/0,03 – întreruptor diferențial RCCB 4P 40A 30mA Tip A

ABB F204 A-40/0,03 face parte din seria profesională ABB F200 și este utilizat pentru protecția diferențială a instalațiilor electrice trifazate. Dispozitivul are 4 poli, curent nominal de 40A și curent diferențial rezidual de 30mA.

Acest RCCB de tip A este proiectat pentru detectarea curenților reziduali alternativi sinusoidali și a curenților pulsatori cu componentă continuă de până la 6mA. Din acest motiv este utilizat frecvent în instalații electrice moderne care includ surse în comutație, electronice de putere și echipamente cu convertoare.

Întreruptorul diferențial este utilizat pentru protecția la atingere indirectă, protecția suplimentară a persoanelor și reducerea riscului de incendiu cauzat de curenți de defect. Seria ABB F200 este utilizată pe scară largă în instalații rezidențiale, comerciale și industriale.

Unde se utilizează?

• Tablouri electrice trifazate rezidențiale
• Instalații comerciale și industriale ușoare
• Circuite cu prize și consumatori trifazați
• Protecția circuitelor cu echipamente electronice moderne
• Distribuții electrice în rețele TN-S *TNC/S și TT

Avantaje

• Tip A: detectează curenți alternativi și pulsatori cu componentă continuă.
• 30mA: protecție suplimentară pentru persoane conform normelor actuale.
• 4 poli: potrivit pentru instalații trifazate cu nul.
• 40A: utilizare în distribuții rezidențiale și comerciale.
• Montaj DIN: integrare rapidă în tablouri modulare standard.
• Compatibil sistem ABB System pro M compact: integrare cu aparataj modular ABB.
• Gamă profesională ABB: utilizată frecvent în aplicații rezidențiale și industriale.

Date tehnice principale

• Producător: ABB
• Serie: F200 System pro M compact
• Cod producător: 2CSF204101R1400
• Model: F204 A-40/0,03
• EAN / GTIN: 8012542783503
• Tip: RCCB / FI
• Număr poli: 4P
• Curent nominal: 40A
• Curent diferențial: 30mA
• Tip protecție diferențială: Tip A
• Tensiune nominală: 230/400V AC
• Frecvență: 50/60Hz
• Capacitate de rupere: 10kA condiționat
• Montaj: șină DIN
• Grad protecție: IP20
• Standard: IEC/EN 61008-1

Recomandare de utilizare

ABB F204 A-40/0,03 este utilizat frecvent ca protecție diferențială principală sau pe grupuri de circuite în instalații trifazate. În instalațiile moderne, utilizarea unui RCCB tip A este recomandată deoarece multe echipamente electronice generează componente pulsatorii de curent rezidual.

Dimensionarea protecției trebuie realizată conform proiectului electric și în funcție de curentul maxim al circuitelor protejate. În România și Germania, utilizarea protecției diferențiale de 30mA este prevăzută în numeroase aplicații rezidențiale și comerciale prin normativele actuale pentru instalații de joasă tensiune.
