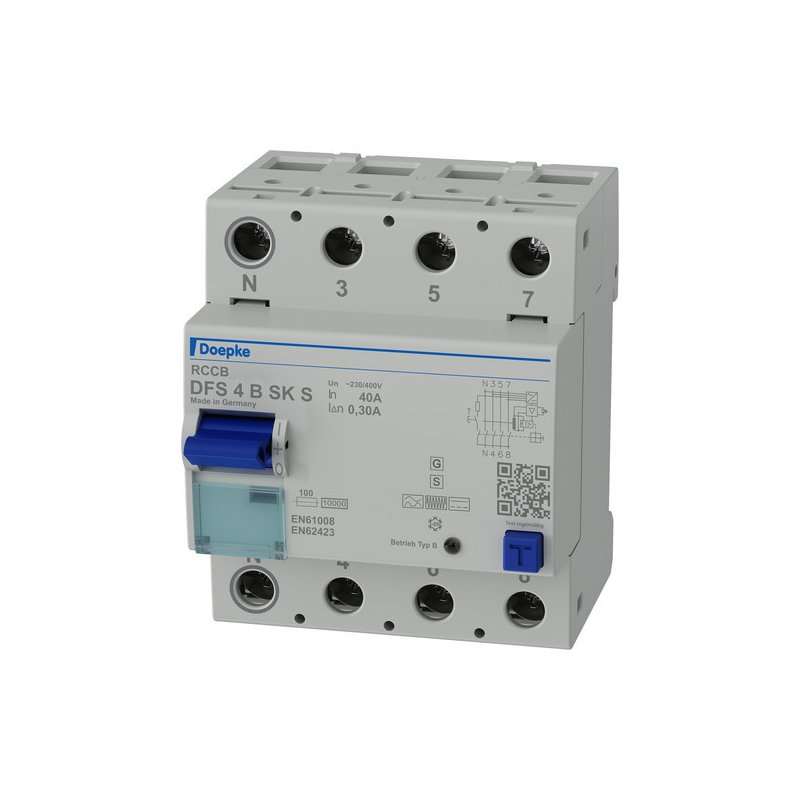

Intreruptor diferențial RCCB Doepke 40A tip B 4 poli 300mA SELECTIV , 400V

Întreruptoarele cu curent rezidual (RCCB) opresc alimentarea atunci când apar curenți reziduali periculos de mari. Ele protejează oamenii, animalele și sistemele. DFS 4 sunt întreruptoare de curent rezidual cu doi sau patru poli pentru rețele monofazate sau trifazate. În versiunea standard, dispozitivele compacte au lățimea de patru unități de lățime. Sunt disponibile cu multe tipuri diferite de curent de defect și versiuni cu curenți nominali de până la 125 A. Terminalele mari cu două niveluri pot găzdui, de asemenea, secțiuni mari ale conductorilor. Poziția eliberată a butonului de schimbare multifuncțional facilitează depanarea. Software-ul gratuit de etichetare ajută la etichetare. Comutatoarele de tip B sunt sensibile AC/DC la frecvențe de la 0 Hz (curenți de defect continuu lini) la 150 kHz. Au crescut curentul de supratensiune si rezistenta la furtuni. Întreruptoarele cu curent rezidual din seria SK reprezintă protecția împotriva curentului rezidual și disponibilitatea ridicată a sistemului. Ele se caracterizează printr-o sensibilitate mai mică de răspuns la frecvențe mai mari. Caracteristica SK este optimizată pentru sistemele care nu necesită protecție împotriva incendiilor. Întreruptoarele selective cu curent rezidual sunt utilizate în sistemele cu distribuție eșalonată. În cazul unei defecțiuni, se declanșează numai comutatorul în care este prezent curentul de defect în secțiunea sistemului. Dispozitivele RCCB selective oferă protecție la incendiu și defecțiuni (în caz de contact indirect), dar nu și protecție suplimentară (contact direct, protecție personală). Dispozitivele standard sunt proiectate pentru monitorizarea circuitelor cu o tensiune nominală de 230, 400 V, V și o frecvență nominală de 50 Hz. Proprietăți: selectiv pentru toate RCCB instantanee; pentru sisteme cu curenți de scurgere mari în domeniul de frecvență > 1 kHz; insensibilitate ridicată la scurgeri tranzitorii și curenții de defect datorită rezistenței ridicate a curentului de supratensiune; imunitate ridicată la scurgerile operaționale și curenții de defect la frecvențe de la 1 kHz; sensibil la curent universal pentru curenții de defect cu frecvențe și frecvențe mixte de la 0 Hz (curent continuu fluid) la 150 kHz; declanșare independentă de tensiunea rețelei pentru curenți de defect de tip A; achiziționarea dependentă de tensiune a curenților de defect DC netezi și a curenților de defect AC cu frecvențe diferite de 50/60 Hz; funcționalitate completă cu tensiuni de rețea de la cel puțin 50 V AC pe oricare doi conductori activi; dimensiuni reduse pentru toți curenții nominali; rezistență mare la scurtcircuit; Terminale cu două niveluri pe ambele părți pentru secțiuni mari ale conductorilor și conexiuni de bare colectoare; indicator de poziție a comutatorului; Fereastra pentru scrierea etichetelor; Comutator basculant multifuncțional cu trei poziții: „pornit”, „oprit”, „declanșat”; Conexiune C1 pozitia conductorului neutru in stanga; Tip de montare: montare rapida pe sina DIN; poziție de instalare orice; hrănire de preferință de sus; Domenii de aplicare: Distribuții principale în surse de alimentare extinse cu sisteme TN-S, TT și TN-CS, în ale căror sub-distribuții se utilizează sau pot fi conectate echipamente electronice de putere, de ex. B. Convertizoare de frecvență, surse de alimentare în comutație, convertoare de înaltă frecvență, UPS și sisteme fotovoltaice. În cele mai multe cazuri, întreruptoarele selective de curent rezidual protejează cablurile de la tabloul principal de distribuție la plăcile de subdistribuție; Plante cu distribuție eșalonată; Note: potrivit pentru utilizare în rețele de 50 Hz AC; RCCB pentru alte frecvente la cerere; A nu se utiliza în rețele de curent continuu sau pe partea de ieșire a echipamentelor electrice controlate, cum ar fi de ex. B. convertoare de frecvență; Pentru a asigura selectivitatea RCCB. curentul rezidual nominal al RCCB selectiv trebuie selectat cu cel puțin un nivel mai mare decât cel al comutatorului instantaneu din aval.

caracteristici

Atasamente

Fișă tehnică (doepke_09136999_dbl_de.pdf, 1,79 MB)

Fișă tehnică (doepke_09112601_derating_dfs2u4_inf_web_ml.pdf, 146,57 KB)

Schemă de circuit (doepke_09114995_ans_ml.jpg, 146,34 KB)

Declarație de conformitate RoHS (doepke_declaration_rohs_ml.pdf, 708,2 KB)

Declarație REACH (declarație REACH, )

Date 3D (doepke_dfs_4_b_nk_sk_bplus_4p_stp_ml.zip, 1,4 MB)

Instrucțiuni de asamblare (doepke_3930298_dfs2dfs4_bed_web_ml.pdf, 205,82 KB)

Instrucțiuni de utilizare (doepke_3930298_dfs2dfs4_bed_web_ml.pdf, 205,82 KB)
