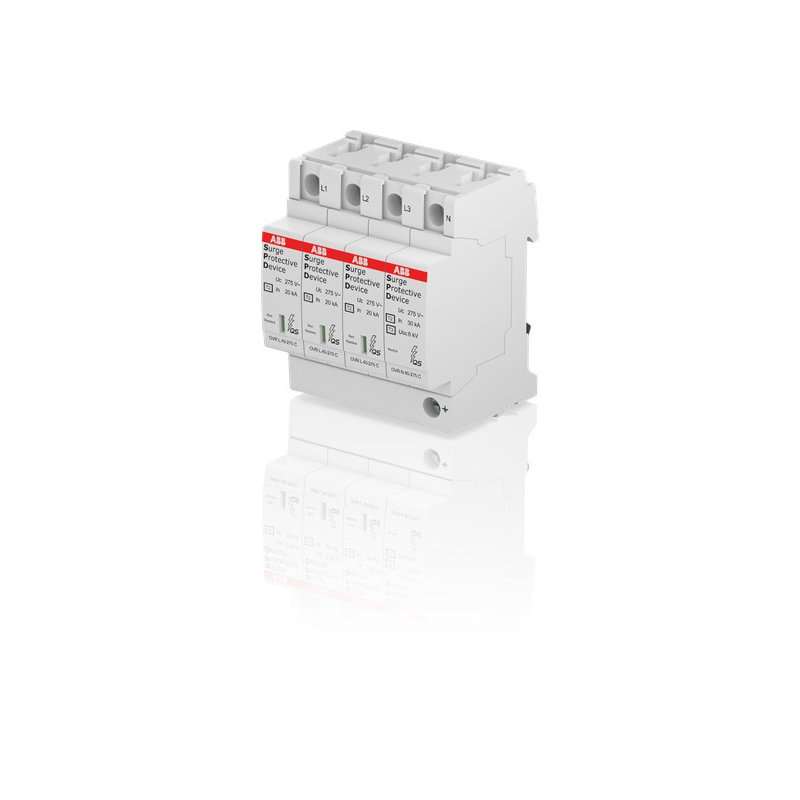

Descărcător ABB OVR T2 3N 40-275 P QS pentru rețele TT, TN-S și TN-C-S
ABB OVR T2 3N 40-275 P QS este un dispozitiv de protecție la supratensiune, tip 2, destinat instalațiilor electrice de joasă tensiune 230/400 V. Se folosește pentru protecția tablourilor electrice, subdistribuțiilor și circuitelor finale împotriva supratensiunilor tranzitorii produse de comutații în rețea sau de efecte indirecte ale descărcărilor atmosferice.
Produsul este potrivit pentru rețele TT, TN-S și TN-C-S, ceea ce îl face o soluție flexibilă pentru multe instalații rezidențiale, comerciale și tehnice. Se montează pe șină DIN TH35 și ocupă 4 module în tablou.
Unde se utilizează ABB OVR T2 3N 40-275 P QS?
- în tablouri electrice principale sau secundare pentru instalații 230/400 V;
- în rețele de tip TT, TN-S și TN-C-S;
- în subdistribuții și circuite finale;
- pentru protecția echipamentelor electrice și electronice sensibile;
- în locuințe, clădiri comerciale, birouri și spații tehnice;
- în instalații unde se dorește limitarea supratensiunilor de comutare și a efectelor indirecte ale trăsnetului.
De ce este necesar un SPD tip 2?
Într-o instalație electrică modernă există numeroși consumatori sensibili: centrale termice, pompe, automatizări, echipamente IT, surse LED, sisteme de securitate, aparatură de control sau echipamente smart home. Acestea pot fi afectate de vârfuri scurte de tensiune, chiar dacă instalația este protejată cu siguranțe automate și întrerupătoare diferențiale.
Siguranțele automate protejează la suprasarcină și scurtcircuit, iar diferențialele protejează la curenți reziduali. Pentru supratensiunile tranzitorii este necesar un descărcător SPD dedicat, ales în funcție de sistemul de rețea, poziția în instalație și cerințele proiectului electric.
Avantaje ABB OVR T2 3N 40-275 P QS
- Protecție tip 2: potrivit pentru protecția subdistribuțiilor și circuitelor finale;
- Compatibil cu TT, TN-S și TN-C-S: poate fi utilizat în mai multe tipuri de instalații de joasă tensiune;
- Monitorizare termică QuickSafe®: crește siguranța dispozitivului prin supravegherea stării interne;
- Module interschimbabile: partea de bază rămâne montată, iar modulul de protecție poate fi înlocuit la nevoie;
- Afișaj optic: permite verificarea rapidă a stării de funcționare direct în tablou;
- Integrare ABB System pro M compact: compatibil cu gama modulară ABB și montaj cu șine de fază compatibile;
- Montaj pe șină DIN: instalare rapidă în tablouri electrice standard;
- Nivel de protecție până la 1,5 kV: contribuie la limitarea tensiunilor tranzitorii care pot ajunge la consumatori.
Date tehnice principale
- Producător: ABB;
- Tip producător: OVRT23N40-275PQS;
- Cod articol producător: 2CTB803973R1100;
- EAN: 3660308519931;
- Tip produs: descărcător de supratensiune pentru instalații electrice de joasă tensiune;
- Clasă SPD: tip 2;
- Număr conductori: 4, fără conductorul de protecție;
- Lățime: 4 TE;
- Tensiune nominală AC: 230 V;
- Cea mai mare tensiune de funcționare continuă AC: 275 V;
- Curent nominal de descărcare In: 20 kA, undă 8/20 µs;
- Curent maxim de descărcare Imax: 160 kA, undă 8/20 µs;
- Rezistență la scurtcircuit Isccr: 100 kA;
- Nivel de protecție general: 1,5 kV;
- Nivel de protecție L-N: 1,25 kV;
- Nivel de protecție N-PE: 1,4 kV;
- Rețele compatibile: TT, TN-S și TN-C-S;
- Montaj: șină DIN TH35;
- Semnalizare: optică pe dispozitiv;
- Contact de semnalizare la distanță: nu;
- Grad de protecție: IP20;
- Secțiune conductor flexibil: până la 16 mm²;
- Secțiune conductor rigid: până la 25 mm²;
- Backup integrat: nu;
- Conformitate: RoHS;
- Cod tarif vamal: 85369095.
Compatibilitate cu sistemele de rețea
Acest model ABB poate fi utilizat în rețele TT, TN-S și TN-C-S. Alegerea corectă a descărcătorului de supratensiune depinde de sistemul de împământare al instalației, de poziția tabloului în schema electrică și de coordonarea cu celelalte protecții existente.
Pentru rețele TN-C sau IT trebuie ales un dispozitiv compatibil cu acel tip de sistem, conform proiectului electric și recomandărilor producătorului.
Standarde și cerințe de proiectare
Descărcătoarele de supratensiune tip 2 se utilizează în instalații de joasă tensiune pentru limitarea supratensiunilor tranzitorii. Alegerea și montajul lor se fac în funcție de sistemul de rețea, nivelul de risc, schema tabloului, lungimea legăturilor și coordonarea cu alte dispozitive SPD.
În România, protecția la supratensiune se tratează în proiectarea instalațiilor electrice conform normativului I7 și în corelare cu standardele aplicabile pentru protecția împotriva trăsnetului și instalații de joasă tensiune. În Germania, alegerea și instalarea SPD-urilor în instalații electrice este corelată cu cerințele DIN VDE 0100-443 și DIN VDE 0100-534.
Montajul trebuie executat de personal calificat, cu respectarea proiectului electric, a instrucțiunilor ABB și a normativelor aplicabile.
Recomandare de utilizare
ABB OVR T2 3N 40-275 P QS este potrivit pentru tablouri electrice unde se dorește protecție tip 2 într-un format modular compact, compatibil cu gama ABB System pro M compact. Este recomandat pentru clădiri rezidențiale, spații comerciale, birouri, subdistribuții și instalații cu echipamente sensibile la supratensiuni.
