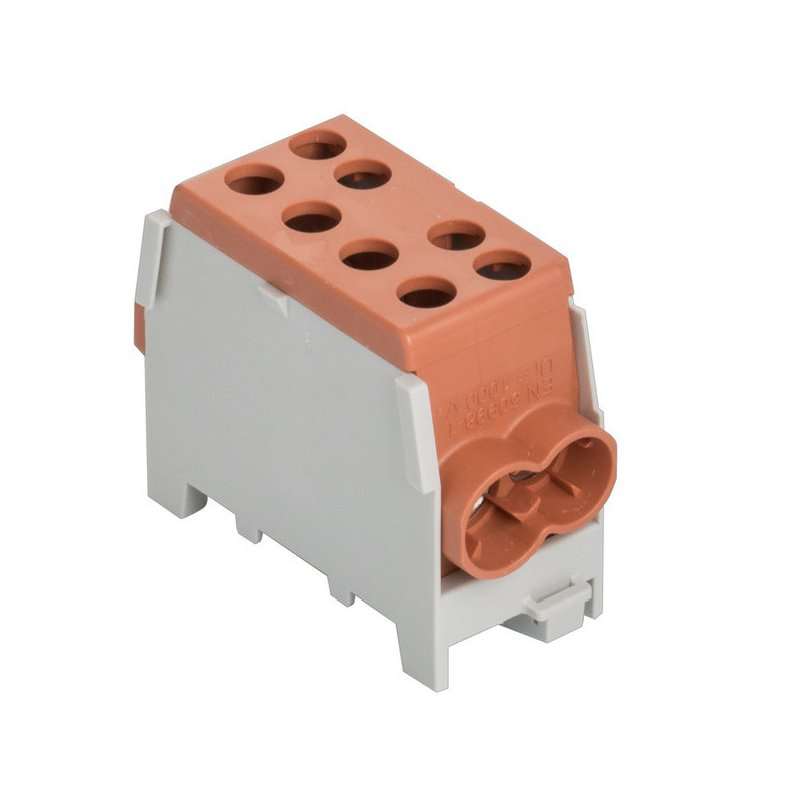

Bornă principală de distribuție AL/CU Pollmann HLAK 35-1/2 M2
Pollmann HLAK 35-1/2 M2 este o bornă principală de distribuție unipolară, destinată conectării și ramificării conductoarelor din cupru și aluminiu în tablouri electrice, dulapuri de distribuție și instalații de contorizare.
Borna dispune de 2 intrări pentru conductoare de până la 35 mm² și 2 ieșiri pentru conductoare de până la 25 mm². Configurația permite distribuirea unei alimentări principale către două circuite sau continuarea și ramificarea unui conductor principal, într-un format compact și sigur.
Varianta identificată prin EAN 4025221400725 are carcasa de culoare gri și codul producătorului 2080141.
Compatibilă cu conductoare din cupru și aluminiu
Corpul de contact este realizat din alamă cositorită, fiind adecvat pentru conectarea conductoarelor din cupru și a conductoarelor din aluminiu compatibile. Suprafața cositorită contribuie la realizarea unui contact electric stabil și protejează corpul metalic al bornei.
Conexiunile sunt realizate prin șuruburi din oțel zincat. Fiecare punct de conectare este prevăzut cu două șuruburi, care distribuie uniform forța asupra conductorului și contribuie la menținerea unui contact sigur.
Secțiunile conductoarelor acceptate
Pentru conductoare rigide sau multifilare, borna acceptă următoarele secțiuni:
- intrări: 10–35 mm²;
- ieșiri: 1,5–25 mm².
Pentru conductoare flexibile echipate cu manșoane terminale:
- intrări: 10–25 mm²;
- ieșiri: 1,5–16 mm².
Produsul are în total 4 puncte de conexiune: două intrări și două ieșiri. Toate conexiunile aparțin aceluiași pol electric.
Curent nominal și tensiune
- curent nominal pentru conductoare din cupru: 160 A;
- curent nominal pentru conductoare monofilare din aluminiu: 125 A;
- tensiune nominală de izolație Ui: 1.000 V AC/DC;
- categorie de supratensiune: III;
- tensiune de impuls Uimp: 8 kV;
- grad de poluare: 2.
Curentul maxim admisibil al circuitului trebuie stabilit și în funcție de materialul și secțiunea conductorului, temperatura mediului, modul de instalare și protecția electrică utilizată. Valorile de 160 A pentru Cu și 125 A pentru Al reprezintă curenții nominali declarați pentru această serie de borne.
Construcție minimodulară M2
Designul M2 minimodular permite montarea mai multor borne una lângă alta pentru realizarea unor ansambluri cu doi, trei sau mai mulți poli. Elementele de îmbinare sunt integrate în părțile laterale ale carcasei și nu necesită spațiu suplimentar între borne.
Bornele individuale pot fi combinate în funcție de necesitățile instalației. Seria este disponibilă în culori utilizate pentru identificarea conductoarelor: maro, negru și gri pentru faze, albastru pentru neutru și verde pentru conductorul de protecție. Fiecare culoare are propriul cod Pollmann și propriul EAN.
Montaj rapid pe șină DIN
Borna se montează prin clipsare pe șină DIN de 35 mm, conform EN 60715. Lățimea de numai 23,2 mm permite utilizarea eficientă a spațiului disponibil în tablourile electrice.
Carcasa oferă protecție la atingere chiar și atunci când nu este introdus un conductor. Produsul are gradul de protecție IP20 și este destinat instalării în interiorul tablourilor și dulapurilor electrice corespunzătoare.
Carcasă rezistentă și fără halogeni
Carcasa izolatoare este fabricată din poliamidă rezistentă la impact, cu proprietăți de întârziere a propagării flăcării și fără halogeni. Șuruburile sunt fabricate din oțel zincat, iar corpul conductor este realizat din alamă cositorită.
Avantaje principale
- compatibilă cu conductoare din cupru și aluminiu;
- 2 intrări și 2 ieșiri pe un singur pol;
- intrări pentru conductoare de până la 35 mm²;
- ieșiri pentru conductoare de până la 25 mm²;
- curent nominal de 160 A pentru conductoare din cupru;
- curent nominal de 125 A pentru aluminiu monofilar;
- tensiune nominală de izolație de 1.000 V AC/DC;
- corp de contact din alamă cositorită;
- două șuruburi pentru fiecare punct de conexiune;
- montaj rapid pe șină DIN de 35 mm;
- design minimodular, compact și extensibil;
- protecție la atingere pe toate laturile;
- grad de protecție IP20;
- carcasă fără halogeni și rezistentă la impact;
- certificare VDE;
- potrivită pentru tablouri și dulapuri de distribuție.
Date tehnice
| Producător |
Pollmann Elektrotechnik |
| Model |
HLAK 35-1/2 M2 |
| Cod producător |
2080141 |
| EAN |
4025221400725 |
| Tip produs |
Bornă principală de distribuție AL/CU |
| Culoare |
Gri |
| Număr de poli |
1 |
| Număr de intrări |
2 |
| Număr de ieșiri |
2 |
| Număr total de conexiuni |
4 |
| Secțiune intrare, conductor rigid sau multifilar |
10–35 mm² |
| Secțiune ieșire, conductor rigid sau multifilar |
1,5–25 mm² |
| Secțiune intrare, conductor flexibil cu manșon |
10–25 mm² |
| Secțiune ieșire, conductor flexibil cu manșon |
1,5–16 mm² |
| Material conductoare compatibile |
Cupru și aluminiu |
| Curent nominal Cu |
160 A |
| Curent nominal Al monofilar |
125 A |
| Tensiune nominală de izolație Ui |
1.000 V AC/DC |
| Tensiune de impuls Uimp |
8 kV |
| Categorie de supratensiune |
III |
| Grad de poluare |
2 |
| Tip conexiune |
Conexiune cu șurub |
| Cuplu recomandat pentru intrări |
3,5 Nm |
| Cuplu recomandat pentru ieșiri |
2,5 Nm |
| Lungime de dezizolare |
25 mm |
| Acționare șurub |
Pozidriv PZ2 |
| Corp de contact |
Alamă cositorită |
| Material șuruburi |
Oțel zincat |
| Material carcasă |
Poliamidă rezistentă la impact și cu întârzierea propagării flăcării |
| Fără halogeni |
Da |
| Montaj |
Șină DIN de 35 mm |
| Standard șină |
EN 60715 |
| Grad de protecție |
IP20 |
| Protecție la atingere |
Da |
| Înălțime |
42,6 mm |
| Lățime |
23,2 mm |
| Adâncime |
55 mm |
| Greutate aproximativă |
0,08 kg |
| Standarde și certificări |
VDE 0603-2, EN 60947-7, EN 60715 |
| Conformitate RoHS |
Da |
| Cod tarifar vamal |
85369010 |
Aplicații recomandate
- tablouri electrice de distribuție;
- dulapuri și zone de contorizare;
- tablouri principale și secundare;
- ramificarea conductoarelor principale;
- distribuția alimentării către două circuite;
- instalații electrice rezidențiale;
- instalații comerciale și industriale;
- instalații cu conductoare din cupru sau aluminiu.
Instrucțiuni de instalare
Montajul trebuie realizat de personal calificat, cu instalația scoasă de sub tensiune. Conductorul trebuie dezizolat pe o lungime de aproximativ 25 mm și introdus complet în punctul de conectare.
Șuruburile intrărilor trebuie strânse la cuplul recomandat de 3,5 Nm, iar șuruburile ieșirilor la 2,5 Nm. Pentru conductoarele flexibile trebuie utilizate manșoane terminale corespunzătoare.
La conectarea conductoarelor din aluminiu trebuie respectate instrucțiunile producătorului privind curățarea conductorului, protecția împotriva oxidării și verificarea cuplului de strângere.
