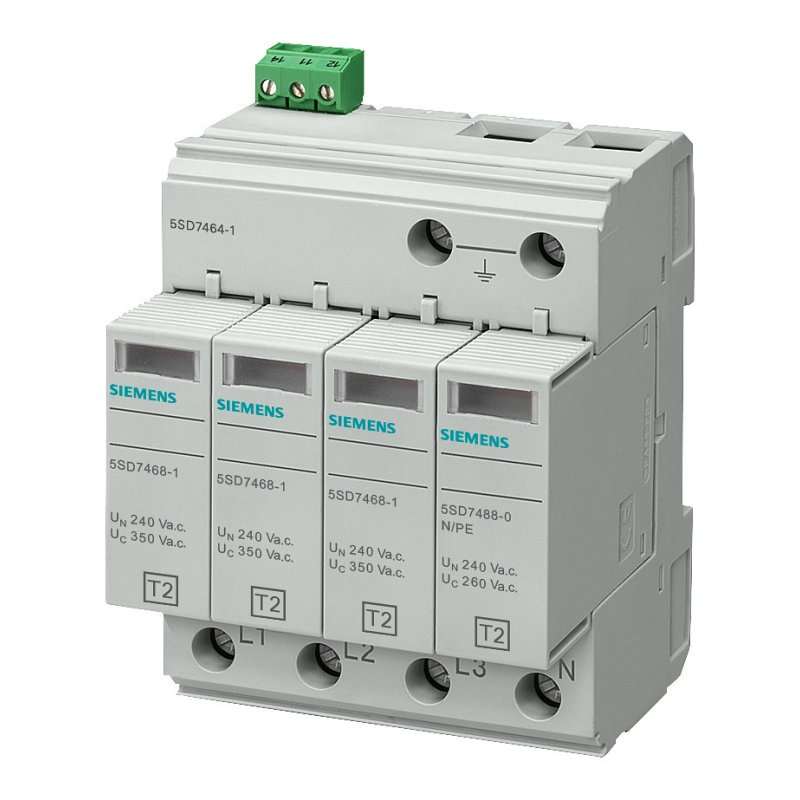

Descărcător supratensiune Siemens 5SD74641 tip 2, UC 350 V
Siemens 5SD74641 este un dispozitiv de protecție la supratensiune, tip 2, clasa de cerințe C, destinat instalațiilor electrice de joasă tensiune 230/400 V. Se utilizează pentru protejarea tablourilor electrice, subdistribuțiilor și circuitelor finale împotriva supratensiunilor tranzitorii cauzate de comutații în rețea sau de influențe atmosferice.
Produsul face parte din gama de protecții Siemens pentru instalații electrice și este potrivit pentru sisteme TN-S și TT, în configurație 3+1. Datorită modulelor de protecție conectabile și contactului de semnalizare la distanță, dispozitivul este ușor de verificat, întreținut și integrat în tablouri electrice moderne.
Unde se utilizează Siemens 5SD74641?
- în tablouri electrice principale sau secundare pentru instalații 230/400 V;
- în sisteme de rețea TN-S și TT;
- în subdistribuții pentru clădiri rezidențiale, comerciale sau tehnice;
- pentru protecția circuitelor finale și a consumatorilor sensibili;
- în instalații cu echipamente IT, automatizări, centrale, pompe, surse LED sau sisteme de control;
- în aplicații unde este utilă semnalizarea la distanță a stării descărcătorului.
De ce este important un descărcător SPD tip 2?
Supratensiunile tranzitorii pot apărea în instalație în urma proceselor de comutare, a pornirii unor consumatori importanți, a perturbațiilor de rețea sau a efectelor indirecte ale trăsnetului. Chiar dacă aceste vârfuri de tensiune durează foarte puțin, ele pot afecta echipamente electronice, surse de alimentare, automatizări, aparatură IT sau sisteme de comandă.
Siguranțele automate și întrerupătoarele diferențiale nu sunt proiectate pentru limitarea supratensiunilor tranzitorii. Pentru acest rol se utilizează descărcătoare de supratensiune SPD, alese în funcție de sistemul de rețea, poziția în instalație și cerințele proiectului electric.
Avantaje Siemens 5SD74641
- SPD tip 2 / clasa C: potrivit pentru protecția subdistribuțiilor și a circuitelor finale;
- UC 350 V: tensiune maximă de funcționare continuă AC de 350 V;
- Configurație 3+1: utilizabil în sisteme TN-S și TT, conform cerințelor instalației;
- Module de protecție conectabile: permit întreținerea rapidă și înlocuirea modulelor la nevoie;
- Contact de semnalizare la distanță: permite transmiterea stării către sisteme de monitorizare sau automatizare;
- Afișaj optic: starea dispozitivului poate fi verificată rapid direct în tablou;
- Montaj pe șină DIN TH35: instalare rapidă în tablouri electrice modulare;
- Format 4 TE: integrare compactă în tablouri electrice;
- Gama Siemens SENTRON: potrivit pentru instalații unde se dorește aparataj modular Siemens.
Date tehnice principale
- Producător: Siemens;
- Tip producător: 5SD74641;
- Cod articol producător: 5SD74641;
- EAN: 4001869340630;
- Tip produs: descărcător de supratensiune pentru instalații electrice de joasă tensiune;
- Clasă SPD: tip 2 / clasa C;
- Configurație: 3+1 pentru sisteme TN-S și TT;
- Lățime: 4 TE;
- Tensiune nominală AC: 230 V;
- Tensiune maximă de funcționare continuă AC UC: 350 V;
- Curent nominal de descărcare In: 40 kA, undă 8/20 µs;
- Curent maxim de descărcare Imax: 40 kA, undă 8/20 µs;
- Rezistență la scurtcircuit Isccr: 25 kA;
- Nivel de protecție L-N: 1,4 kV;
- Nivel de protecție N-PE: 1,5 kV;
- Contact de semnalizare la distanță: da;
- Semnalizare pe dispozitiv: optică;
- Montaj: șină DIN TH35;
- Grad de protecție: IP20;
- Secțiune conductor flexibil: până la 25 mm²;
- Secțiune conductor rigid: până la 35 mm²;
- Backup integrat: nu;
- Conformitate: RoHS;
- Cod tarif vamal: 85363090.
Contact de semnalizare la distanță
Un avantaj important al acestui model este contactul de semnalizare la distanță. Acesta permite transmiterea stării descărcătorului către un sistem de monitorizare, automatizare sau semnalizare externă. Este util în tablouri unde verificarea vizuală nu se face frecvent sau unde starea protecției trebuie supravegheată centralizat.
Standarde și cerințe de proiectare
Descărcătoarele de supratensiune tip 2 se utilizează în instalații de joasă tensiune pentru limitarea supratensiunilor tranzitorii. Alegerea și montajul trebuie făcute în funcție de sistemul de împământare, poziția tabloului, nivelul de risc, protecția de rezervă și coordonarea cu celelalte dispozitive SPD din instalație.
În România, protecția la supratensiune se tratează în cadrul proiectării instalațiilor electrice conform normativului I7 și standardelor aplicabile pentru instalații de joasă tensiune și protecția împotriva trăsnetului. În Germania, alegerea și montajul SPD-urilor este corelată cu cerințele DIN VDE 0100-443 și DIN VDE 0100-534.
Montajul trebuie realizat de personal calificat, cu respectarea proiectului electric, a instrucțiunilor Siemens și a normativelor aplicabile.
Recomandare de utilizare
Siemens 5SD74641 este potrivit pentru tablouri electrice TN-S și TT unde este necesară protecție tip 2 cu module conectabile și semnalizare la distanță. Este o alegere bună pentru instalații rezidențiale, comerciale, infrastructură și aplicații tehnice în care se dorește o protecție modulară Siemens pentru supratensiuni.
