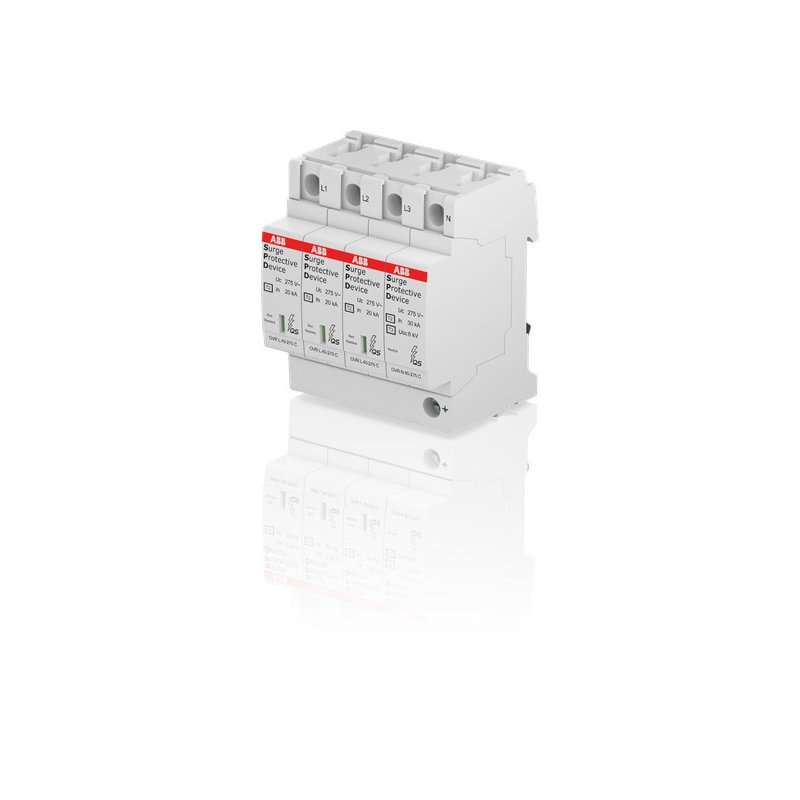

Descărcător supratensiune ABB OVR T2 4L 40-275 P QS pentru rețele TN-S
ABB OVR T2 4L 40-275 P QS este un dispozitiv de protecție la supratensiune, tip 2, destinat instalațiilor electrice de joasă tensiune 230/400 V. Se utilizează în tablouri electrice, subdistribuții și circuite finale pentru limitarea supratensiunilor tranzitorii produse de comutații în rețea sau de efecte indirecte ale descărcărilor atmosferice.
Acest model este potrivit pentru rețele TN-S și TN-C-S, unde conductorul de protecție și conductorul de nul sunt tratate conform schemei instalației. Produsul se montează pe șină DIN TH35, ocupă 4 module și se integrează ușor în tablouri modulare ABB System pro M compact.
Unde se utilizează ABB OVR T2 4L 40-275 P QS?
- în tablouri electrice pentru instalații 230/400 V;
- în rețele de tip TN-S și TN-C-S;
- în subdistribuții și circuite finale;
- pentru protecția echipamentelor electrice și electronice sensibile;
- în locuințe, spații comerciale, birouri, hale ușoare și spații tehnice;
- în instalații cu automatizări, surse LED, centrale, pompe, echipamente IT sau sisteme de securitate.
De ce este necesar un SPD tip 2 în tablou?
În instalațiile moderne, multe echipamente pot fi afectate de vârfuri scurte de tensiune. Aceste supratensiuni pot apărea la comutații în rețea, la pornirea unor consumatori mari, la defecte de rețea sau ca efect indirect al descărcărilor atmosferice.
Siguranțele automate și întrerupătoarele diferențiale nu sunt proiectate pentru a limita supratensiunile tranzitorii. Pentru acest tip de protecție se utilizează descărcătoare SPD, alese în funcție de sistemul de rețea, poziția tabloului și cerințele proiectului electric.
Avantaje ABB OVR T2 4L 40-275 P QS
- Protecție tip 2: potrivit pentru subdistribuții și circuite finale în instalații de joasă tensiune;
- Compatibil cu TN-S și TN-C-S: utilizabil în instalații 230/400 V cu aceste sisteme de rețea;
- Monitorizare termică QuickSafe®: supraveghează starea internă a dispozitivului pentru funcționare sigură;
- Module interschimbabile: modulul de protecție poate fi înlocuit fără schimbarea bazei montate în tablou;
- Afișaj optic: permite verificarea rapidă a stării dispozitivului direct în tabloul electric;
- Nivel de protecție 1,1 kV: valoare potrivită pentru protecția echipamentelor sensibile din instalații moderne;
- Montaj pe șină DIN TH35: instalare rapidă în tablouri modulare standard;
- Compatibilitate ABB System pro M compact: poate fi integrat în tablouri cu aparataj modular ABB.
Date tehnice principale
- Producător: ABB;
- Tip producător: OVRT24L40-275PQS;
- Cod articol producător: 2CTB803873R5600;
- EAN: 3660308520548;
- Tip produs: descărcător de supratensiune pentru instalații electrice de joasă tensiune;
- Clasă SPD: tip 2;
- Număr conductori: 4, fără conductorul de protecție;
- Lățime: 4 TE;
- Tensiune nominală AC: 230 V;
- Cea mai mare tensiune de funcționare continuă AC: 275 V;
- Curent nominal de descărcare In: 40 kA, undă 8/20 µs;
- Curent maxim de descărcare Imax: 160 kA, undă 8/20 µs;
- Rezistență la scurtcircuit Isccr: 100 kA;
- Nivel de protecție general: 1,1 kV;
- Nivel de protecție L-N: 1,1 kV;
- Nivel de protecție N-PE: 1,1 kV;
- Rețele compatibile: TN-S și TN-C-S;
- Rețea TT: nu;
- Rețea TN-C: nu;
- Montaj: șină DIN TH35;
- Semnalizare: optică pe dispozitiv;
- Contact de semnalizare la distanță: nu;
- Grad de protecție: IP20;
- Secțiune conductor flexibil: până la 16 mm²;
- Secțiune conductor rigid: până la 25 mm²;
- Backup integrat: nu;
- Conformitate: RoHS;
- Cod tarif vamal: 85369095.
Diferența față de varianta pentru TT + TN-S
Acest model este destinat rețelelor TN-S și TN-C-S, nu rețelelor TT. Pentru instalații TT trebuie ales un descărcător compatibil cu acest sistem de rețea. Alegerea corectă este importantă pentru funcționarea protecției și pentru respectarea schemei electrice a tabloului.
Un avantaj important al acestui model este nivelul de protecție de 1,1 kV, ceea ce îl face potrivit pentru tablouri unde se dorește limitarea supratensiunilor la un nivel cât mai redus pentru echipamentele conectate.
Standarde și cerințe de proiectare
Descărcătoarele de supratensiune tip 2 se utilizează în instalații de joasă tensiune pentru limitarea supratensiunilor tranzitorii. Alegerea și montajul se fac în funcție de sistemul de rețea, poziția tabloului, nivelul de risc, lungimea conductoarelor de legătură și coordonarea cu alte dispozitive SPD.
În România, protecția la supratensiune se tratează în proiectarea instalațiilor electrice conform normativului I7 și în corelare cu standardele aplicabile pentru instalații de joasă tensiune și protecția împotriva trăsnetului. În Germania, alegerea și instalarea SPD-urilor este corelată cu cerințele DIN VDE 0100-443 și DIN VDE 0100-534.
Montajul trebuie realizat de personal calificat, cu respectarea proiectului electric, a instrucțiunilor ABB și a normativelor aplicabile.
Recomandare de utilizare
ABB OVR T2 4L 40-275 P QS este recomandat pentru tablouri electrice TN-S și TN-C-S unde se dorește protecție tip 2 cu nivel de protecție redus, afișaj optic și module interschimbabile. Este potrivit pentru locuințe, spații comerciale, birouri, subdistribuții și instalații cu echipamente sensibile la supratensiuni.
