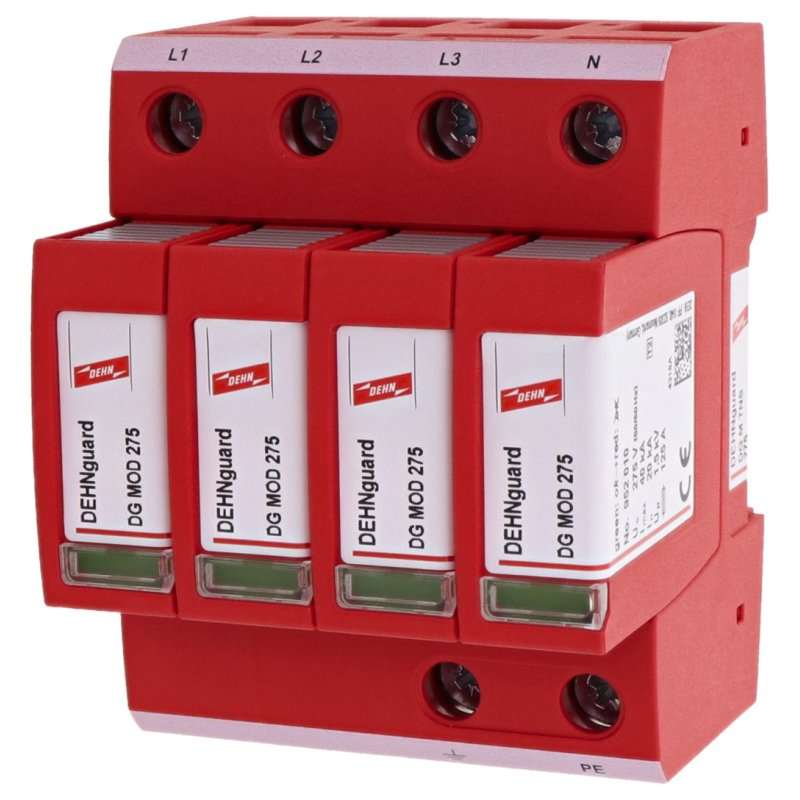

Descărcător modular DEHNguard DG M TNS 275

Descărcător modular DEHNguard DG M TNS 275 cod 952400

DEHNguard DG M TNS 275 este un dispozitiv de protecție la supratensiune, tip 2, destinat instalațiilor electrice de joasă tensiune în sistem TN-S. Se utilizează pentru protecția tablourilor electrice, circuitelor de distribuție și echipamentelor conectate împotriva supratensiunilor tranzitorii care pot apărea în rețea.

Supratensiunile pot fi produse de comutații în rețeaua electrică, de pornirea sau oprirea unor consumatori importanți, de defecte în rețea sau de efecte indirecte ale descărcărilor atmosferice. Un SPD montat corect ajută la limitarea acestor vârfuri de tensiune înainte ca ele să ajungă la echipamentele sensibile.

Unde se utilizează DEHNguard DG M TNS 275?

• în tablouri electrice principale sau secundare pentru instalații TN-S;
• în locuințe, clădiri comerciale, birouri și spații tehnice;
• pentru protecția consumatorilor de joasă tensiune 230/400 V;
• în instalații unde există echipamente electronice sensibile;
• în conceptul de zonă de protecție împotriva trăsnetului, la limita LPZ 0B - 1 și mai sus;
• în tablouri de distribuție unde este necesară protecție tip 2 conform EN 61643-11.

De ce este important un descărcător de supratensiune?

În instalațiile moderne există tot mai multe echipamente sensibile: centrale termice, automatizări, surse LED, echipamente IT, sisteme smart home, pompe, invertoare, sisteme de securitate sau aparatură electronică. Acestea pot fi afectate de vârfuri scurte de tensiune, chiar dacă instalația are siguranțe automate și protecții diferențiale.

Siguranțele automate protejează în principal la suprasarcină și scurtcircuit, iar diferențialele protejează la curenți reziduali. Pentru supratensiuni tranzitorii este necesar un dispozitiv SPD dedicat, montat și dimensionat conform proiectului electric.

Avantaje DEHNguard DG M TNS 275

• Protecție tip 2: potrivit pentru tablouri de distribuție în instalații de joasă tensiune;
• Compatibil cu rețele TN-S: conceput pentru sisteme 230/400 V cu conductor de protecție și nul separate;
• Construcție modulară: bază fixă și module de protecție introduse, ușor de înlocuit la nevoie;
• Semnalizare optică: permite verificarea rapidă a stării dispozitivului direct în tablou;
• Montaj pe șină DIN: se instalează rapid în tablouri electrice standard;
• Nivel de protecție redus: limitează supratensiunea până la un nivel de protecție de maximum 1,5 kV;
• Produs DEHN: producător german specializat în protecție la trăsnet și supratensiuni.

Date tehnice principale

• Producător: DEHN SE / DEHN Söhne;
• Cod produs: 952400;
• EAN: 4013364108455;
• Tip: DEHNguard DG M TNS 275;
• Clasă SPD: tip 2 / clasa II;
• Standard SPD: EN 61643-11 / IEC 61643-11;
• Sistem rețea: TN-S;
• Tensiune nominală AC: 230/400 V;
• Tensiune maximă de funcționare continuă AC: 275 V;
• Curent nominal de descărcare In: 20 kA, undă 8/20 µs;
• Curent maxim de descărcare Imax: 40 kA, undă 8/20 µs;
• Nivel de protecție Up: ≤ 1,5 kV;
• Montaj: șină DIN 35 mm;
• Lățime: 4 module / 4 TE;
• Semnalizare: optică pe dispozitiv;
• Grad de protecție: IP20;
• Conexiune conductor flexibil: 1,5 - 25 mm²;
• Conexiune conductor rigid: 1,5 - 35 mm²;
• Conformitate: RoHS.

Standarde și cerințe de proiectare

DEHNguard DG M TNS 275 este un descărcător de supratensiune tip 2 conform EN 61643-11 / IEC 61643-11, destinat utilizării în instalații de joasă tensiune. Datele tehnice ale produsului indică utilizarea în sisteme TN-S, tensiune 230/400 V, curent nominal de descărcare 20 kA și nivel de protecție ≤ 1,5 kV.

În România, alegerea și utilizarea dispozitivelor de protecție la supratensiune se face în cadrul proiectării instalațiilor electrice conform normativului I7, iar alegerea descărcătoarelor este corelată cu seria de standarde SR EN 62305 pentru protecția împotriva trăsnetului. Normativul I7 include secțiuni dedicate dispozitivelor de protecție la supratensiuni, iar alegerea descărcătoarelor se face în funcție de tipul instalației și riscul analizat. :contentReference[oaicite:0]{index=0}

În Germania, proiectarea protecției la supratensiuni în instalațiile de joasă tensiune este tratată prin DIN VDE 0100-443 și DIN VDE 0100-534. DIN VDE 0100-443 stabilește cazurile în care protecția la supratensiune este necesară, iar DIN VDE 0100-534 tratează alegerea și instalarea dispozitivelor SPD. :contentReference[oaicite:1]{index=1}

Recomandare de utilizare

Acest produs este potrivit pentru tablouri electrice TN-S unde se dorește protecția instalației și a consumatorilor împotriva supratensiunilor tranzitorii. Pentru o protecție corectă, dispozitivul trebuie ales în funcție de sistemul de împământare, tipul tabloului, categoria SPD necesară, lungimea conductoarelor de legătură, protecția de rezervă și coordonarea cu alte descărcătoare din instalație.

Montajul trebuie realizat de personal calificat, cu respectarea proiectului electric, a schemelor producătorului și a normativelor aplicabile.
