Țeavă metalica din aluminiu M16 conform EN 61386-1 pentru instalatii electrice 3m lungime

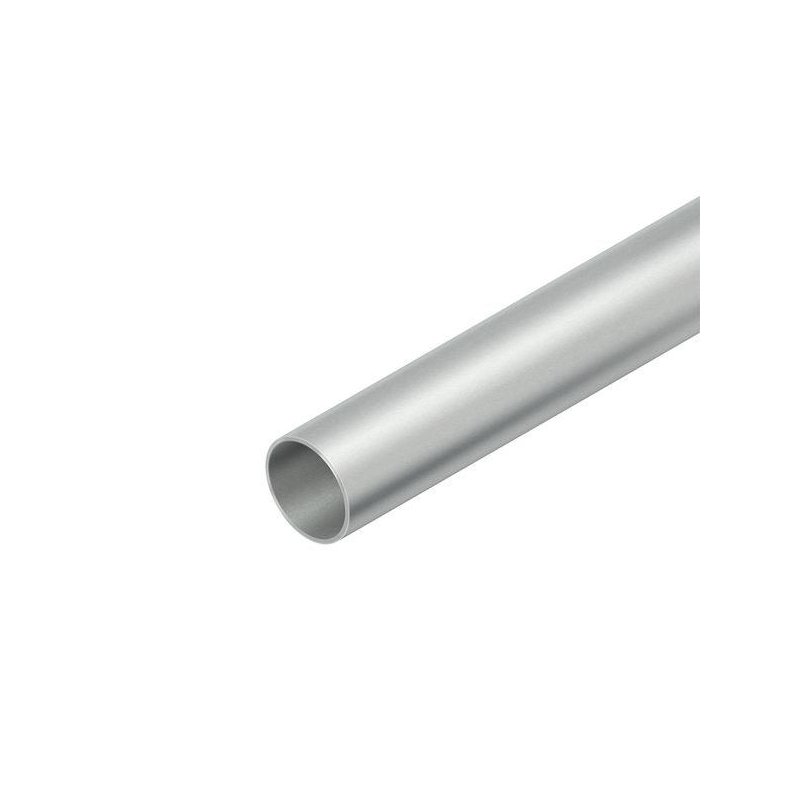

Tub rigid din aluminiu M16, lungime 3 m – Fintech IESR 16 AL

Fintech IESR 16 AL este un tub rigid IEC din aluminiu, destinat protejării cablurilor și conductorilor în instalații electrice profesionale. Diametrul exterior de 16 mm și lungimea de 3 metri îl recomandă pentru realizarea traseelor compacte, rezistente și ordonate.

Tubul face parte din sistemul modular Fintech M16 și poate fi combinat cu mufe, coturi, cleme și protecții de capăt dedicate. Îmbinarea prin introducere permite realizarea rapidă a traseelor, fără filetarea tuburilor.

Rezistență mecanică pentru instalații profesionale

Fintech IESR 16 AL are clasificarea 4456 și este destinat instalațiilor supuse solicitărilor mecanice grele. Oferă o rezistență la compresiune de până la 1250 N și o rezistență la impact de 6 jouli, ambele corespunzătoare clasei 4.

Tubul a trecut testul de îndoire conform DIN EN IEC 61386-23:2021-12 și este fabricat în conformitate cu DIN EN 61386-1 și DIN EN 61386-21.

Avantajele tubului Fintech IESR 16 AL

• Construcție rigidă din aliaj de aluminiu EN AW 6060 T66;
• Lungime standard de 3 metri;
• Greutate redusă și manipulare ușoară;
• Rezistență ridicată la compresiune și impact;
• Domeniu de temperatură între -45°C și +250°C;
• Suprafață presată, din aluminiu natur;
• Potrivit pentru montaj aparent și aplicații industriale;
• Poate fi utilizat în beton, pereți cu structură goală și pe lemn;
• Potrivit pentru instalații pe utilaje și echipamente;
• Compatibil cu gama de accesorii Fintech M16;
• Conformitate RoHS și REACH.

Aplicații recomandate

Tubul poate fi utilizat pentru protejarea circuitelor de alimentare, comandă, automatizare, semnalizare sau comunicații în:

• hale industriale și depozite;
• instalații aparente în spații tehnice;
• utilaje și linii de producție;
• clădiri comerciale și administrative;
• tuneluri, parcări și infrastructură;
• pereți cu structură goală;
• instalații realizate pe structuri din lemn;
• aplicații exterioare proiectate corespunzător.

Produsul nu este indicat pentru îngropare directă în pământ și nici pentru montare sub pardoseală în bitum, asfalt fierbinte sau șapă.

Caracteristici tehnice

Produse compatibile și accesorii recomandate

Pentru realizarea unui sistem complet de tubulatură Fintech M16, recomandăm următoarele produse conexe:

• Fintech IESB 16 AL – cot din aluminiu la 90°, cu rază interioară de 47 mm;
• Fintech IESM 16 AL – mufă din aluminiu, lungime 40 mm, pentru îmbinarea tuburilor M16;
• Fintech IK 16 AL – clemă din aluminiu pentru fixarea tubului Ø16 mm;
• Fintech IPA 16 AL – clemă distanțier din aluminiu pentru montaj pe perete sau tavan;
• Fintech IPA 16 G S – clemă distanțier din oțel zincat, cu filet de conectare M6;
• Fintech IEE 16 AL – protecție din aluminiu pentru capătul tubului;
• Fintech IEE 16 și IEEK 16 – protecții alternative pentru capătul tubului.

Pe măsură ce accesoriile sunt introduse în magazin, denumirile lor vor fi transformate în linkuri interne pentru navigare rapidă, vânzare încrucișată și consolidarea structurii SEO.

Recomandări pentru montaj

Tubul poate fi tăiat la lungimea necesară folosind o unealtă potrivită pentru aluminiu. După tăiere, capătul trebuie debavurat și curățat pentru a evita deteriorarea izolației conductorilor.

Pentru îmbinarea a două segmente se utilizează mufa Fintech IESM 16 AL. Schimbările de direcție se realizează cu cotul Fintech IESB 16 AL, iar fixarea se efectuează cu clemele IK 16 AL sau IPA 16 AL.

Întrebări frecvente

Produsul se comercializează la metru sau la bară?

Produsul are lungimea standard de 3 metri. O bucată comandată reprezintă o bară completă de 3 metri.

M16 reprezintă un filet metric?

Nu. Pentru acest produs, M16 indică dimensiunea nominală a tubului, care are diametrul exterior de 16 mm.

Ce diametru interior are tubul?

Diametrul interior este de 14 mm, iar secțiunea interioară utilizabilă este de aproximativ 154 mm².

Ce cot este compatibil cu tubul?

Se recomandă cotul original Fintech IESB 16 AL, proiectat pentru sistemul de tuburi M16.

Ce cleme sunt compatibile?

Pentru fixare se pot utiliza clemele Fintech IK 16 AL sau clemele distanțier Fintech IPA 16 AL.

Poate fi îngropat direct în pământ?

Nu. Conform datelor producătorului, tubul nu este destinat îngropării directe și nici montării în șapă, bitum sau asfalt fierbinte.

Ce grad IP oferă tubul?

Tubul nu are singur un grad IP. Nivelul de protecție al traseului este determinat de mufele, capetele, etanșările și celelalte accesorii utilizate.
