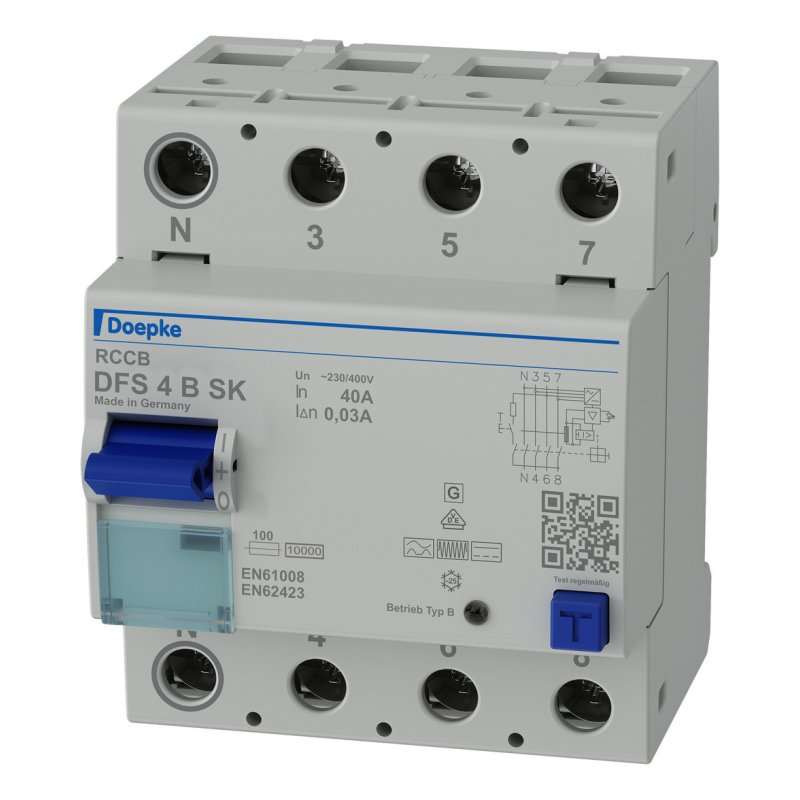

Întrerupătoarele de curent rezidual (RCCB) opresc sursa de alimentare dacă apar curenți reziduali periculos de mari. Protejează oamenii, animalele și facilitățile. DFS 4 sunt întreruptoare de curent rezidual cu doi sau patru poli pentru rețele monofazate sau trifazate. În versiunea standard, dispozitivele compacte au patru module înguste. Sunt disponibile cu multe tipuri diferite de curenți reziduali și modele pentru curenți nominali de până la 125 A. Terminalele mari pe două niveluri pot găzdui, de asemenea, secțiuni transversale mari ale conductorilor. Poziția declanșată a comutatorului multifuncțional facilitează depanarea. Software-ul gratuit de etichetare ajută la etichetare. Comutatoarele de tip B sunt sensibile la curent alternativ / continuu la frecvențe de la 0 Hz (curenți reziduali netici de curent continuu) la 150 kHz. Acestea sunt mai rezistente la curenți și furtuni. Întrerupătoarele de curent rezidual din seria SK stau pentru protecția curentului rezidual și disponibilitatea ridicată a sistemului. Acestea se caracterizează printr-o sensibilitate de răspuns mai scăzută la frecvențe mai mari. Curba caracteristică SK este optimizată pentru sistemele în care nu este necesară protecția împotriva incendiilor. Dispozitivele standard sunt proiectate pentru monitorizarea circuitelor cu o tensiune nominală de 230 V / 400 V și o frecvență nominală de 50 Hz. Proprietăți: imunitate ridicată la scurgerile operaționale și curenții de defecțiune la frecvențe de la 1 kHz; îndeplinește cerințele reglementărilor de construcție VDE 0664-10, VDE 0664-40, ÖVE / ÖNORM E 8601; Sensibil AC / DC pentru curenți de defect cu frecvențe și frecvențe mixte de la 0 Hz (curent continuu lin) până la 150 kHz; compatibilitate electromagnetică conform VDE 0664-30 precum și VDE 0839-6-2 (imunitate la interferențe pentru aplicații industriale) declanșare independentă de tensiune de rețea în cazul curenților reziduali de tip A; detectarea dependentă de tensiune a curenților reziduali de curent continuu și a curenților reziduali de curent alternativ cu frecvențe de 50/60 Hz; funcționalitate completă cu tensiuni de rețea de cel puțin 50 V c.a. pe oricare dintre două conductoare active; dimensiune mică pentru toți curenții nominali; rezistență ridicată la scurtcircuit; borne cu două fețe pentru secțiuni transversale ale conductorilor mari și conexiune pe șină; Indicator poziție comutator; Fereastra de vizualizare pentru etichetarea etichetelor; Comutare multifuncțională cu trei poziții: „pornit”, „oprit”, „declanșat”; disponibil și în versiunea „HD”; Conexiunea C1 poziția conductorului neutru la stânga, disponibil, de asemenea, drept N, fără costuri suplimentare; Tipul de montare: montare rapidă pe șina de montare; Orice poziție de instalare; Alimentarea de preferință de sus; Domenii de aplicare: Instalații comerciale și industriale cu sisteme TN-S, TT și TN-CS, în care sunt utilizate echipamente electronice de putere fără separare de rețea galvanică, cum ar fi B. convertoare de frecvență, surse de alimentare de comutare, convertoare de înaltă frecvență. Sisteme fotovoltaice și UPS cu invertoare fără transformator;
Note: adecvat pentru utilizare în rețele de curent alternativ de 50 Hz; RCCB pentru alte frecvențe la cerere; Nu se utilizează în rețele de curent continuu sau pe partea de ieșire a echipamentelor electrice controlate, cum ar fi B. Convertoare de frecvență destinate. ,
Caracteristici
| Marca |
Doepke |
| Tipul producătorului |
DFS4-040-4 / 0.03-B-SK |
| Numărul articolului producătorului |
09134998 |
| EAN |
4014712148543 |
|
|
| Clasa articolului |
Întrerupător de curent rezidual |
| Curent rezidual nominal |
30 A |
| Tensiune nominală |
400 V |
| Curent nominal |
40 A |
| Lățimea în unități de diviziune |
Al 4-lea |
| Adâncimea de instalare |
69 mm |
| Tipul curent de eroare |
B. |
| frecvență |
50 Hz Hz |
| Rezistența la scurtcircuit (Icw) |
10 kA |
| Tipul întârziat pentru scurt timp |
da |
| Tipul de montare |
Sina DIN |
| Numărul de poli |
Al 4-lea |
| Protecție IP) |
IP20 |
| Tipul selectiv |
Nu |
| Rezistența la supratensiune |
3 kA |
| Echipamente suplimentare posibile |
da |
| Secțiune conductor conductor conectabil, solid |
1,5 ... 50 mm² |
| Secțiunea transversală a conductorului conectabilă torsadată |
1,5 ... 50 mm² |
| Tensiunea nominală de izolație Ui |
400 V |
| Tensiune nominală de rezistență la impuls Uimp |
4 kV |
| Cu dispozitiv de blocare |
Nu |
| Temperatura ambiantă în timpul funcționării |
-25 ... 40 ° C |
| Gradul de poluare |
2 |
| Conform cu RoHS |
NU ESTE RELEVANT |
| Număr tarif vamal |
85363030 |
